Name: Wi-Fi модуль ESP-04 (ESP8266EX) 1MB Flash
Brand: Alash Electronics
SKU: 2458
Price: 1150 KZT
Availability: InStock

Описание

Wi-Fi модуль ESP-04 (ESP8266EX) 1MB Flash

Встраиваемый бескорпусный Wi-Fi модуль ESP-04 на базе 32-битного микроконтроллера Tensilica L106 (ESP8266EX) предназначен для монтажа на печатную плату (SMD/Castellated holes) в портативных устройствах, датчиках IoT и системах «Умного дома». Модуль оснащен 1 МБ (8 Мбит) Flash-памяти BergMicro 25Q80ASTIG и контактной площадкой (ANT) под распайку внешней проводной, керамической или PCB-антенны.

Сверхкомпактные габариты (14.7 × 12.1 мм) делают ESP-04 одним из самых миниатюрных решений в линейке ESP8266.

Технические характеристики

Параметр	Значение
Маркировка / Контроллер	ESP-04 / Espressif ESP8266EX (32-бит RISC, Tensilica L106)
Объем Flash-памяти	1 МБ (8 Мбит) SPI Flash (BergMicro 25Q80ASTIG)
Стандарт Wi-Fi	802.11 b/g/n (2.4 ГГц – 2.5 ГГц)
Режимы работы Wi-Fi	Station (Клиент), SoftAP (Точка доступа), Station+SoftAP
Напряжение питания ($V_{CC}$)	3.0 – 3.6 В DC (Строго 3.3 В!)
Рабочий / Пиковый ток	71–80 мА / до 300 мА (в момент передачи)
Ток в режиме Deep Sleep	20 мкА (0.02 мА)
Цифровые входы/выходы (GPIO)	9 пинов (логический уровень 3.3 В TTL, ток до 12 мА)
Тип антенны	Отсутствует (выведен контакт `ANT` под внешнюю антенну)
Периферийные интерфейсы	UART, (H)SPI, I2C, I2S, PWM
Шаг выводов (Pitch)	2.00 мм (SMD-монтаж по краю платы)
Рабочая температура	-40 °C … +125 °C
Габариты платы	14.7 × 12.1 × 3.0 мм

Назначение контактов (Pinout ESP-04)

VCC: Питание модуля (+3.3 В DC).
GND: Общий провод (земля).
ANT: Контактное место для припаивания внешней Wi-Fi антенны.
CHIP_EN (CH_PD): Включение модуля. Должен быть подтянут к VCC (HIGH) через резистор 10 кОм.
EXT_RSTB (RST): Аппаратный сброс (Reset, активный низкий уровень LOW).
GPIO16: Ввод/вывод. При соединении с EXT_RSTB обеспечивает запуск контроллера из режима глубокого сна (Deep Sleep).
GPIO0: Выбор режима загрузки. LOW = режим прошивки по UART; HIGH = нормальный запуск из Flash.
GPIO15: Контроль старта. Должен быть подтянут к GND (LOW) через резистор 10 кОм.
GPIO2: Должен быть подтянут к VCC (HIGH) при старте. Выход UART1_TX (отладочный лог).
GPIO1 (TXD0) / GPIO3 (RXD0): Основной последовательный порт UART0 для связи и прошивки.
GPIO12, GPIO13, GPIO14: Входы/выходы общего назначения, мультиплексируемые с HSPI / I2C / I2S / PWM.

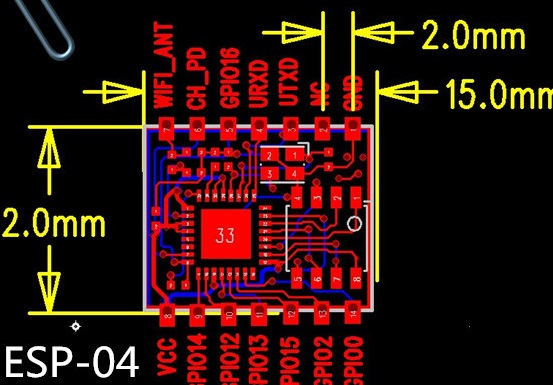

ESP8266_ESP-04_pinouts

Конфигурация режимов загрузки (Boot Pins)

Для корректного старта модуля состояния управляющих пинов при подаче питания должны строго соответствовать таблице:

Режим работы	CHIP_EN	GPIO15	GPIO0	GPIO2
Прошивка по UART	HIGH (3.3V)	LOW (GND)	LOW (GND)	HIGH (3.3V)
Запуск из Flash-памяти	HIGH (3.3V)	LOW (GND)	HIGH (3.3V)	HIGH (3.3V)

Схемотехнические особенности применения

Отсутствие антенны: В отличие от ESP-01, ESP-12E или ESP-12F, плата ESP-04 не содержит встроенной печатной PCB-антенны. К выводу ANT необходимо припаивать отрезок провода длины $\lambda/4$ (~31 мм на 2.4 ГГц) или согласованную внешнюю антенну.
Питание 3.3 В: Модуль не имеет встроенного LDO-стабилизатора. Линия $V_{CC}$ требует строго 3.0–3.6 В с импульсным током до 300 мА.
Согласование уровней: Выводы GPIO работают с логикой 3.3 В TTL. Подключение к 5V-микроконтроллерам (Arduino Uno, Mega) по линиям UART требует применения конвертеров логических уровней или резистивных делителей.

Область применения

Встраиваемые плоские приборы: Интеграция непосредственно в авторские печатные платы (PCB) медицинских гаджетов, портативных трекеров и датчиков.
Автономные беспроводные сенсоры: Периодический опрос сенсоров с передачей данных по MQTT/HTTP и током потребления 20 мкА в режиме Deep Sleep.
Умные выключатели и микрореле: Размещение внутри малогабаритных подрозетников и корпусов сетевых приборов.
