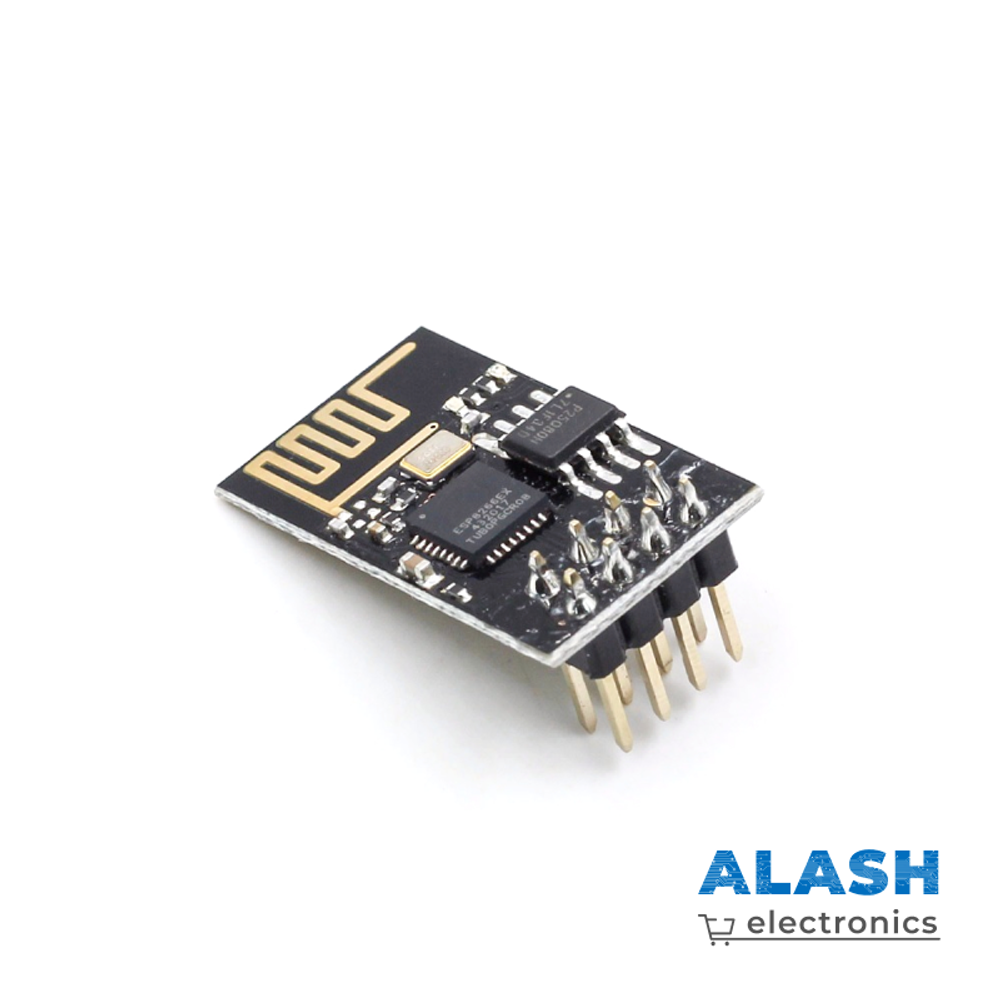

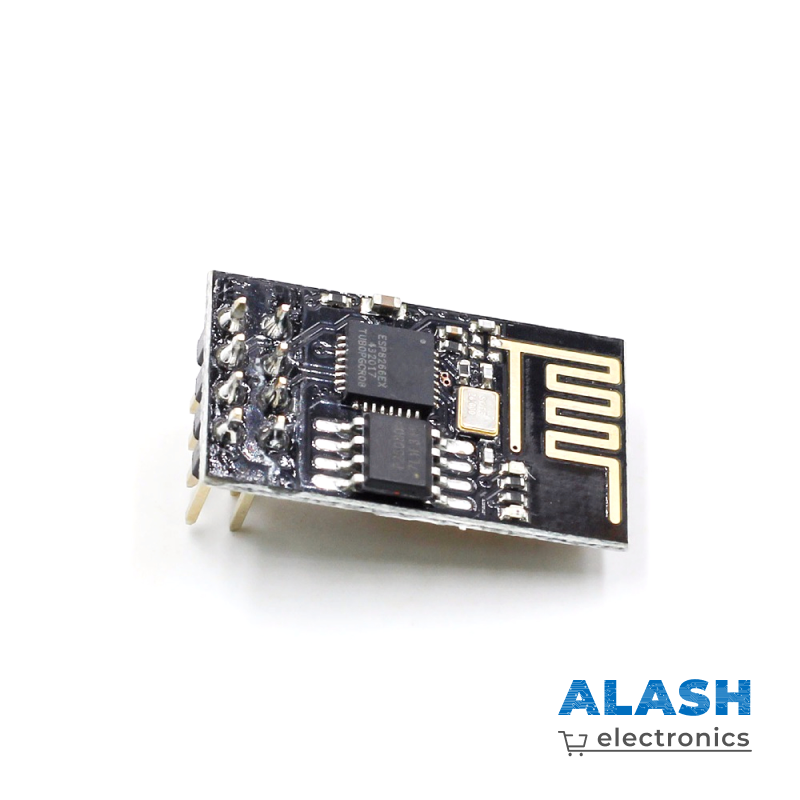

Описание
Предусмотрено два варианта использования чипа:
1) в виде моста UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi;
2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.

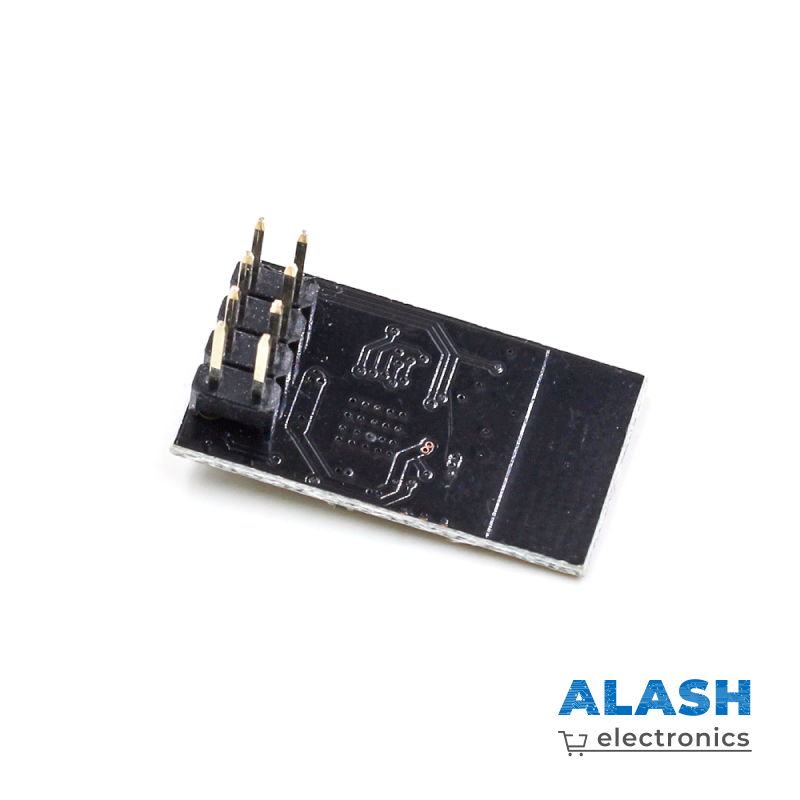

Выводы
- Vcc – питание, +3,3 В (максимально 3,6 В)
- GND – общий
- TXD – передача данных (уровень 3,3 В)
- RXD – приём данных (уровень 3,3 В)
- CH_PD – выключение модуля (низкий уровень активный, для включения модуля следует подать Vcc)
- GPIO0 – вывод общего назначения 0
- GPIO2 – вывод общего назначения 2
- RST – сброс модуля (низкий уровень активный)
