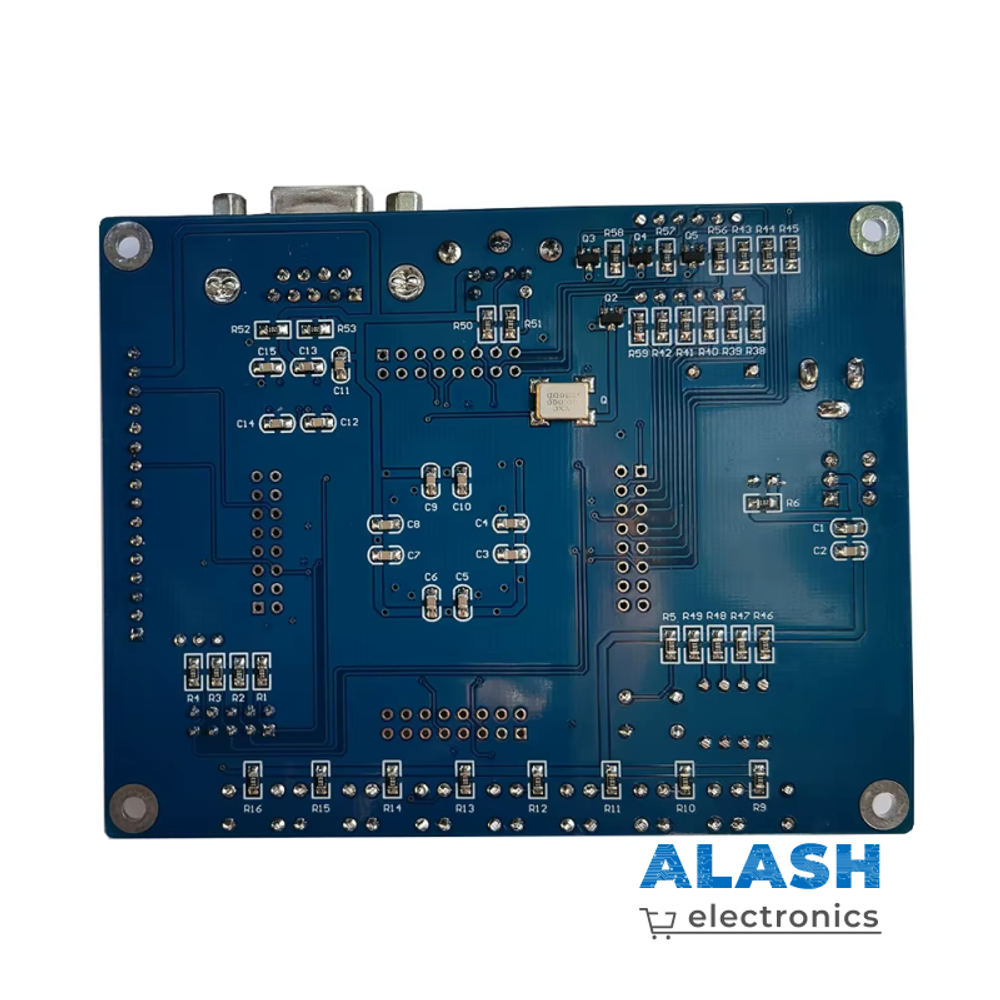

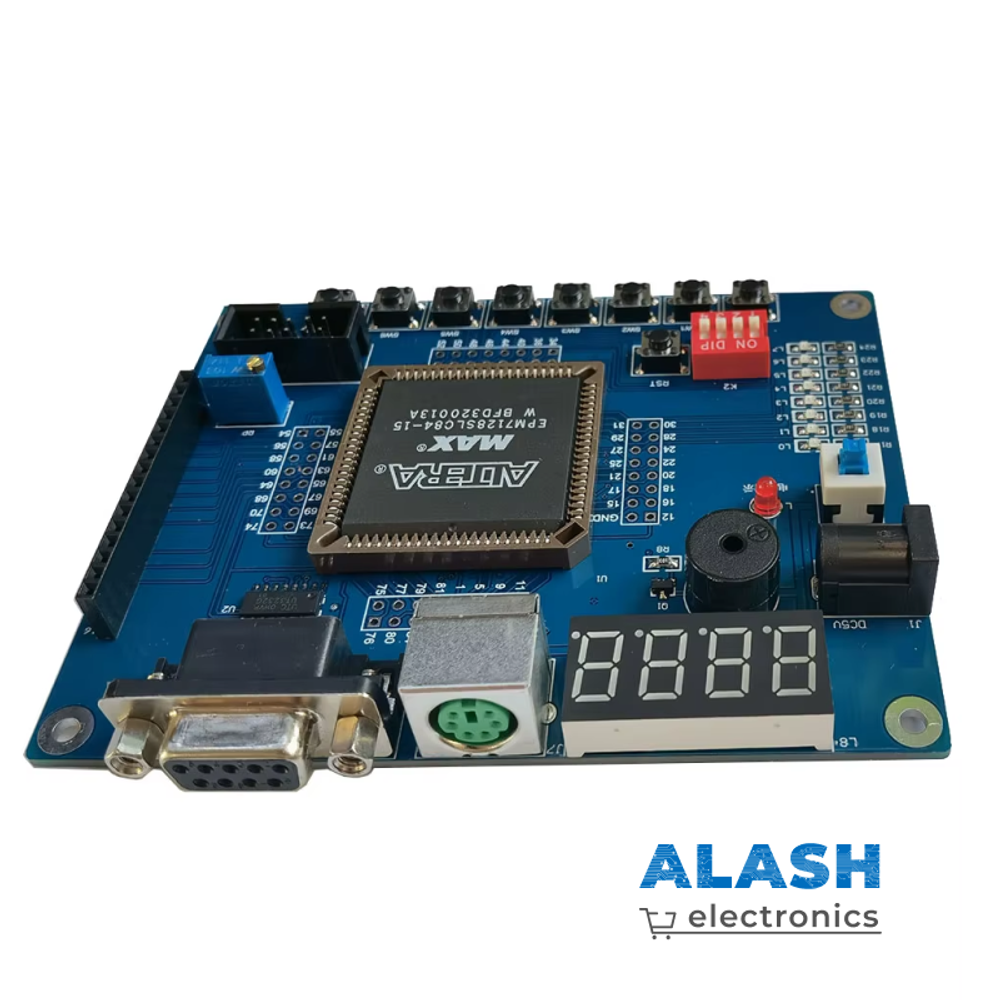

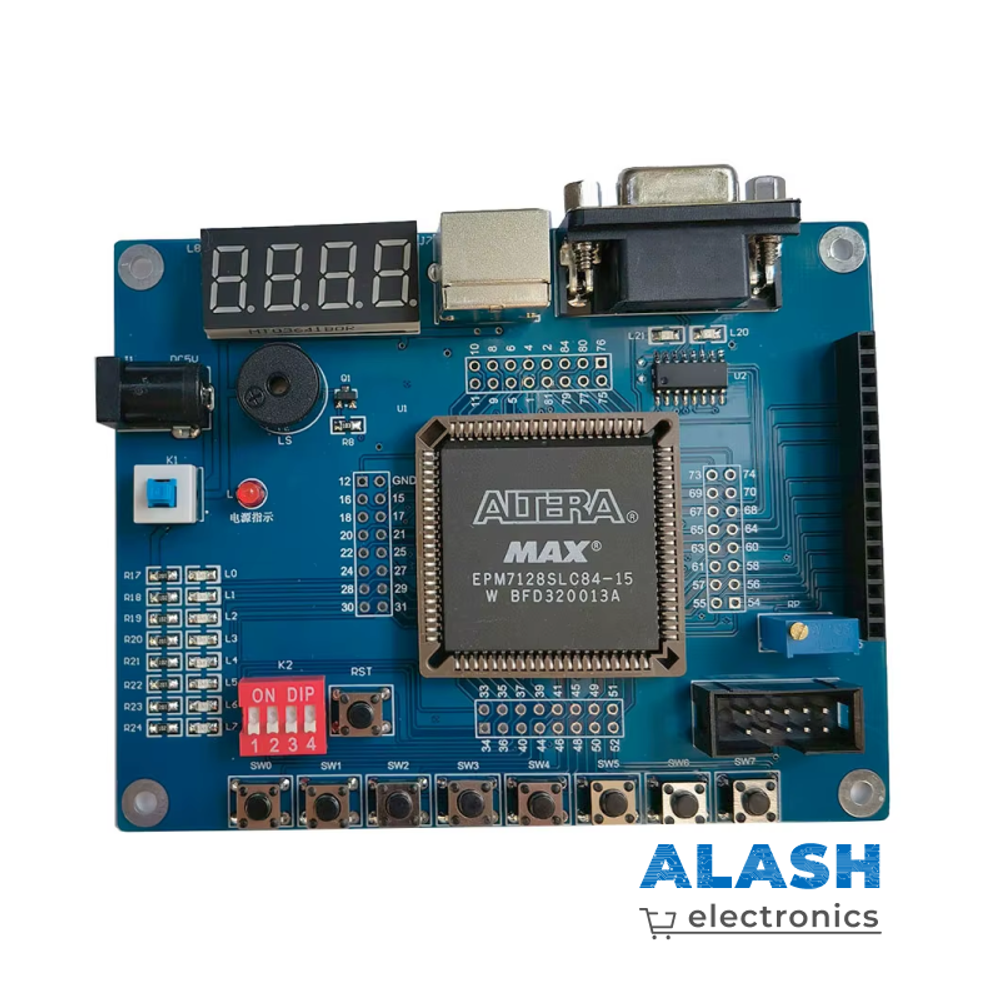

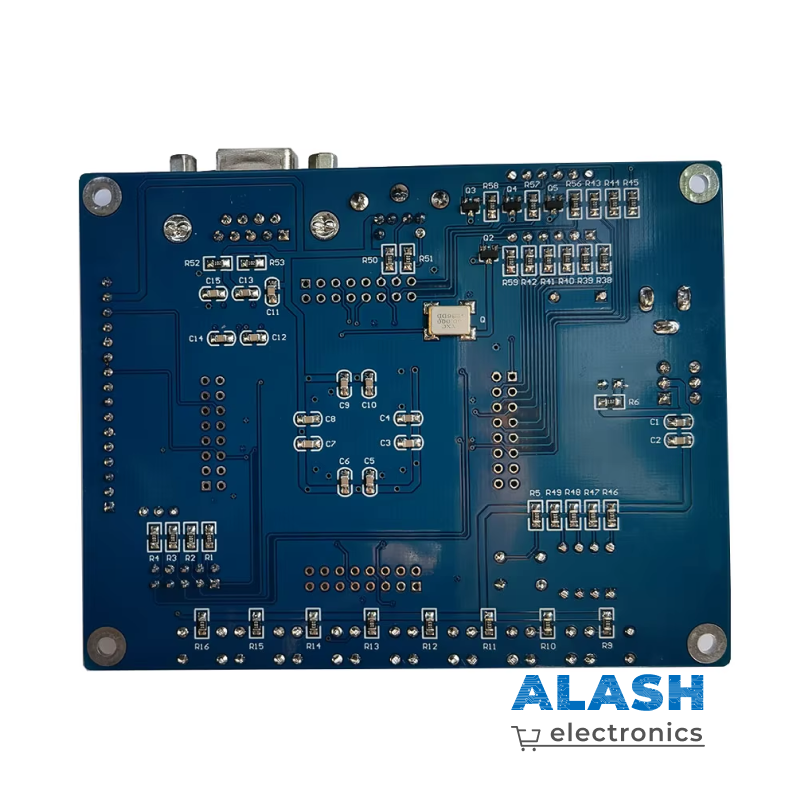

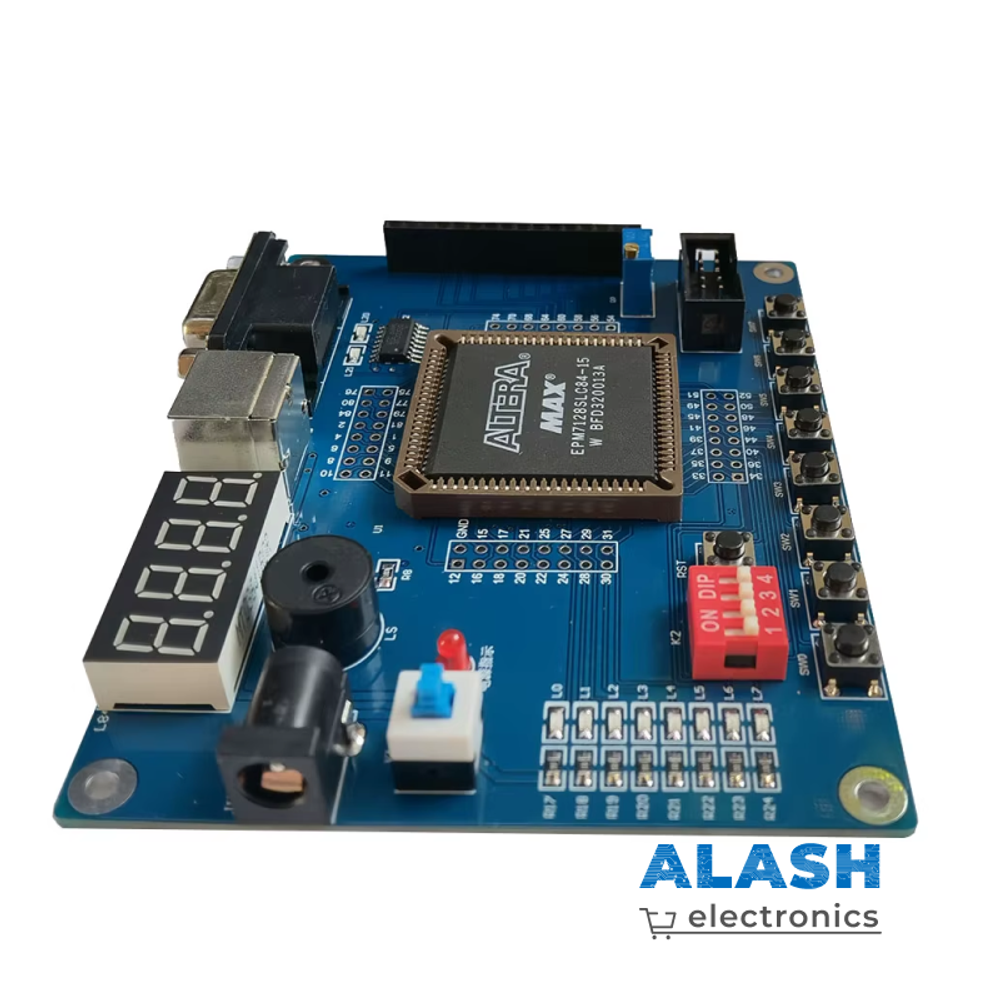

Состав платы
-
Основной чип: Altera CPLD EPM7128SLC84.
-
Плата работает от источника постоянного тока 5 В ± 10%, с током покоя 0,08 А ± 10%.
-
Уровни выходных сигналов портов ввода-вывода: стандарт TTL.
-
Используется активный кварцевый генератор на 50 МГц.
-
Глобальные часы: GCLK1.
-
Все выводы чипа CPLD доступны для подключения, что упрощает ввод и вывод данных.
-
Порт питания: один порт постоянного тока на 5 В.
-
Выключатель питания: 1 шт.
-
Индикатор питания: 1 красный светодиод.
-
Кнопка сброса: 1 шт.
-
Независимые кнопки: 8 шт.
-
DIP-переключатель: 4-битный.
-
Интерфейс JTAG для загрузки логических программ.
-
Светодиоды состояния: 8 шт.
-
4-разрядная цифровая индикаторная трубка.
-
Интерфейс для подключения LCD1602 (5 В).
-
Зуммер: 1 шт.
-
Интерфейс PS/2: 1 шт.
-
Последовательный порт: 1 шт.
-
Все порты ввода-вывода доступны для вторичной разработки.
-
USB-кабель для питания платы.
-
Последовательный кабель для связи.
