Описание

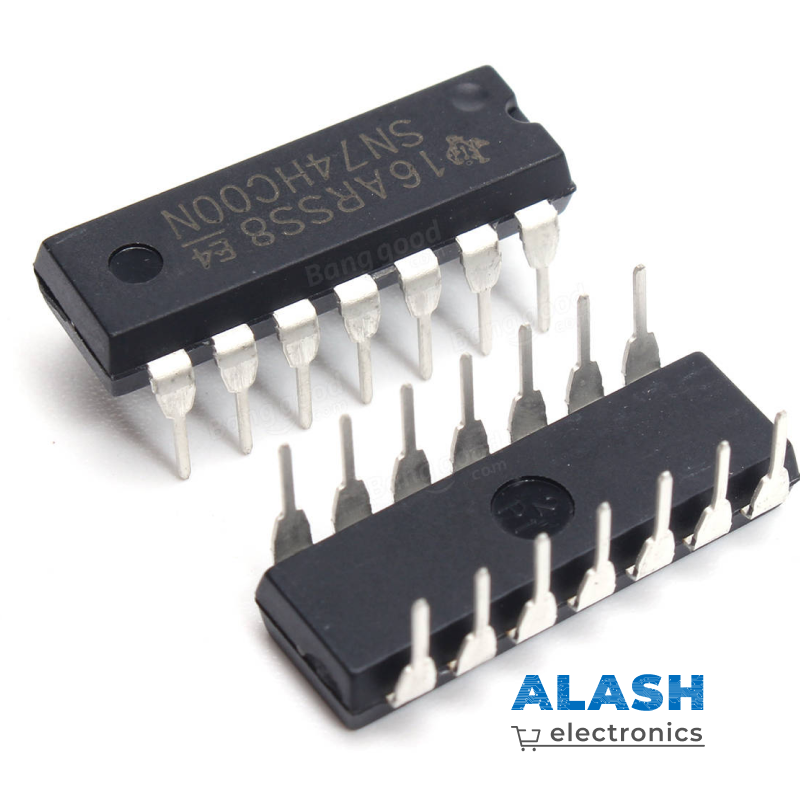

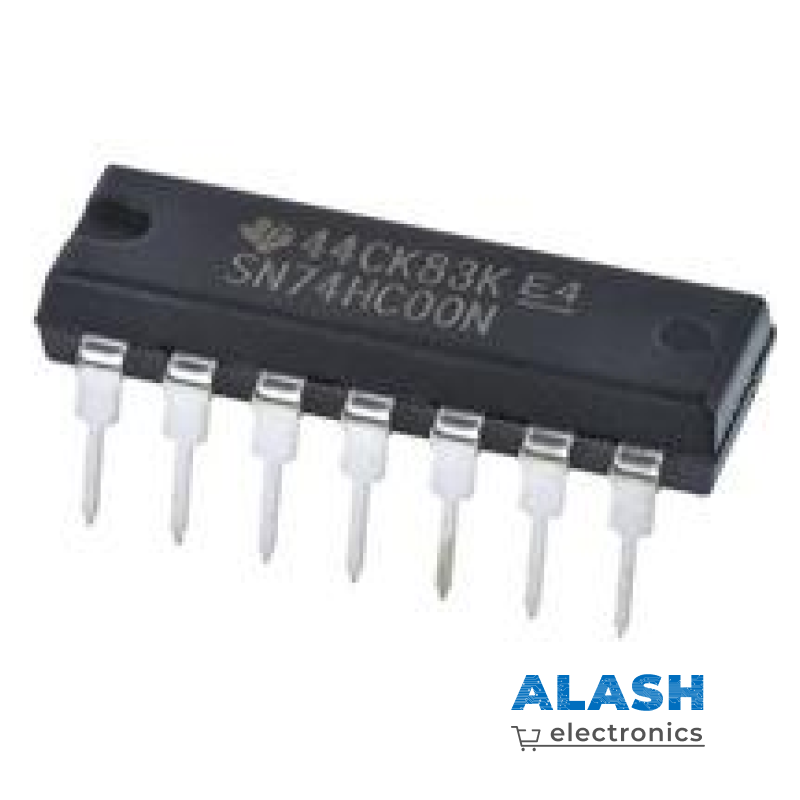

74HC00N, Четыре логических элемента 2И-НЕ (КР1564ЛА3). Микросхема 74HC00 предназначена для работы при напряжении питания от 2V до 6V, по входным и выходным уровням совместима с другими микросхемами серий КМОП.
Является высокоскоростным кремниевым затвором CMOS устройства и совместим по выводам с низкими мощностями Шоттки TTL (LSTTL). Они указаны в соответствии со стандартом JEDEC №. 7А.
Технические параметры:
- Технология: hc
- Функциональное назначение: логическое и-не
- Рабочая температура -40°C ~ 125°C
- Напряжение питания 2 V ~ 6 V
- Ток выходной макс., мин. 5.2mA, 5.2mA
- Задержка прохождения сигнала вход-выход
- Число каналов 4
- Число входов 2
- Корпус: DIP14

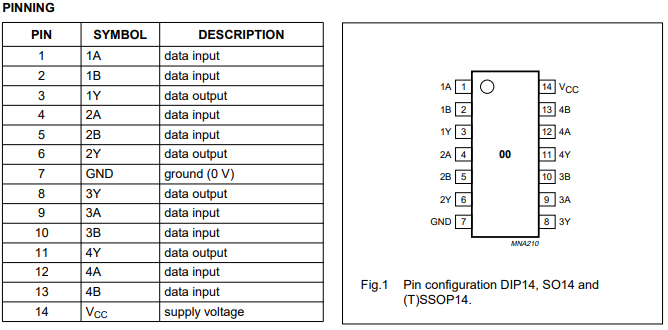

Схема пинов:

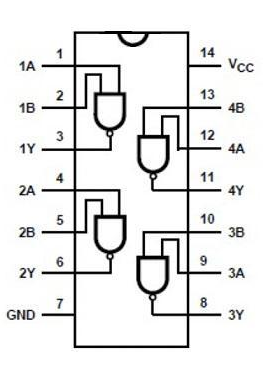

Расположение выводов и таблица истинности:
