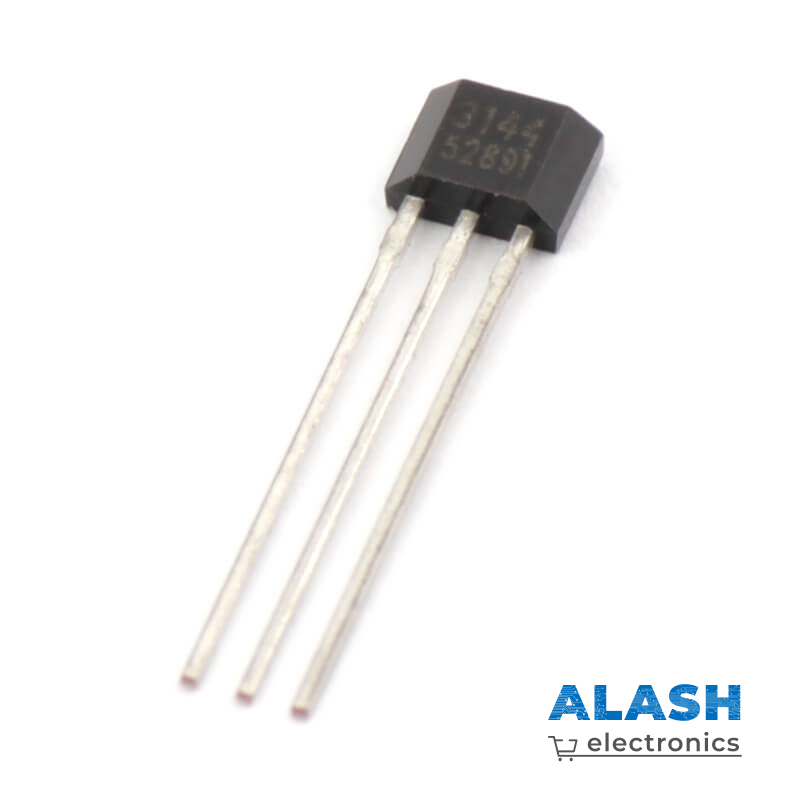

Цифровой униполярный датчик Холла A3144 (корпус TO-92)

Цифровой униполярный датчик Холла A3144 (корпус TO-92)

Датчик A3144 (Allegro MicroSystems) — это классический униполярный цифровой ключ Холла (Unipolar Hall Switch) в стандартном корпусном исполнении TO-92. Датчик предназначен для бесконтактного определения присутствия магнитного поля, контроля закрытия крышек/дверей, подсчета оборотов валов и использования в качестве надежного цифрового концевого выключателя.

В отличие от биполярных датчиков (SS41F, 41H), которые требуют чередования полюсов для включения и сброса, A3144 реагирует только на один определенный полюс магнита (Южный) и автоматически выключается, как только магнит удаляется.

---

Технические характеристики

Параметр	Значение
Чип / Производитель	Allegro MicroSystems A3144 (A3144E / A3144L / AH3144)
Тип датчика	Униполярный цифровой переключатель (Unipolar Switch)
Реакция на полюс	Южный полюс ($S$) к лицевой стороне корпуса
Порог включения ($B_{OP}$)	+70 … +350 Гаусс (0.007 … 0.035 Тл)
Порог выключения ($B_{RP}$)	+50 … +330 Гаусс (автоматический сброс при удалении)
Тип выхода	Открытый коллектор (Open Collector NPN)
Напряжение питания ($V_{CC}$)	4.5 – 24.0 В DC
Максимальный выходной ток ($I_{OUT}$)	До 25 мА (достаточно для прямого управления маломощным реле или светодиодом)
Потребляемый ток	4 – 9 мА
Тип корпуса / Монтаж	TO-92 / THT (выводной)
Рабочая температура	-40 °C … +85 °C (индекс E) / -40 °C … +150 °C (индекс L)

---

Принцип работы униполярного ключа A3144

1. Приближение Южного полюса ($S$): При поднесении Южного полюса магнита к скошенной (лицевой) стороне корпуса выходной фототранзистор открывается, и на выводе OUT устанавливается низкий уровень (LOW / 0 В).
2. Удаление магнита: При отдалении магнита от датчика выход автоматически закрывается и переходит в высокий уровень (HIGH / $V_{CC}$) под действием внешнего подтягивающего резистора.
3. Северный полюс ($N$): На приближение Северного полюса датчик не реагирует.

---

Назначение контактов (Pinout A3144)

При виде на скошенную (лицевую) сторону корпуса с маркировкой (выводы смотрят вниз):

• Пин 1 (VCC): Питание модуля (+4.5 В – +24.0 В DC).
• Пин 2 (GND): Общий провод (земля).
• Пин 3 (OUT): Цифровой выход (NPN открытый коллектор).

Схемотехническая особенность: Поскольку выход построен по схеме с открытым коллектором, для получения логической единицы между выводами OUT (Пин 3) и VCC (Пин 1) необходимо установить резистор подтяжки (Pull-Up) номиналом 1 кОм – 10 кОм.

---

Схема подключения к Arduino

• VCC (Пин 1) ➔ 5V
• GND (Пин 2) ➔ GND
• OUT (Пин 3) ➔ Цифровой вход D2
• Резистор подтяжки: Резистор 10 кОм между VCC (Пин 1) и OUT (Пин 3) (или активация программной подтяжки INPUT_PULLUP).

const int hallPin = 2; // Пин D2 Arduino
const int ledPin = 13;  // Встроенный светодиод

void setup() {
  Serial.begin(115200);
  pinMode(hallPin, INPUT_PULLUP); // Включение внутренней подтяжки
  pinMode(ledPin, OUTPUT);
}

void loop() {
  int state = digitalRead(hallPin);

  if (state == LOW) {
    digitalWrite(ledPin, HIGH);
    Serial.println("Магнит обнаружен! (Выход LOW)");
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println("Магнит отсутствует (Выход HIGH)");
  }
  delay(100);
}

---

Область применения

• Тахометры и спидометры: Подсчет количества оборотов колес, валов двигателей и кулеров при закреплении на них одного постоянного магнита.
• Бесконтактные концевые выключатели: Определение нулевых точек (Home Position) в 3D-принтерах, ЧПУ-станках и робототехнике.
• Датчики открытия дверей и люков: Замена герконов в системах охранной сигнализации и умных домах.
• Счетчики расхода жидкостей: Фиксация оборотов крыльчатки в водосчетчиках и проточных расходомерах.

---

Преимущества

1. Простота алгоритма: Не требует сброса обратным полюсом — идеально подходит для подсчета прохождения одиночного магнита на вращающейся детали.
2. Отсутствие дребезга контактов: В отличие от механических концевиков и герконов, не подвержен физическому износу, окислению и дребезгу.
3. Широкое питание (4.5–24 В): Удобен для интеграции как в логику 5V/3.3V, так и в бортовые сети 12V/24V.
