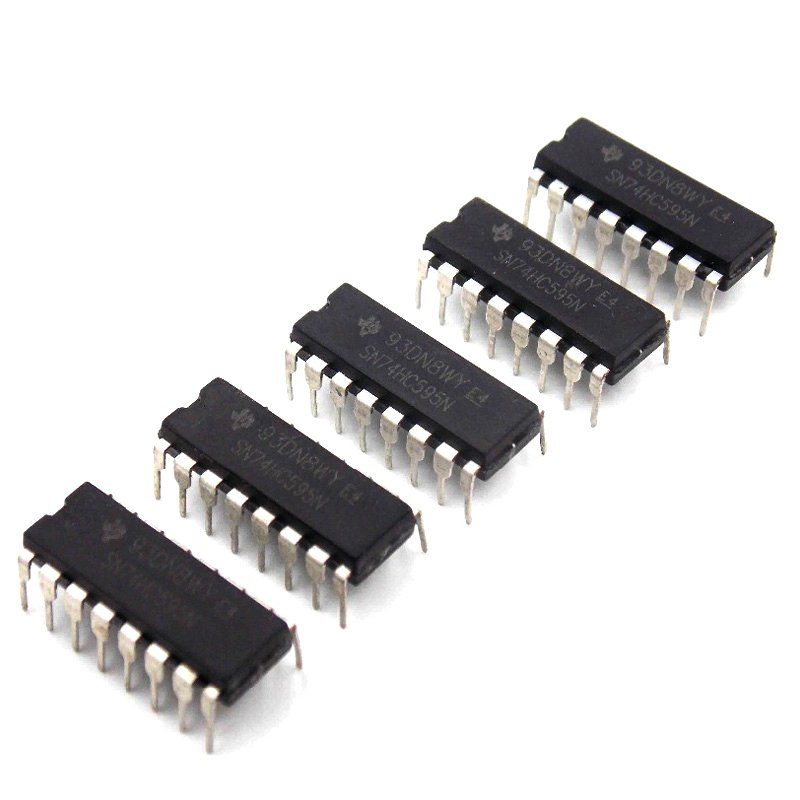

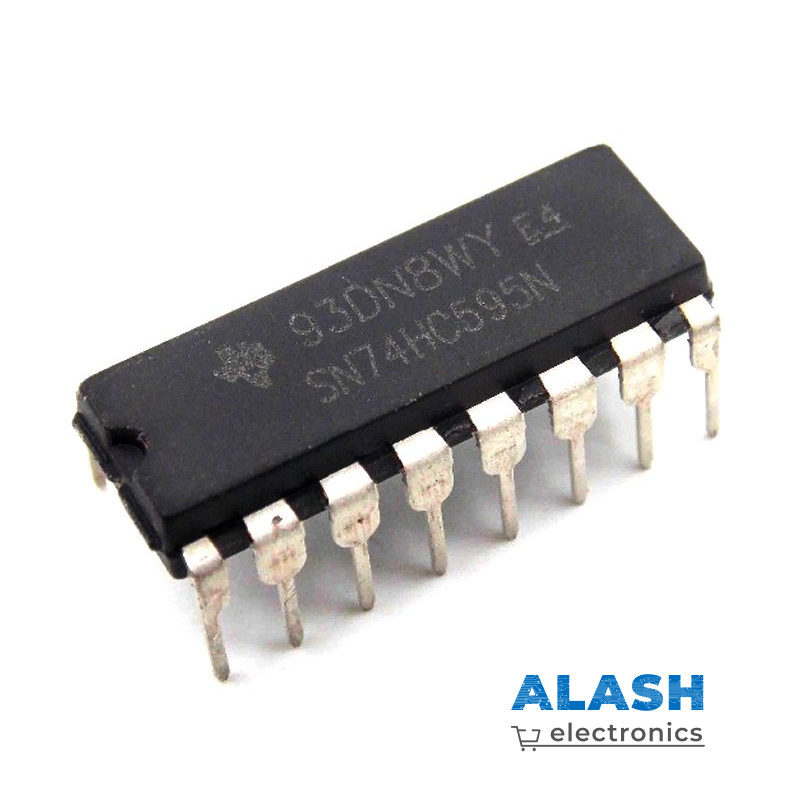

СДВИГОВЫЙ РЕГИСТР 74HC595N

Сдвиговый регистр 74HC595 – самая распространённая микросхема в системе аппаратных средств Arduino, применяемых для управления простыми автоматически переключающимися системами.

Микросхема 74HC595 — выходной сдвиговый регистр, который преобразует последовательный сигнал в параллельный, чтобы высвободить цифровые выходы микроконтроллера. Например, выходной сдвиговый регистр удобно использовать для управления большим количеством светодиодов, не занимая лишние выходы.

Принцип работы

Чип принимает последовательный сигнал на 1 пине Ds и превращает его в параллельный сигнал на 8 пинах Qx. Последовательная передача тактируется через дополнительный пин SHcp. Также отдельным пином управляется регистр данных STcp, что позволяет изменять сигнал на 8 выходах единовременно, когда все данные переданы.

Таким образом из трёх пинов вашего контроллера можно получить сразу 8 цифровых выходов. А ещё сдвиговые регистры 74HC595 можно объединить в каскад, подключив их один за другим через пин Q7’, чтобы получить из трёх контактов уже 16, 24, 32 и т. д. цифровых выходов.

Для удобной работы с выходным сдвиговым регистром на Arduino существует встроенная функция shiftOut.

Комплектация

1× Микросхема SN74HC595N

Характеристики

• Тип корпуса: PDIP-16
• Разрядность параллельного выхода: 8 бит
• Напряжение питания: 2–6 В
• Ток потребления: 80 мкА
