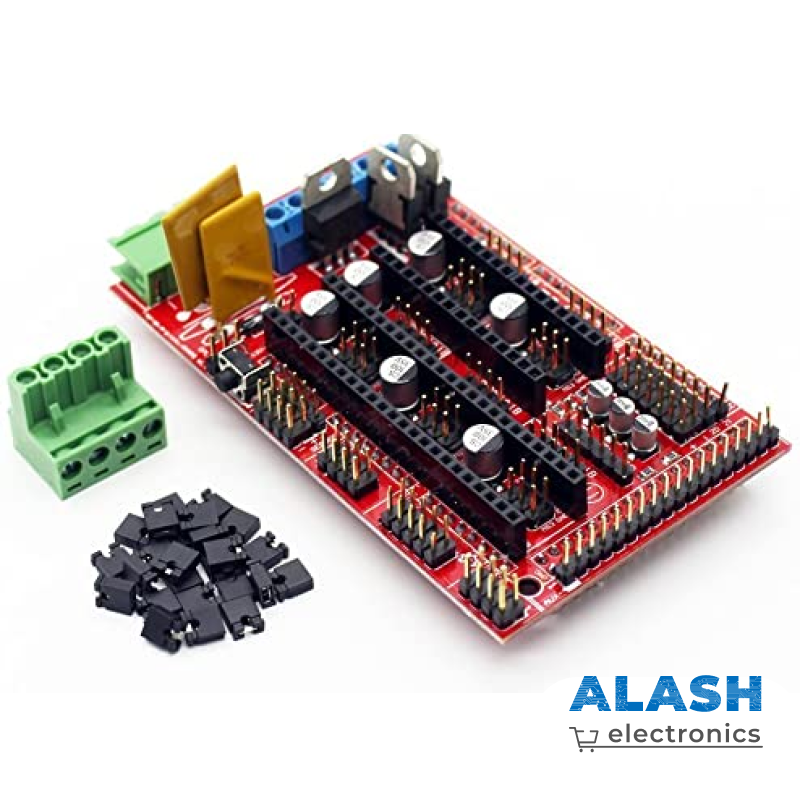

Плата расширения RAMPS 1.4 CNC Arduino Mega Shield

Платформа RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) — одна из самых распространённых плат для построения 3D принтеров. RAMPS 1.4 это шилд (надстройка) для Arduino Mega 2560. Ардуино преобразует G-коды в сигналы и управляет 3D принтером посредством силовой части - RAMPS 1.4, плата одевается поверх Arduino и все подключения, кроме USB, осуществляются через неё. Питание 12В, 30A на Arduino подаётся через RAMPS 1.4.

Плата содержит:

• Разъёмы для подключения пяти шаговых двигателей через драйверы;
• Разъёмы для подключения шести концевых выключателей;
• Разъем для подключения LCD дисплея с манипулятором (EXP1 и EXP2), слот sd-карты;
• Разъем для подключения слота sd-карты без LCD;
• Разъём для подключения нагреваемого стола (D8) и экструдеров (D10) (голубой);
• Разъем для Подключение вентилятора для регулируемого программно обдува детали (D9);
• Разъём питания (зелёный);
• Разъёмы для Arduino MEGA (на обратной стороне платы);
• Кнопка сброса;
• Светодиоды для индикации нагрева экструдера и стола;
• Сдвоенный разъём для одновременного подключения 2-х двигателей на оси Z от 1-го драйвера;

Используется на принтерах: Prusa; Prusa 2; Huxley; Mendel и других схожих по конструкции принтерах, с возможностью использовать два шаговых двигателя на оси Z.
