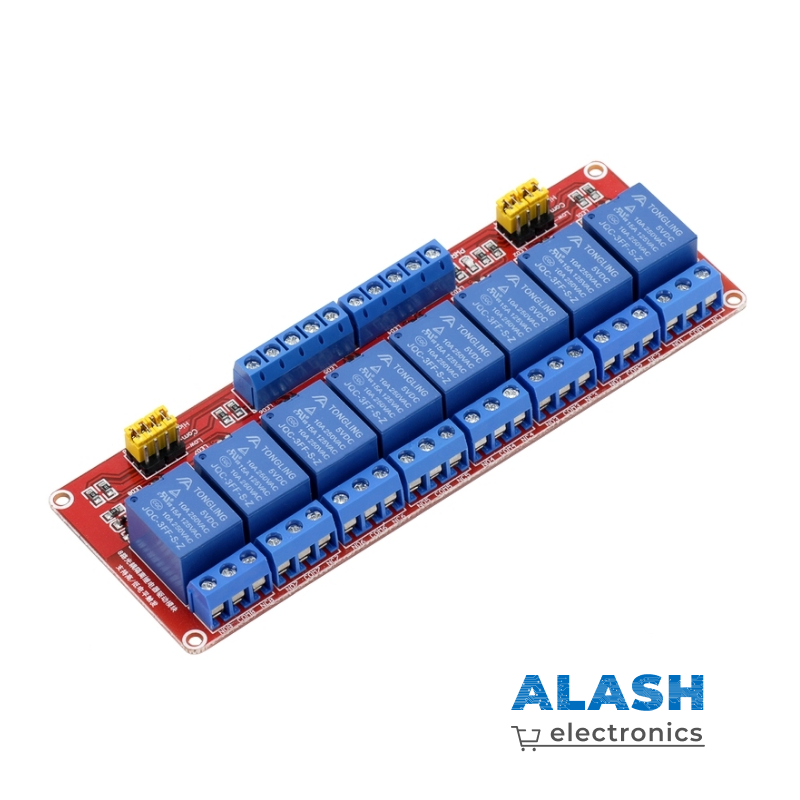

8-канальный модуль реле (5 V) с выбором уровня сигнала

8-канальный модуль реле (5V) с выбором уровня сигнала найдет применение, если в зависимости от условий необходим модуль реле, срабатывающий по высокому, либо низкому сигналу. Выбор уровня происходит с помощью установки перемычки на модуле в нужное положение. Например, если необходимо срабатывание по низкому уровню сигнала, то перемычку необходимо установить ближе к букве L (low), в противном случае перемычка устанавливается на контакты ближе к букве H (high). Уровень сигнала настраивается для каждого канала индивидуально.

Описание выводов модуля:

• DC+ – вход положительного (+) вывода источника питания;
• DC- – вход отрицательного (-) вывода источника питания;
• IN1 – вход управляющего сигнала (1 канал);
• IN2 – вход управляющего сигнала (2 канал);
• IN3 – вход управляющего сигнала (3 канал);
• IN4 – вход управляющего сигнала (4 канал);
• IN5 – вход управляющего сигнала (5 канал);
• IN6 – вход управляющего сигнала (6 канал);
• IN7 – вход управляющего сигнала (7 канал);
• IN8 – вход управляющего сигнала (8 канал);
• COM – общий выход (Common);
• NO – нормально разомкнутый выход (Normally Open);
• NC – нормально замкнутый выход (Normally Closed).
