Name: Отладочная плата WeMos D1 mini (ESP8266, Wi-Fi, Micro-USB)
Brand: Alash Electronics
SKU: 130
Price: 1800 KZT
Availability: OutOfStock

Описание

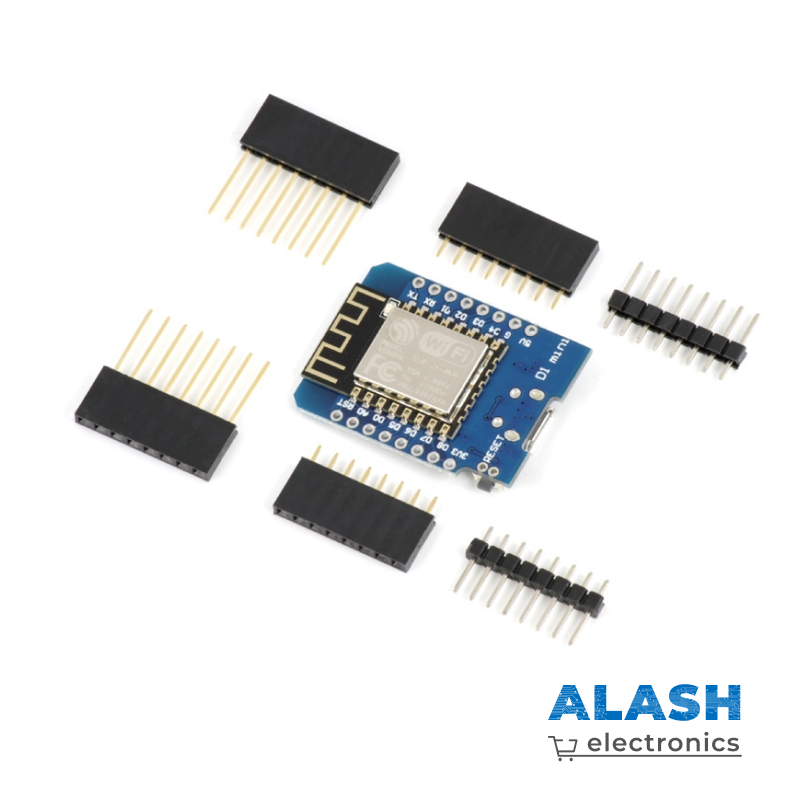

Отладочная плата WeMos D1 mini (ESP8266, Wi-Fi, Micro-USB)

Компактная отладочная плата WeMos D1 mini построена на базе популярного Wi-Fi микроконтроллера ESP8266 (ESP-12F). Модуль сочетает в себе миниатюрные габариты, встроенную антенну, USB-UART преобразователь и полностью поддерживает программирование через среду Arduino IDE. Отлично подходит для создания автономных беспроводных устройств, систем «Умного дома», контроллеров IoT и DIY-проектов с управлением через сеть.

Технические характеристики

Параметр	Значение
Микроконтроллер	ESP8266EX (модуль ESP-12F)
Тактовая частота	80 МГц / 160 МГц
Flash-память	4 МБ (32 Мбит)
Беспроводные интерфейсы	Wi-Fi 802.11 b/g/n (2.4 ГГц)
Рабочее напряжение логики	3.3 В
Входное напряжение питания	5 В (через Micro-USB или вывод 5V) / 3.3 В
Цифровые входы/выходы (GPIO)	11 пинов (все, кроме D0, поддерживают PWM, I²C, Interrupts)
Аналоговый вход (ADC)	1 канал (A0, макс. напряжение 3.2 В)
Интерфейсы	UART, SPI, I²C, 1-Wire
Габариты платы	34.2 × 25.6 мм

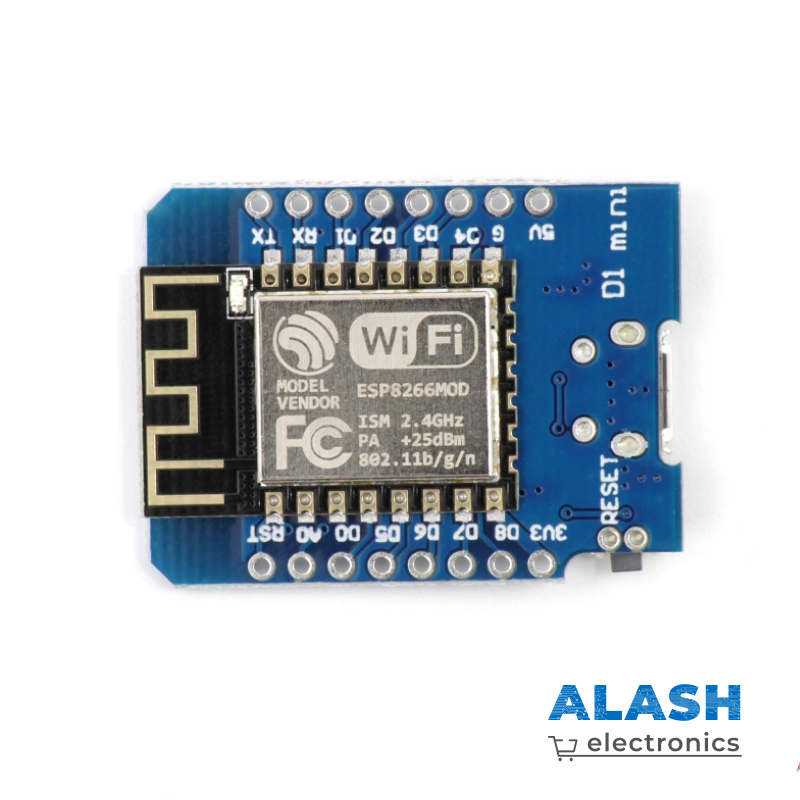

Назначение выводов (Pinout)

Pin на плате	Функция / Доп. интерфейсы	Pin ESP8266	Примечания
TX	TXD (передача UART)	TXD	Связь по последовательному порту
RX	RXD (прием UART)	RXD	Связь по последовательному порту
A0	Аналоговый вход (ADC)	A0	Максимальное напряжение 3.3 В
D0	GPIO / Wake-up	GPIO16	Подтяжка не поддерживается; выход из сна
D1	GPIO / I²C SCL	GPIO5	Линия тактирования I²C (по умолчанию)
D2	GPIO / I²C SDA	GPIO4	Линия данных I²C (по умолчанию)
D3	GPIO / 10k Pull-up	GPIO0	Подтяжка 10кОм к 3.3V; режим прошивки
D4	GPIO / 10k Pull-up / LED	GPIO2	Встроенный светодиод (BUILTIN_LED)
D5	GPIO / SPI SCK	GPIO14	Линия тактирования SPI
D6	GPIO / SPI MISO	GPIO12	Линия MISO SPI
D7	GPIO / SPI MOSI	GPIO13	Линия MOSI SPI
D8	GPIO / 10k Pull-down / SS	GPIO15	Подтяжка 10кОм к GND; выбор ведомого SPI
G	Земля (GND)	GND	Общий минус питания
5V	Питание 5 В	—	Выход 5 В (от USB) или вход внешнего питания 5 В
3V3	Питание 3.3 В	3.3V	Выход встроенного LDO-стабилизатора
RST	Сброс (Reset)	RST	Сброс микроконтроллера при замыкании на GND

Область применения

Системы «Умный дом»: Беспроводные датчики, реле управления освещением, элементы экосистем Home Assistant, ESPHome, Blynk, Tasmota.
Интернет вещей (IoT): Удаленный сбор данных с сенсоров, передача информации по протоколам MQTT, HTTP/HTTPS, WebSockets.
Автоматизация и управление: Бесконтактное управление устройствами через веб-интерфейс или мобильное приложение.
Образование и DIY: Прототипирование электронных устройств в среде Arduino IDE, MicroPython или NodeMCU Lua.

Преимущества

Миниатюрный размер: Плата занимает минимум места, идеальна для установки в компактные корпуса и на макетные платы.
Встроенный Wi-Fi: Отсутствие необходимости в дополнительных сетевых модулях — контроллер готов к работе в сети "из коробки".
Совместимость с Arduino IDE: Простая разработка кода с использованием тысяч готовых библиотек.
Богатая экосистема расширений: Наличие специальных плат расширения (Shields) — реле, датчики, дисплеи, аккумуляторы, легко устанавливающиеся друг на друга.
