Мультплексор подключается по I2C шине к микроконтроллеру (ведущему устройству), а датчики и модули (ведомые утройства) подключаются к портам мультиплексора. Таким образом мультиплексор выступает посредником в обмене данными между ведущим и ведомыми устройствами. Для начала необходимо обратиться по адресу мультиплексора (по умолчанию 0x70) и записать в регистр конфигурации мультиплексора номер порта, с которым необходимо работать. Можно указать сразу несколько портов. Номер активного порта определяется единицей в соответствующем разряде регистра. Например, 00000100 означает, что активным станет третий порт.
Далее работа осуществляется так же, как если бы ведомое устройство было подключено напрямую к микроконтроллеру. То есть можно использовать привычные библиотеки и обращаться по адресу ведомого устройства (дисплея, датчика и т.п.).
Если необходимо переключиться на другое устройство, то для этого досаточно просто записать в регистр мультиплексора номер нужного порта.
Стоит обратить внимание, что если адрес какого-либо периферийного устройства совпадает с адресом мультиплексора, то необходимо изенить адрес мультиплексора с помощью портов A1, A2, A3.
Кроме того, мультиплексор может работать как преобразователь логических уровней независимо по каждому каналу. Это удобно, если необходимо подключать трехвольтовые периферийные модули к пятивольтовой плате Arduino.

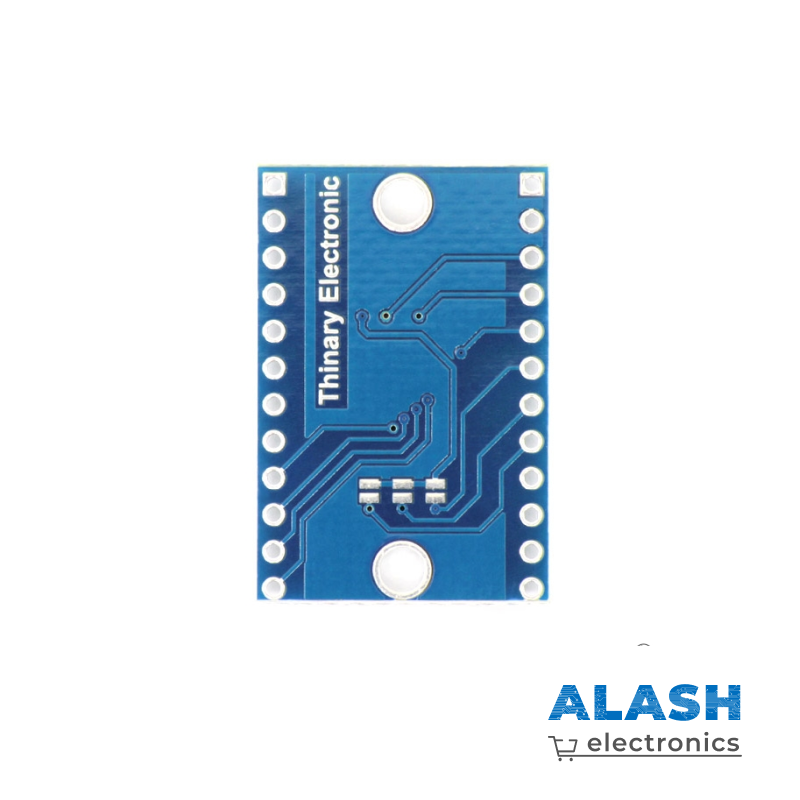

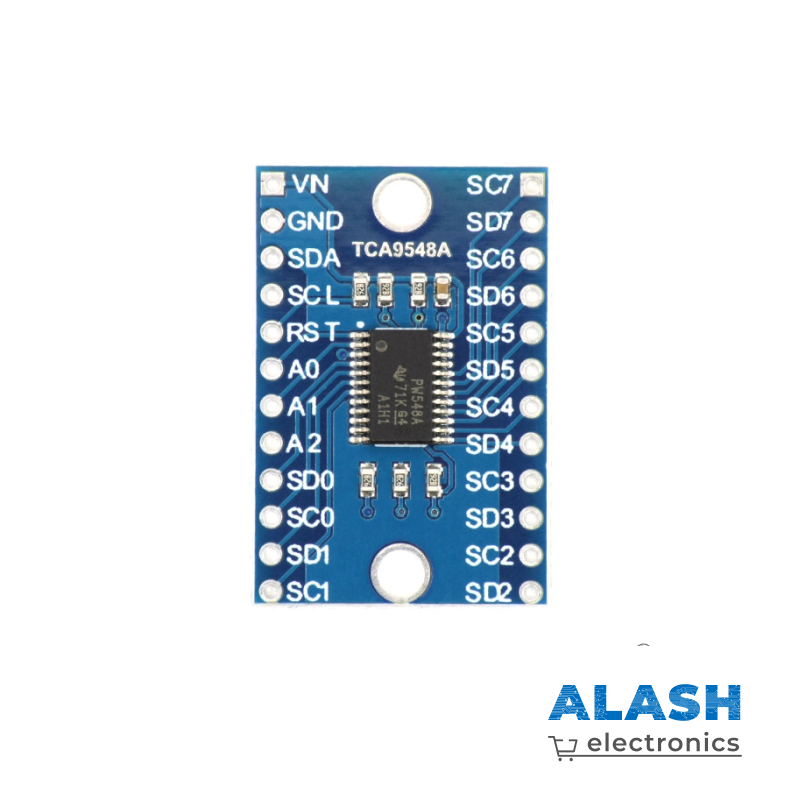

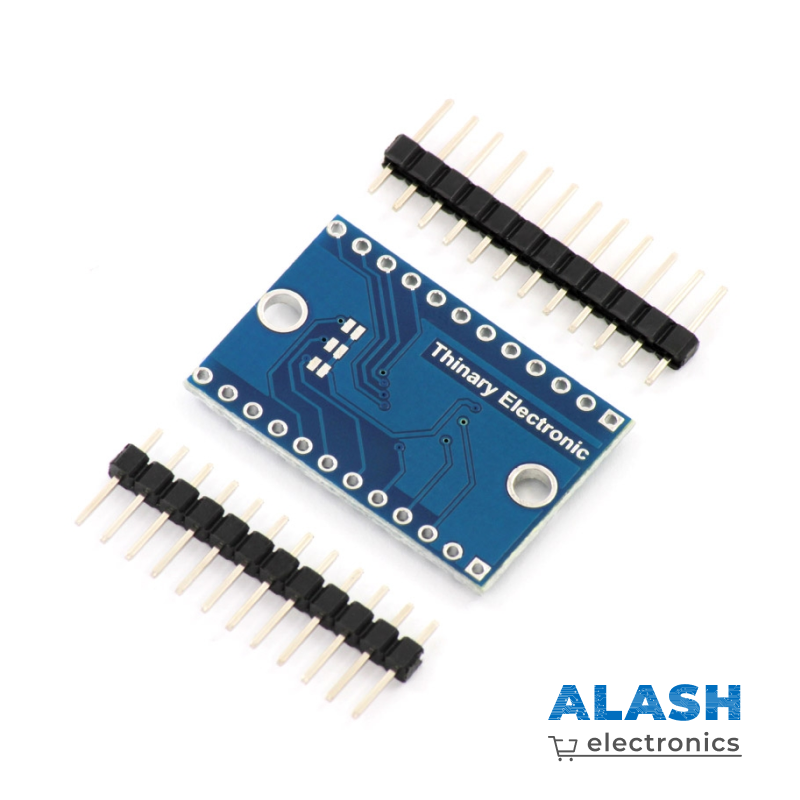

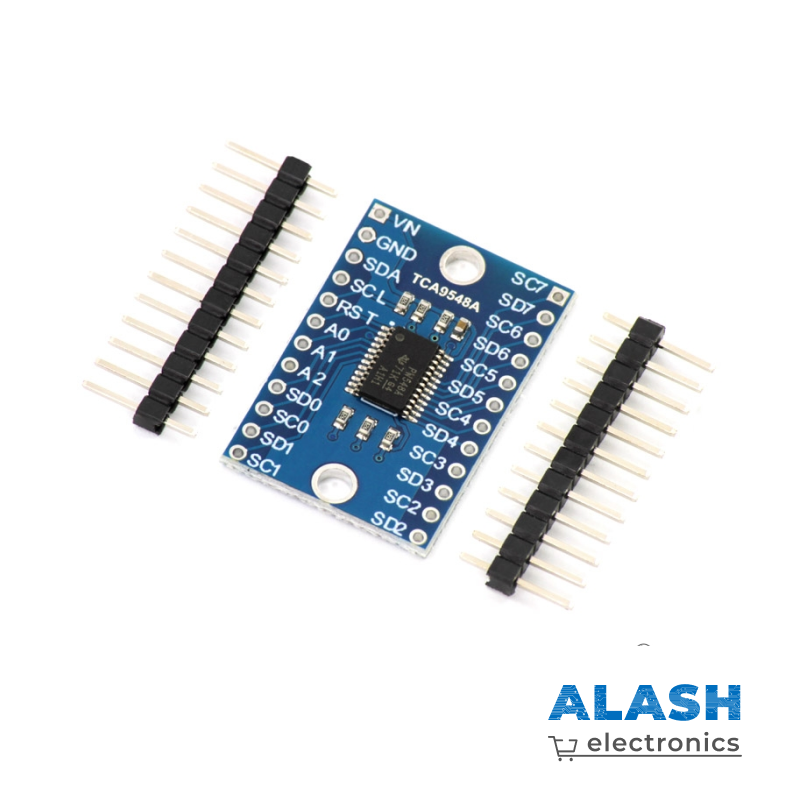

Модуль имеет следующие контакты:
- Vin – VCC, вывод питания, +5 В;
- GND – GND, вывод питания, «земля»;
- SCL – тактирующая линия шины I2C для связи мультиплексора с ведущим стройсвом (Arduino, МК);
- SDA – линия данных шины I2C для связи мультиплексора с ведущим стройсвом (Arduino, МК);
- RST – линия сброса, для сброса соединить с GND;
- A0 – бит адреса мультиплексора; если соединить с Vin, то адрес увеличится на 1;
- A1 – бит адреса мультиплексора; если соединить с Vin, то адрес увеличится на 2;
- A2 – бит адреса мультиплексора; если соединить с Vin, то адрес увеличится на 4;
- SС0 … SС7 – линии SСL для периферийных устройств;
- SD0 … SD7 – линии SDA для периферийных устройств;
