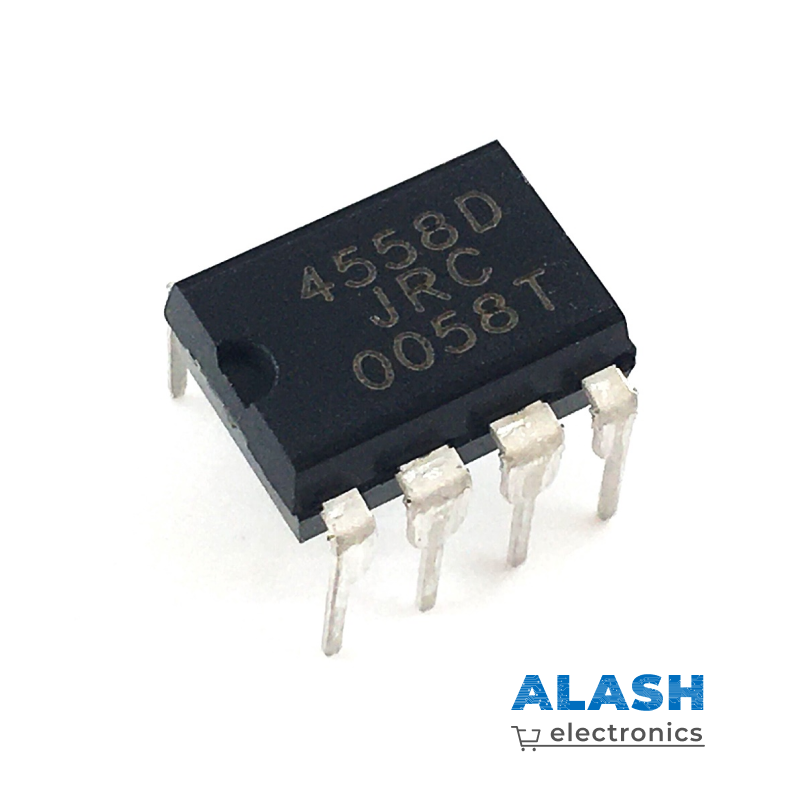

JRC4558D (MC4558) двухканальный операционный усилитель широкого применения.

JRC4558D - двухканальный операционный усилитель широкого применения.

Особенности ОУ JRC4558:

• Широкий диапазон дифференциальных и синфазных входных напряжений
• Внутренняя частотная коррекция
• Малошумящие входные транзисторы

Микросхема JRC4558 является аналогом MC4558.

Параметр

Мин.



Тип.

Макс.

Напряжение питания



±15V



Напряжение смещения



±2mV

±6mV

Синфазный входной ток



30nA

500nA

Дифференциальный входной ток



±5nA

±200nA

Амплитуда выходного напряжения

±12V

±14V



Выходное сопротивление



75 Om



Коэффициент ослабления синфазных помех

70dB

90dB



Коэффициент ослабления помех по питанию

76dB

90dB



Коэффициент усиления по напряжению

20V/mV

200V/mV



Коэффициент гармонических искажений



0,008%



Ток потребления



2,3mA

4,5mA

Время нарастания



0,3µS



Скорость нарастания

1,2V/µS

2,2V/µS



Граничная частота

2,0MHz

2,8MHz



Рабочая температура

-20°С



+85°С

Назначение выводов JRC4558D (MC4558N):

N

Назначение

1

Выход 1

2

Инвертирующий вход 1

3

Неинвертирующий вход 1

4

- Питания (общий)

5

Неинвертирующий вход 2

6

Инвертирующий вход 2

7

Выход 2

8

+ Питания

Расположение выводов JRC4558 (MC4558):

Предельные режимы JRC4558D:

Напряжение питания

±22V

Входное напряжение

±15V

Дифференциальное входное напряжение

±18V

Рассеиваемая мощность

600mW

Диапазон температур

-20..+85°С

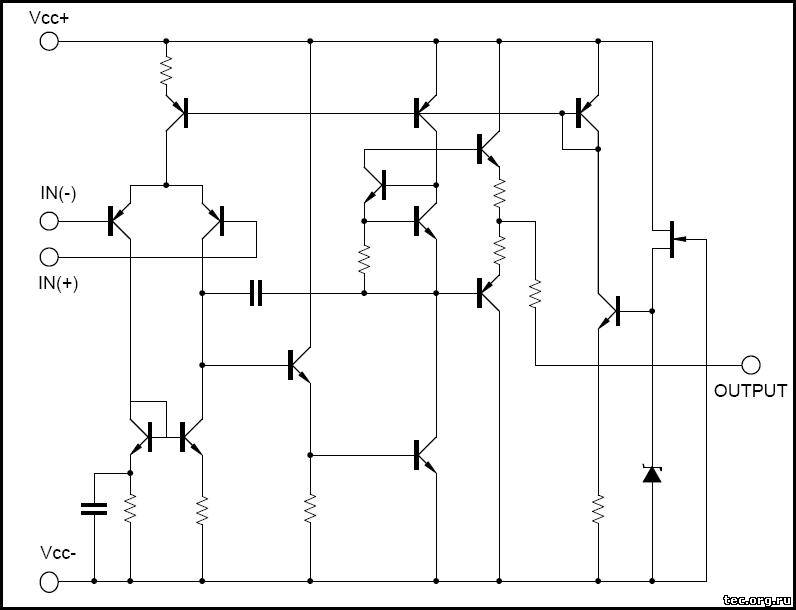

Эквивалентная схема одного канала JRC4558 (MC4558):

** **
