Радиоконструктор: Дверной звонок

Данная схема имеет два вида выходной частоты, поэтому динамик будет издавать всем известный «ding» «dong».

Тип продукции

Набор

Рабочее напряжение, В

от 4 до 7 В

Мощность, Вт

0.25 Вт

Сопротивление, Ом

8 Ом

Рабочая температура, °C

от -20°C до +60°C

Габариты

28х25 мм

ПОДРОБНЕЕ

Схему можно использовать для дверного звонка, будильника, анимации какой-нибудь игрушки и так далее. Детали паять согласно надписям на печатной плате. Для питания схемы можно взять 4 батарейки и соединить их последовательно (1,5В х 4) = 6В. Сигнал за счёт разряда конденсатора получается двухчастотный.

Комплектация:

• Динамик 8Ом 0,25W - 1шт;
• Провод красного цвета 100мм - 2шт;
• Провод желтого цвета 100мм - 2шт;
• Микросхема NE555 - 1шт;
• Панель под микросхему 8P IC - 1шт;
• Конденсатор Э/л 100UF х 25V - 1шт;
• Конденсатор Э/л 10UF х 25V - 1шт;
• Конденсатор керамический 10nf (103) - 3шт;
• Резистор 47кОм - 4шт;
• Диод 1N4148 - 2шт;
• Кнопка 6х6х5 - 1шт;
• Печатная плата - 1шт.

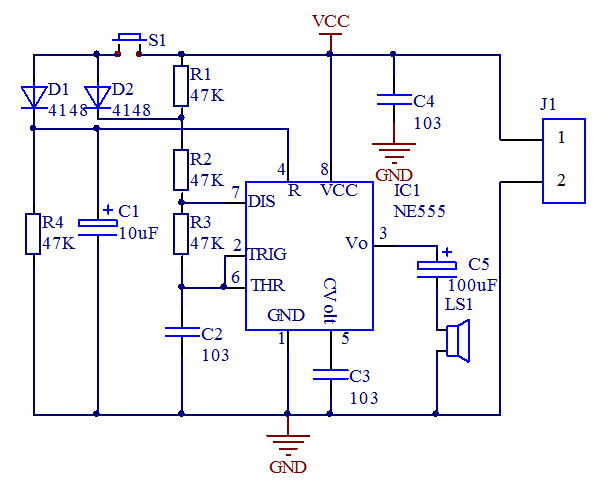

Функциональная схема:
