Радиоконструктор: Электронные часы 89C2051 DIY KIT

Обучающий набор – 4-битные электронные часы. Часы работают в двух режимах – часы и минуты, и режим повышенной точности, с отображением секунд. В часы встроена функция будильника, для чего в комплект входит активный зуммер. Отклонение точности хода составляет около секунды в сутки.

Состав набора

• Резисторы 4.7 кОм (5 шт)
• Диоды 1N4007 (2 шт)
• Керамические конденсаторы 30 пФ (2 шт)
• Керамический конденсатор 100 нФ (1 шт)
• Электролитические конденсаторы (2 шт)
• Резисторная сборка 1 кОм (1 шт)
• Кварцевый резонатор 12 МГц (1 шт)
• Транзистор 8550 (1 шт)
• Тактовые кнопки 6х6х5 мм (2 шт)
• МК AT89C2051 (1 шт)
• DIP-панель на 20 контактов (1 шт)
• Активный зуммер (1 шт)
• Четырехразрядный индикатор (1 шт)
• Клеммник на 2 контакта (1 шт)
• Монтажная плата с нанесенными компонентами (1 шт)

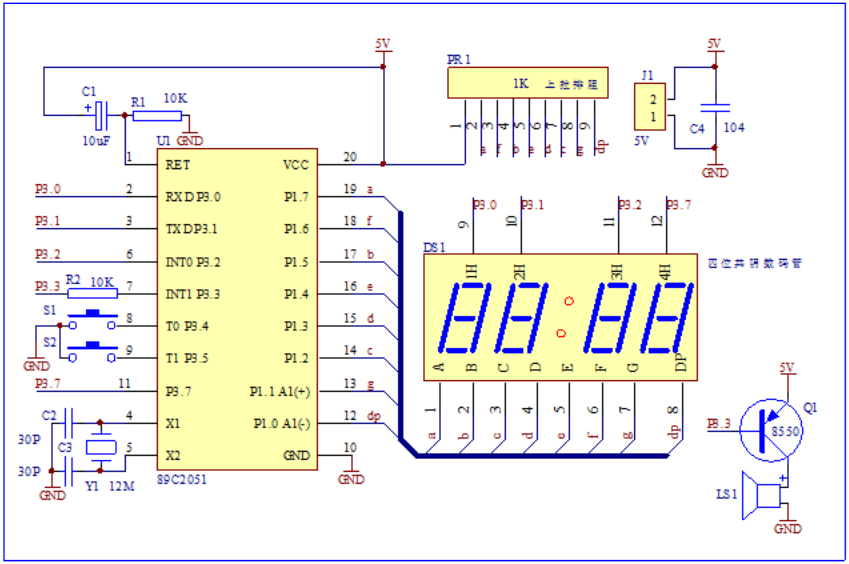

Схема

Скачать инструкцию (PDF)
