Описание

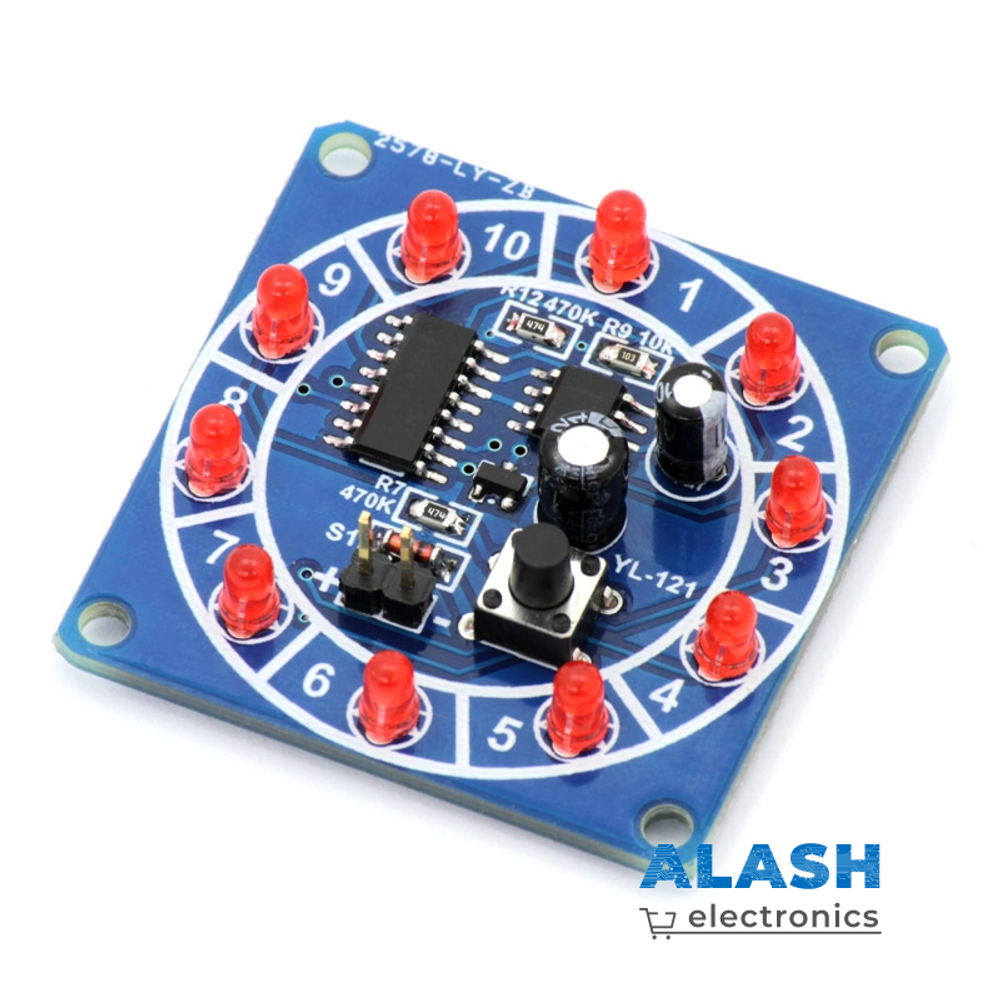

Набор представляет собой круглую плату с 10 светодиодами, мигающими последовательно друг за другом с помощью микросхем CD4017 и NE555.

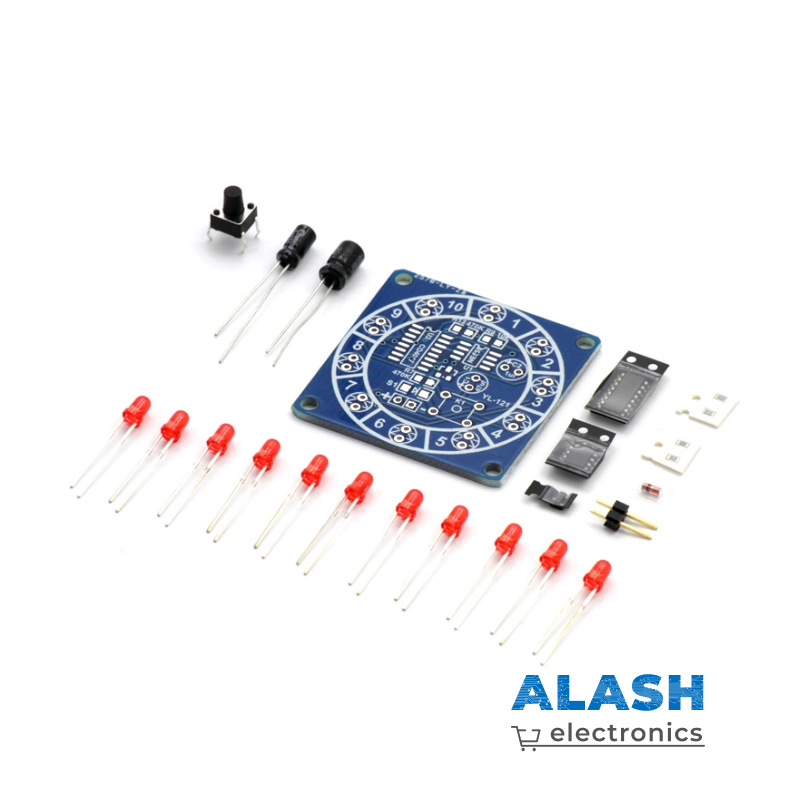

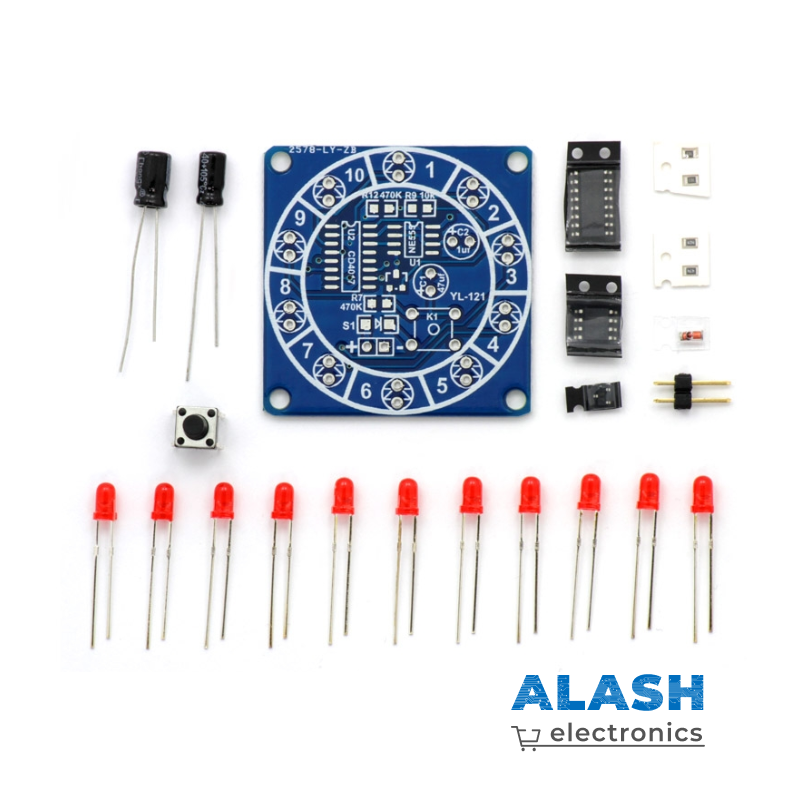

Состав набора
- Резисторы 10 кОм (2 шт)
- Резисторы 470 кОм (2 шт)
- Электролитический конденсатор 1 мкФ, 50 В (1 шт)
- Электролитический конденсатор 47 мкФ, 25 В (1 шт)
- NPN-Транзистор 9014 (1 шт)
- Диод 1N4007 (1 шт)
- Таймер NE555 (1 шт)
- Счетчик CD4017 (1 шт)
- Светодиоды красные (10 шт)
- Тактовая кнопка 6x6x9 мм (1 шт)
- Паечные контакты (1 шт)
- Монтажная плата с нанесенными компонентами (1 шт)

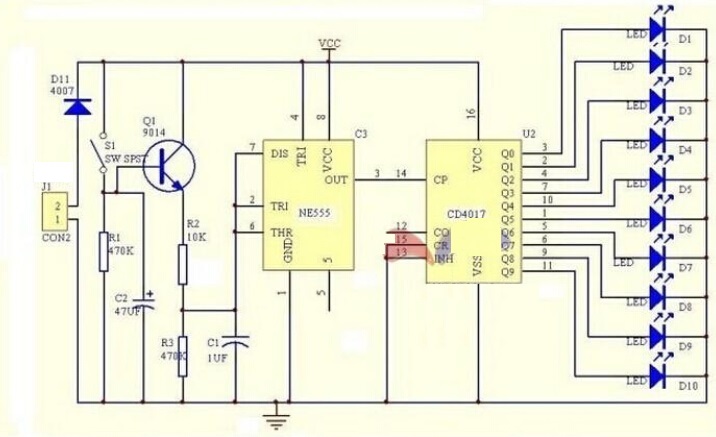

Схема
