Описание

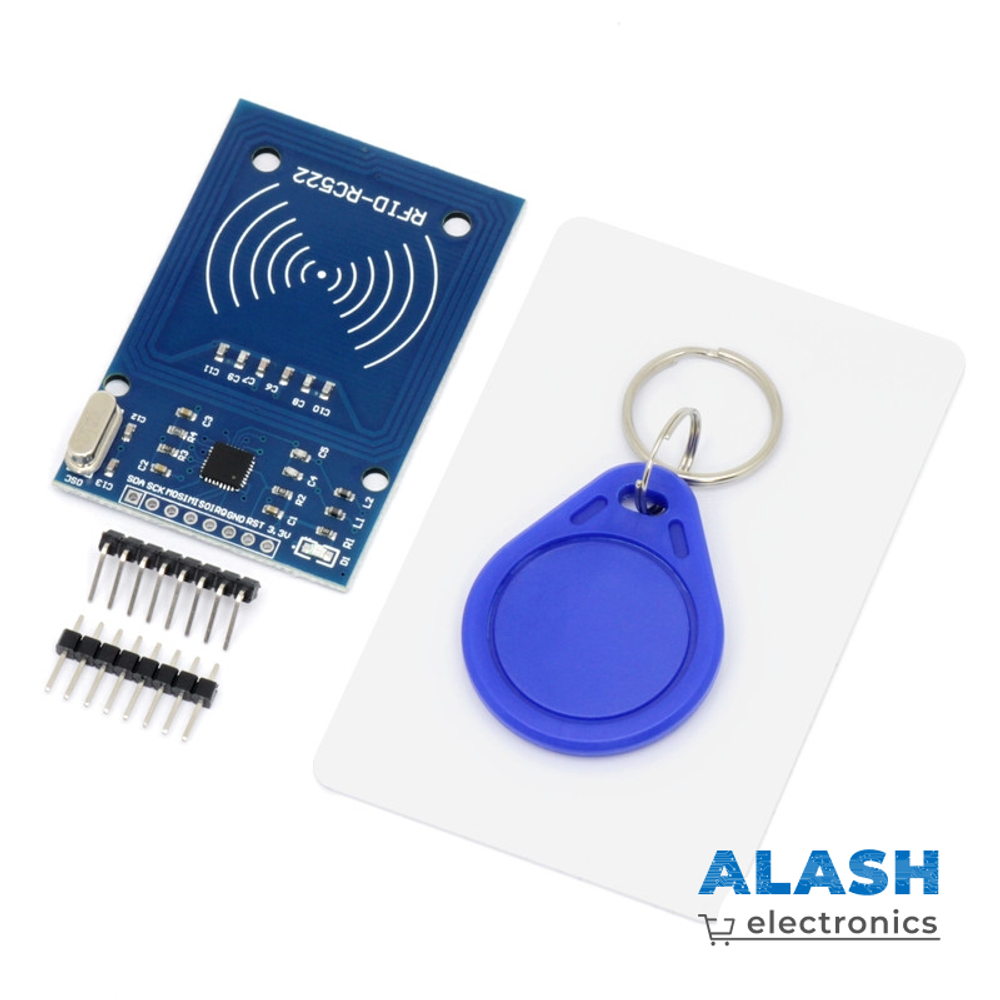

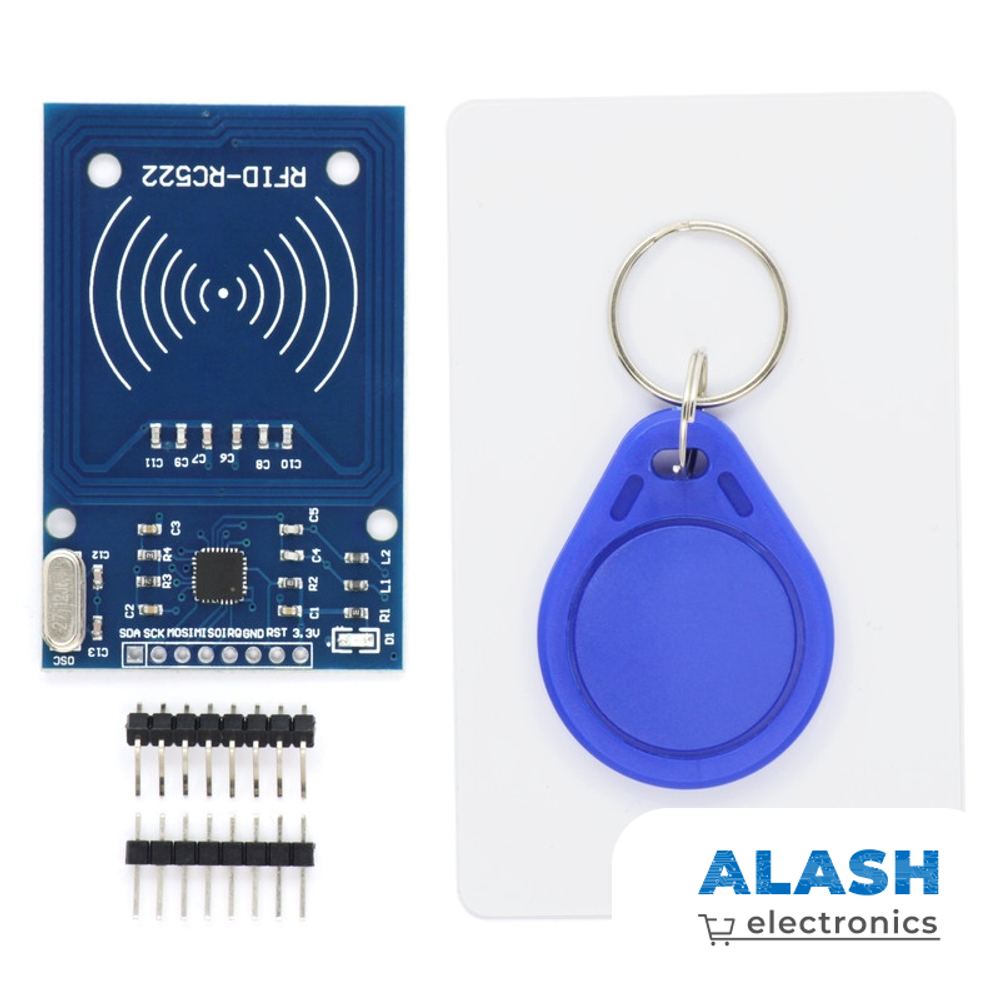

Данный набор содержит:
- модуль RFID RC522 (считыватель);
- RFID-метку в виде карты доступа;
- RFID-метку в виде брелока для ключей;
- прямую 8-пиновую контактную панель;
- Г-образную 8-пиновую контактную панель.
Подключать RFID RC522 можно по интерфейcу SPI.

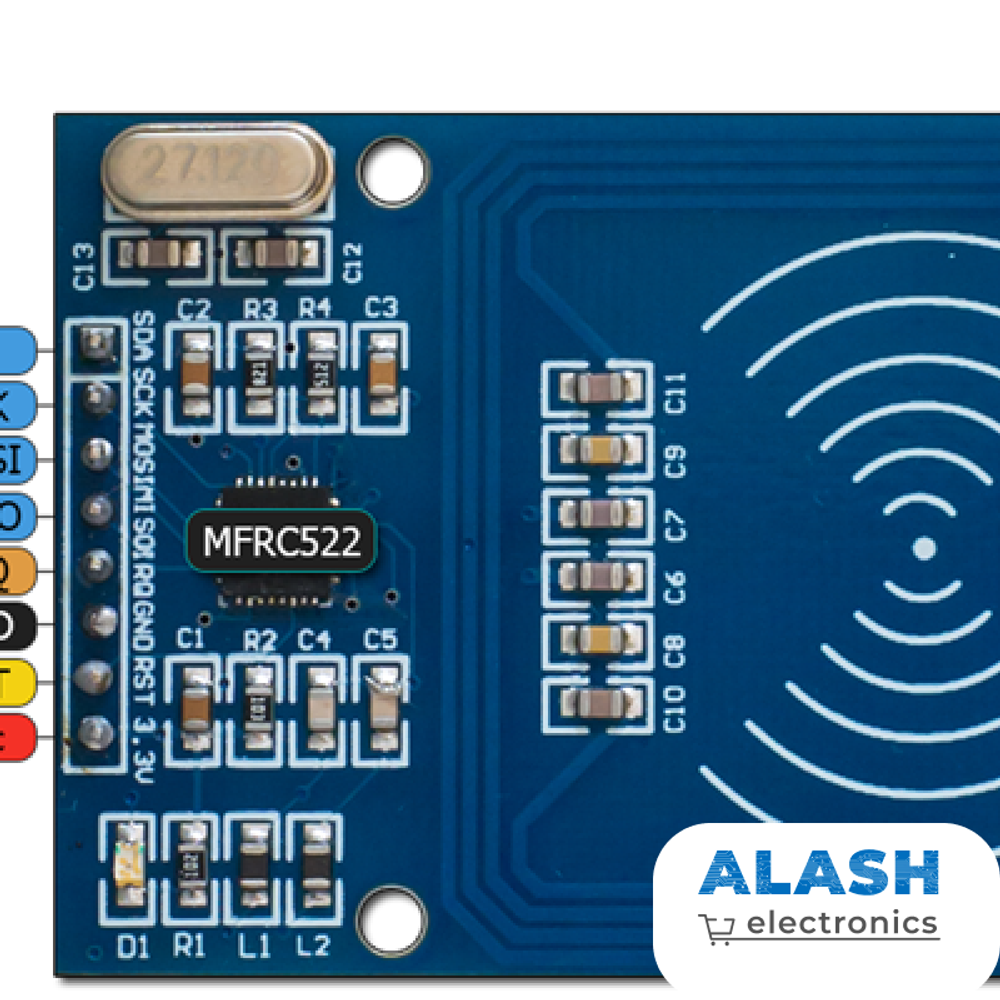

Модуль RFID RC522 имеет 8-пиновый разъем стандарта 2,54 мм:
- SDA — Slave Select — выбор ведомого, SPI;
- SCK — Serial Clock — тактовый сигнал, SPI;
- MOSI — Master Output Slave Input — данные от ведущего к ведомому, SPI;
- MISO — Master Input Slave Output — данные от ведомого к ведущему, SPI;
- IRQ — линия прерываний;
- GND — земля
- RST — линия сброса. Данный пин подлючается к цифровму порту с ШИМ (PWM);
- VCC — питание 3.3 В.
