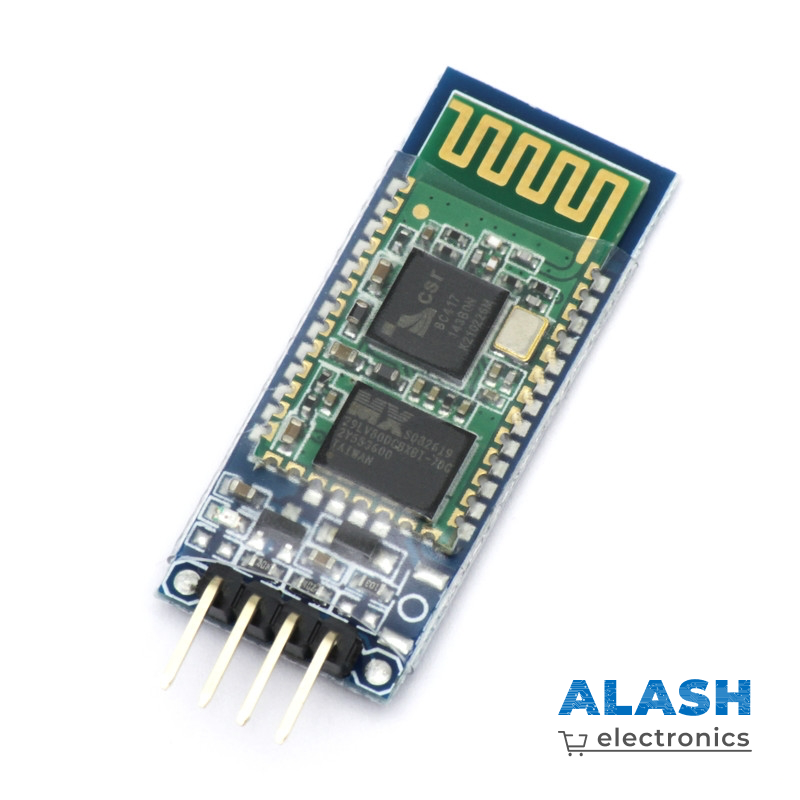

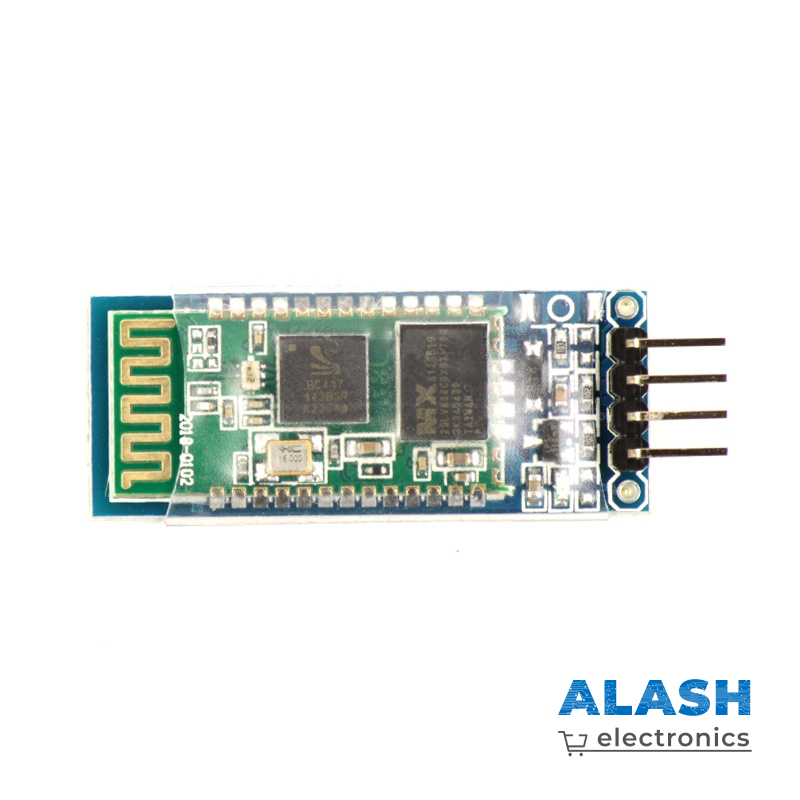

Bluetooth-модуль HC-06

Name: Bluetooth-модуль HC-06
SKU: 10

(0)

Добавить в сравнение

В корзине шт Перейти

Купить в 1 клик

Bluetooth-модуль HC-06 – простой способ беспроводного дистанционного управления вашим устройством с помощью Bluetooth. Со стороны управляемого устройства, такого как Arduino, этот модуль выглядит как обычный последовательный интерфейс. Поэтому вы можете отладить всё общение с устройством на компьютере, а потом просто подключить этот Bluetooth-модуль, и всё заработает как надо.

С HC-06 вы можете, например, управлять устройством прямо со своего смартфона. Поставив на телефон или планшет одну из многочисленных программ (терминалов) для управления через Bluetooth, вы можете превратить его в настоящий продвинутый джойстик, и ваше устройство сможет принимать и выполнять все отправленные команды. Например, послушно поворачивать вслед за поворотом смартфона. Точно так же можно связаться со своим устройством с ноутбука, или с любого другого прибора, который может подключаться к другим Bluetooth-устройствам. Сфера применения этого модуля не исчерпывается управлением. Его можно использовать и для пересылки показаний разнообразных сенсоров.

Описание

Для передачи данных можно использовать любой терминал, наиболее простой и бесплатный – Termite (Baud rate: 9600, Append nothing).

HC-06 отличается от HC-05 тем, что ему недоступны оба режима работы: ведомый (slave) и ведущий (master). HC-06 работает только ведомым, то есть он не способен находить другие устройства и самостоятельно устанавливать с ними связь.

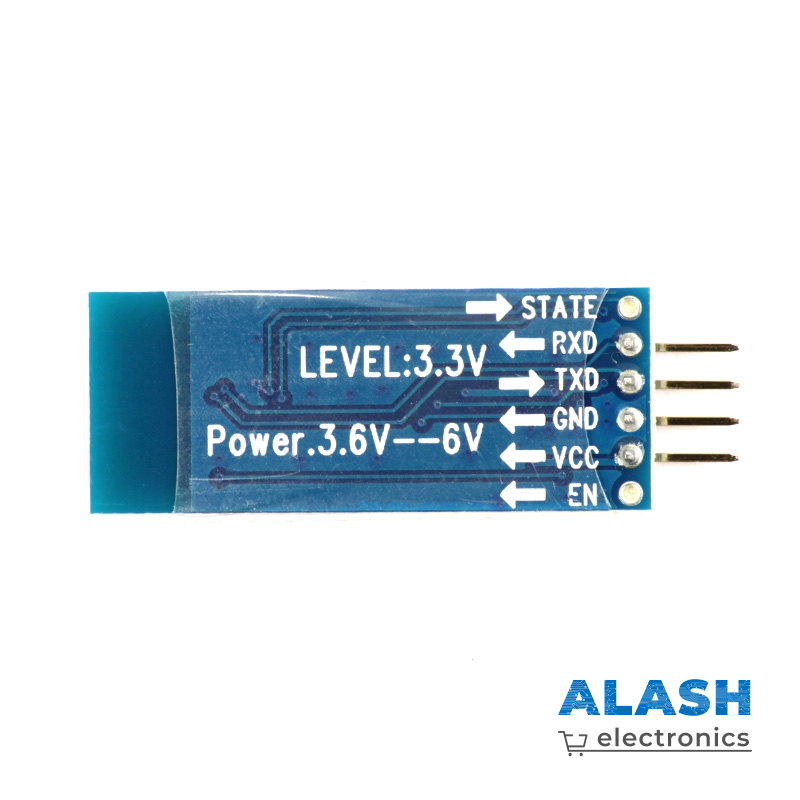

Распиновка

STATE – проверка состояние модуля. На этом контакте дублируется сигнал, который отображает встроенный на плате светодиод. Если он очень быстро мигает, значит модуль находится в активном состоянии. В режиме установления связи ток составляет ~30-40 мА. Когда модуль устанавливает связь с другим устройством, светодиод просто горит. В режиме передачи данных ток составляет ~10 мА.
RX – получение данных
TX – передача данных
GND – подключается к земле
+5V – питание 5 В
EN – включение / выключение модуля. Если на этот контакт подать логическую 1 (5 В) – модуль выключится, если подать логический 0 или не подключаться к этому контакту – модуль будет работать.
