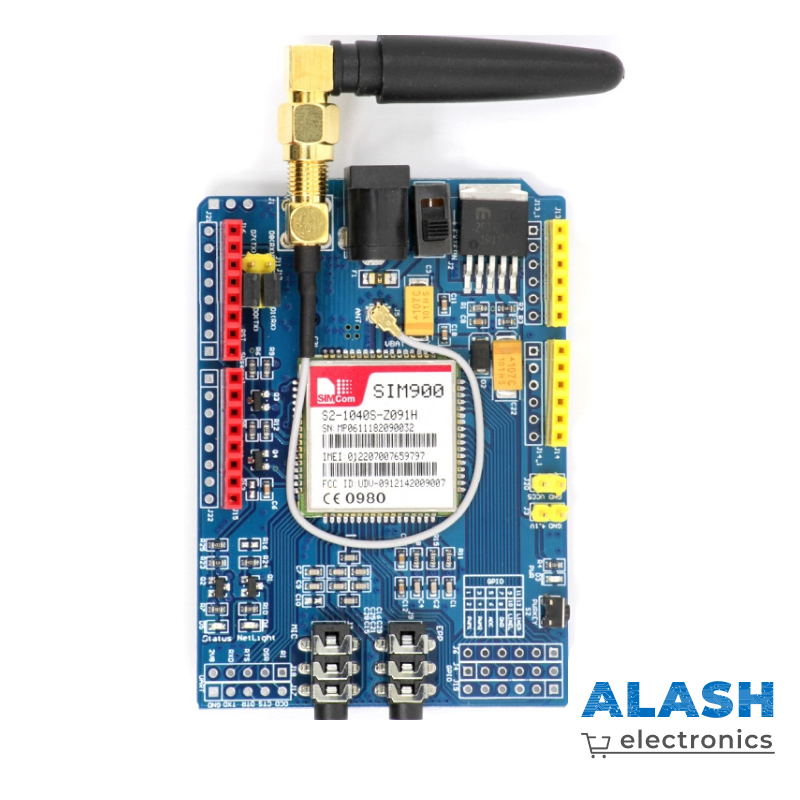

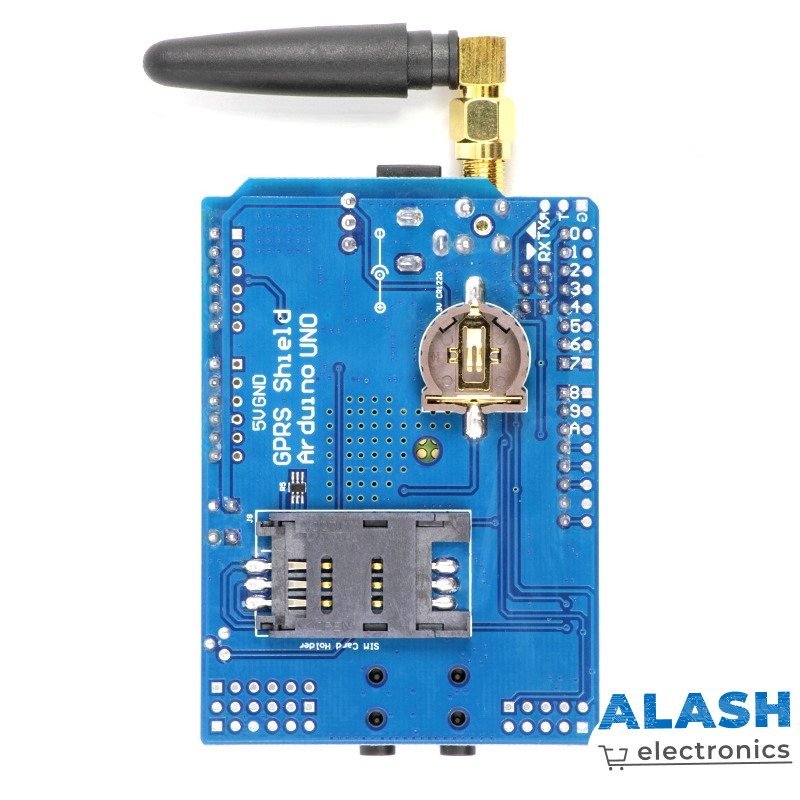

Плата GSM модуля на стороне компонентов содержит соединители для подключения антенны, наушников и микрофона. На обратной стороне платы размещены держатель батареи CR1220 (3V), поддерживающий работу часов модуля, и отсек для установки SIM-карты. Кроме функции связи, GSM/GPRS модуль имеет 12 GPIOs, 2 ШИМ и АЦП.
Нет связи с Arduino по последовательному порту?
- Проверьте питание платы
- Проверьте правильность установки перемычек
Не отправляются SMS-сообщения?
- Проверьте наличие внешнего питания шилда
- Проверьте баланс SIM-карты
Требуется зарегистрировать устройство?
- Обратитесь для консультации в колл-центр Вашего оператора
Обзор аппаратного обеспечения
Плата расширения SIM900 GSM/GPRS Shield – это GSM-модем, который может быть интегрирован в большое количество проектов интернета вещей (IoT). Вы можете использовать эту плату расширения, чтобы выполнять почти все, что может обычный сотовый телефон; текстовые SMS сообщения, совершать или принимать телефонные звонки, выполнять подключение к интернету через GPRS, TCP/IP, и многое другое! В довершение всего, плата расширения поддерживает четырехдиапазонную сеть GSM/GPRS, что означает, что она работает практически в любой точке мира.
Плата расширения SIM900 GSM/GPRS Shield разработана для того, чтобы снабдить чип SIM900 всем необходимым для взаимодействия с Arduino, а также несколькими дополнительными вкусностями, чтобы воспользоваться уникальными функциями чипа.
