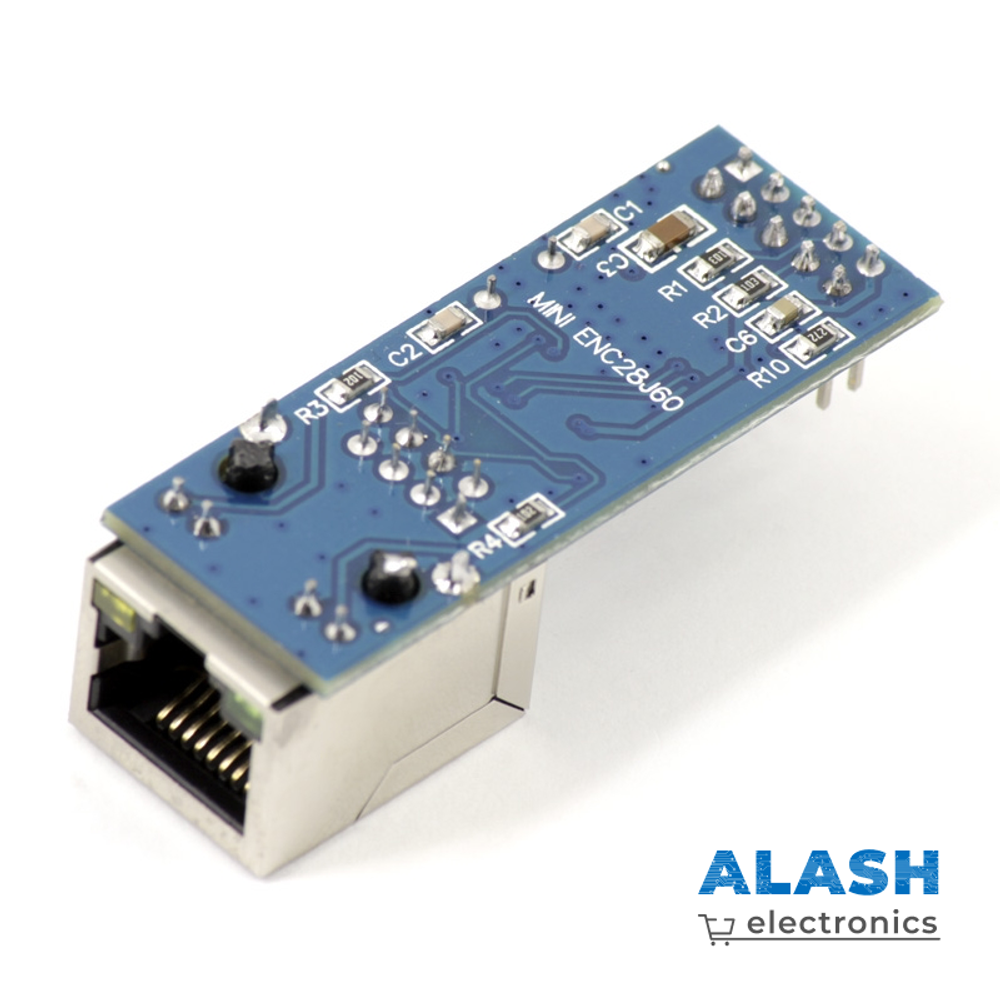

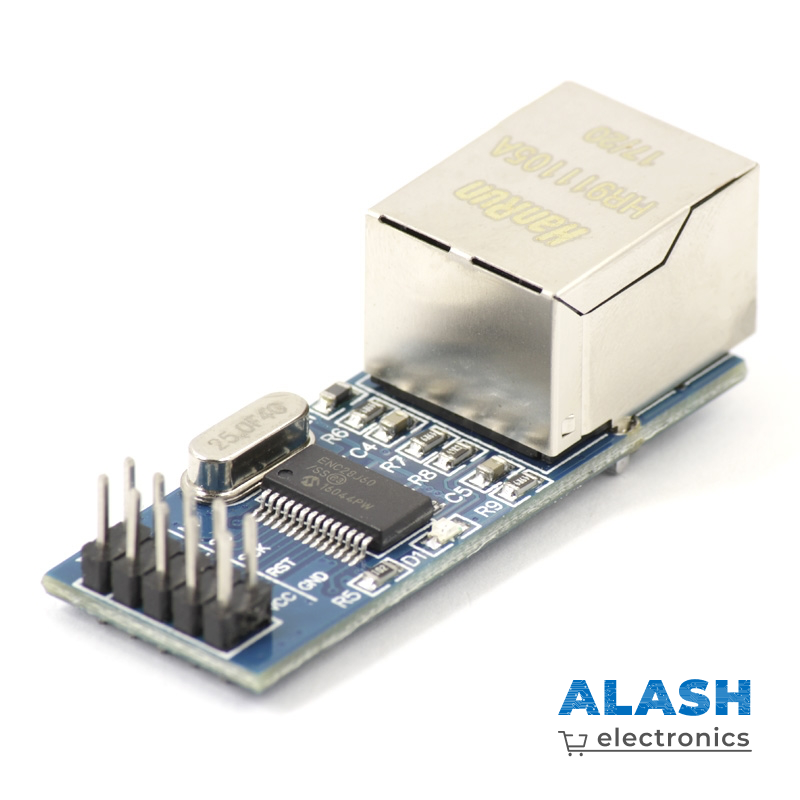

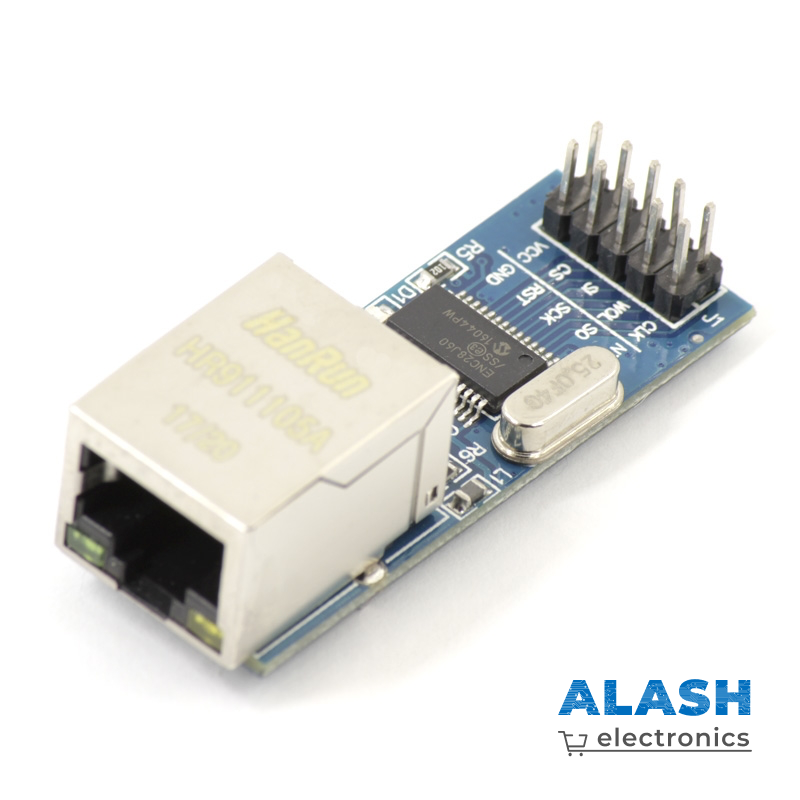

Сетевой Ethernet модуль ENC28J60

На плате имеется разъем RJ-45, включающий в себя трансформатор, обеспечивающий гальваническую развязку модуля от кабеля TCP/IP, и 2 светодиода, свечение которых сообщает о обмене данными. Кварцевый резонатор модуля рассчитан на частоту 25 МГц. Разъем подключения к управляющему микроконтроллеру (например, к плате Arduino) имеет 10 контактов:

• VCC – питание, «+»;
• GND – питание, «земля»;
• SCK – тактирование (SPI);
• SO – MISO, выход данных (SPI);
• SI – MOSI, вход данных (SPI);
• CS – вход выбора микросхемы (SPI);
• INT – выход прерывания при приеме пакета;
• RESET – сброс;
• CLKOUT – Clock output, выход тактирования;
• WOL – прерывание.

Подключение к Arduino:

• VCC –> 3.3V;
• • GND –> GND;
• SCK –> 13;
• SO –> 12;
• SI –> 11;
• CS –> 8.

Аппаратные возможности модуля ENC28J60 и соответствующая программа микроконтроллера позволяют создать простой веб-сервер. Модуль связывает управляющий контроллер через интерфейс SPI с сетью TCPIP. ENC28J60 Ethernet модуль для Ардуино может служить не только частью прибора автоматики, но и наглядным пособием для изучения сети TCP/IP и методов построения веб-сервера.
