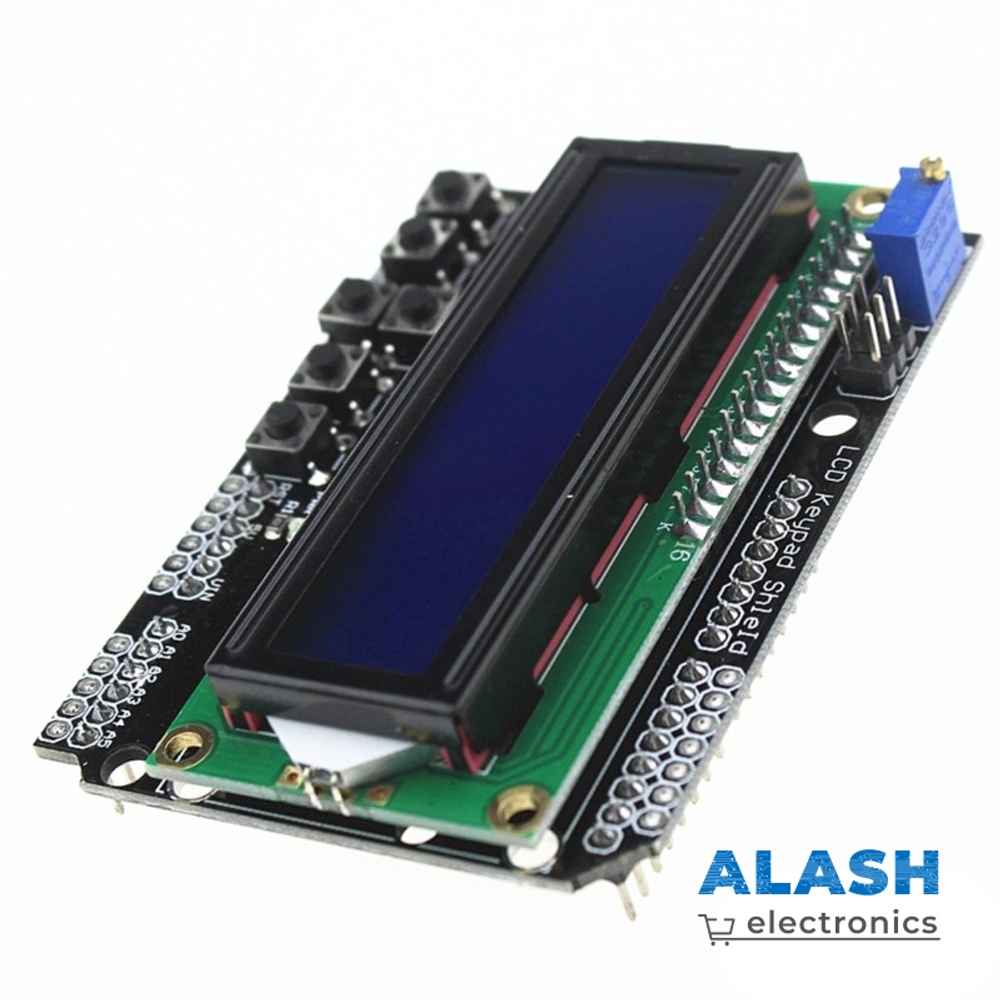

LCD Keypad Shield — одна из самых популярных плат расширения для Arduino. Она может существенно упростить работу с жидкокристаллическими экранами, позволяя разработчику сосредоточиться на других задачах.
Индикация осуществляется с помощью LCD-дисплея 1602, управление – через встроенные кнопки. Есть возможность регулировки яркости дисплея прямо на плате с помощью подстроечного резистора. Плата снабжена разъемами, в которые могут быть подключены другие устройства, например, датчики. Для работы с экраном используются пины 4-10, для определения нажатия кнопок — только один аналоговый пин A0. Свободными являются цифровые пины 0-3, 11-13 и аналоговые пины A1-A5.
Подключение, как и в случае с другими шилдами, производится одним движением: необходимо просто состыковать шилд с платой из семейства Arduino (Diecimila, Duemilanove, UNO, Mega).
