Реле шилд для WeMos D1 mini

Name: Реле шилд для WeMos D1 mini
SKU: 150

(0)

Добавить в сравнение

В корзине шт Перейти

Купить в 1 клик

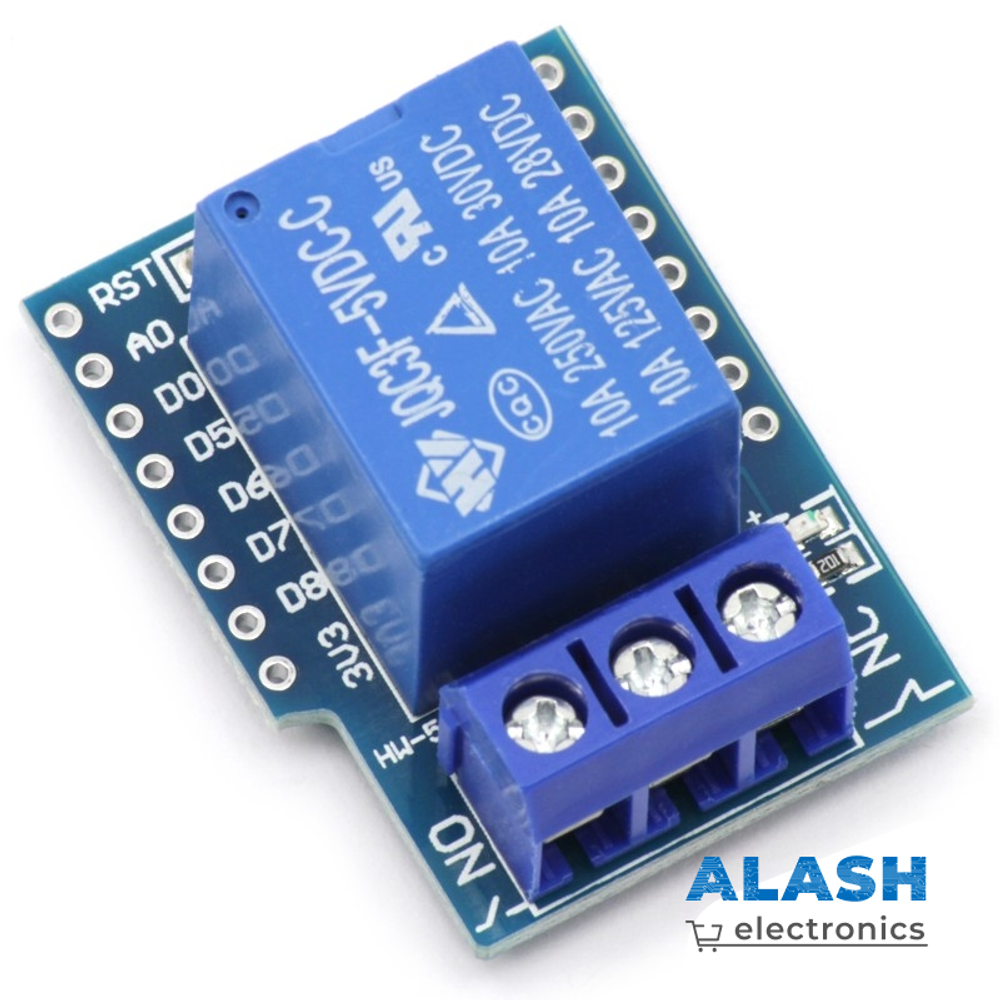

Реле шилд для WeMos D1 mini — это плата расширения с электромагнитном реле, предназначенная для установки на WeMos D1 mini. Модуль позволяет управлять силовыми цепями постоянного (28VDC 10A) или переменного тока (250VAC 10A), например, коммутировать (подключать и отключать) различные устройства к сети ~220 В. Так же на плате присутствует светодиод сигнализирующий о наличии логической «1» на входе «D1» модуля.

На плате WeMos Relay Shield установлено электромагнитное реле, контакты силовой части которого переключаются при смене логических уровней на выводе «D1».

При отсутствии сигнала на входе «D1» или наличии на нём уровня логического «0», обмотка реле не подключена, светодиод не светится, выходные контакты находятся в нормальном состоянии: «NO» (Normally Open) разомкнуты, «NC» (Normally Closed) замкнуты.
При подаче на вход «D1» уровня логической «1», обмотка реле подключается через транзистор к напряжению питания платы 5 В (выводы «5V» и «GND»), светодиод включается, выходные контакты «NO» (Normally Open) замыкаются, «NC» (Normally Closed) размыкаются.

Описание

Особенности шилда:

Используемые выводы: D1, 5V, GND
Напряжение коммутируемой цепи (силовой части): до ~250 В переменного тока, до 30 В постоянного тока
Количество коммутирующих контактов: 3 (переключение)
Ток коммутируемой цепи (силовой части): до 10 А постоянного или переменного тока

Подключение:

Перед установкой шилда, к его выводам нужно припаять разъемы идущие с ним в комплекте.
Все Shield WeMos устанавливаются на плату WEMOS D1 mini без использования проводов.
На всех платах WeMos имеется вырез возле вывода 3V3. При установке Shield вырезы всех плат должны находиться с одной и той же стороны (друг над другом).
