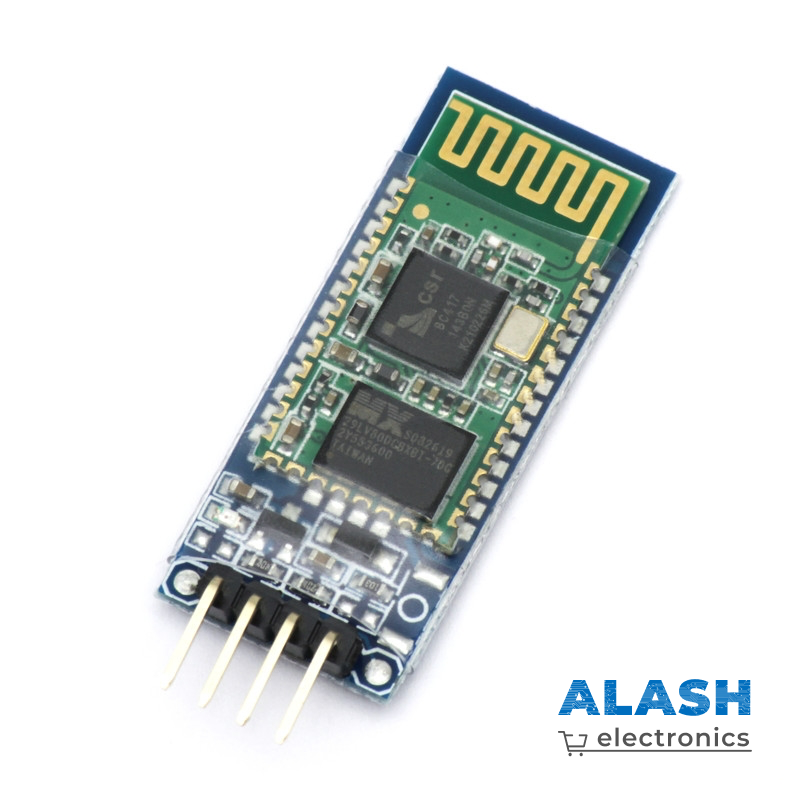

Bluetooth-модуль HC-06

Для передачи данных можно использовать любой терминал, наиболее простой и бесплатный – Termite (Baud rate: 9600, Append nothing).

HC-06 отличается от HC-05 тем, что ему недоступны оба режима работы: ведомый (slave) и ведущий (master). HC-06 работает только ведомым, то есть он не способен находить другие устройства и самостоятельно устанавливать с ними связь.

Распиновка

• STATE – проверка состояние модуля. На этом контакте дублируется сигнал, который отображает встроенный на плате светодиод. Если он очень быстро мигает, значит модуль находится в активном состоянии. В режиме установления связи ток составляет ~30-40 мА. Когда модуль устанавливает связь с другим устройством, светодиод просто горит. В режиме передачи данных ток составляет ~10 мА.
• RX – получение данных
• TX – передача данных
• GND – подключается к земле
• +5V – питание 5 В
• EN – включение / выключение модуля. Если на этот контакт подать логическую 1 (5 В) – модуль выключится, если подать логический 0 или не подключаться к этому контакту – модуль будет работать.
