Bluetooth-модуль HC-05

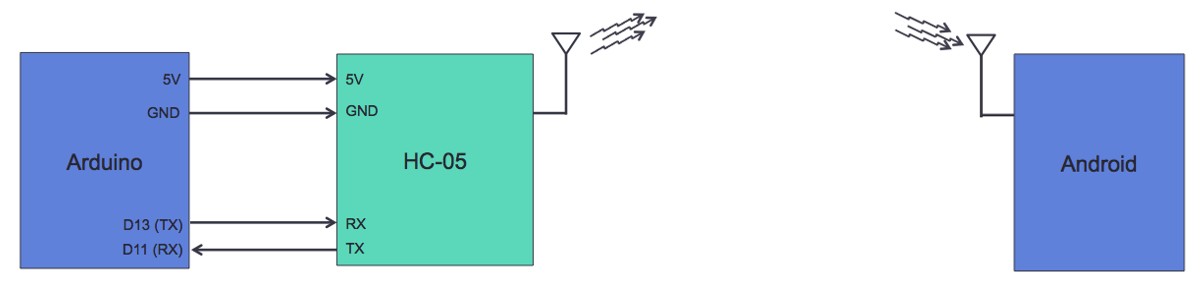

Модуль Bluetooth HC-05 позволяет наладить двунаправленную радиосвязь по протоколу bluetooth при управлении различными объектами. Модуль, установленный в прибор с микроконтроллером или без, связывает его, используя радиосвязь по протоколу bluetooth с персональным компьютером или смартфоном на Android.

Второе применение – связь двух приборов по схемам микроконтроллер–микроконтроллер или микроконтроллер–прибор. Устройство подключается через проводной интерфейс USART. Применение HC-05 прокладывает мост между приборами USART–bluetooth–USART. МК воспринимает модуль bluetooth HC-05 как ответное устройство USART, а за организацию связи отвечает электроника модуля. При использовании устройства инженеру не требуются знания в области bluetooth.

HC-05 отличается от HC-06 тем, что ему доступны оба режима работы: ведомый (slave) и ведущий (master). А вот HC-06 работает только ведомым, то есть он не способен находить другие устройства и самостоятельно устанавливать с ними связь.

Для входа в режим конфигурирования AT командами необходимо подключить контакт EN к «земле» и во время включения модуля нажать на нем кнопку. Как только индикаторный светодиод на модуле начнет мигать каждые две секунды, можно отпускать кнопку — модуль перешел в режим конфигурирования. ВНИМАНИЕ! По умолчанию скорость передачи данных в режиме конфигурирования составляет 38 400 бод.

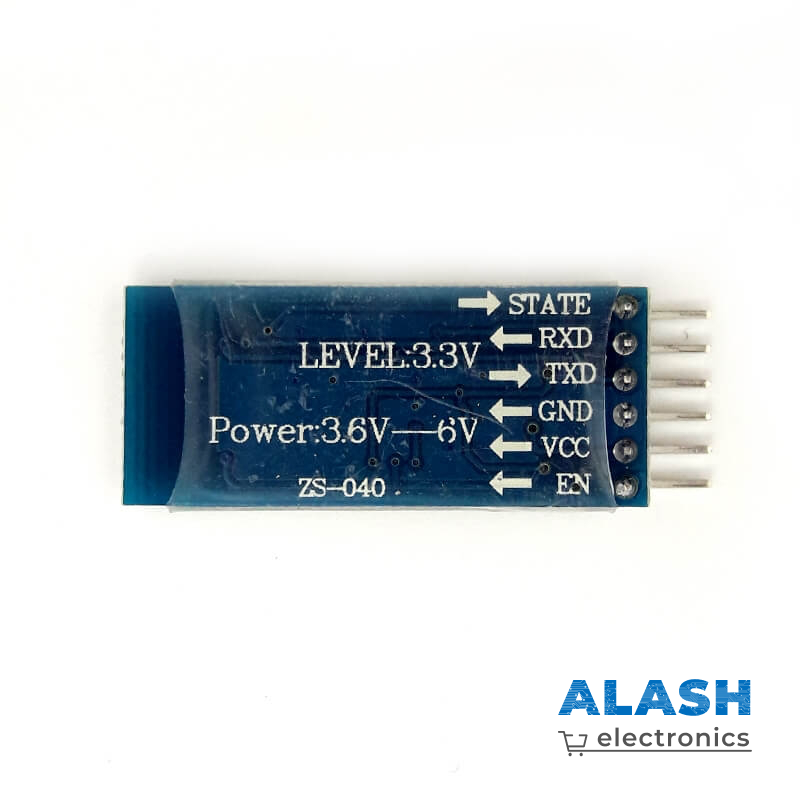

Распиновка

• STATE – проверка состояние модуля. На этом контакте дублируется сигнал, который отображает встроенный на плате светодиод. Если он очень быстро мигает, значит модуль находится в активном состоянии. В режиме установления связи ток составляет ~30-40 мА. Когда модуль устанавливает связь с другим устройством, светодиод просто горит. В режиме передачи данных ток составляет ~10 мА.
• RX – получение данных
• TX – передача данных
• GND – подключается к земле
• +5V – питание 5 В
• EN (Key) – включение / выключение модуля. Если на этот контакт подать логическую 1 (5 В) – модуль выключится, если подать логический 0 или не подключаться к этому контакту – модуль будет работать.
