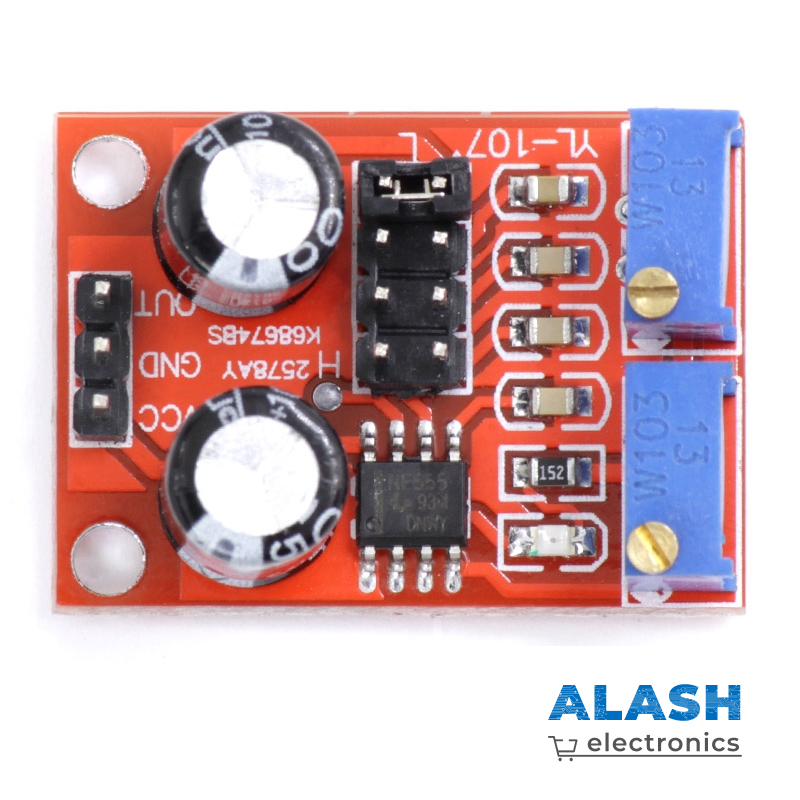

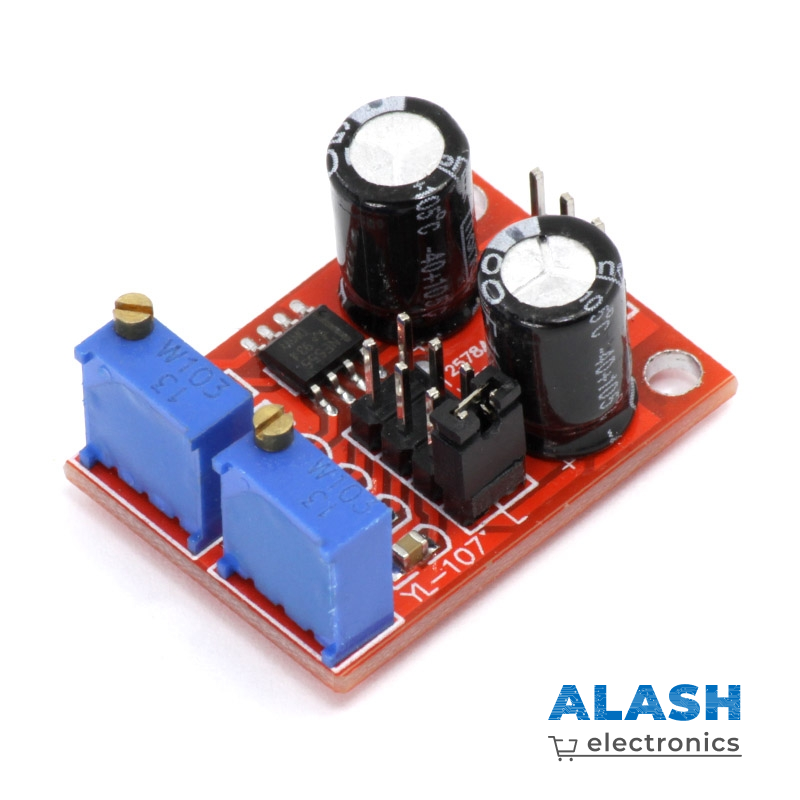

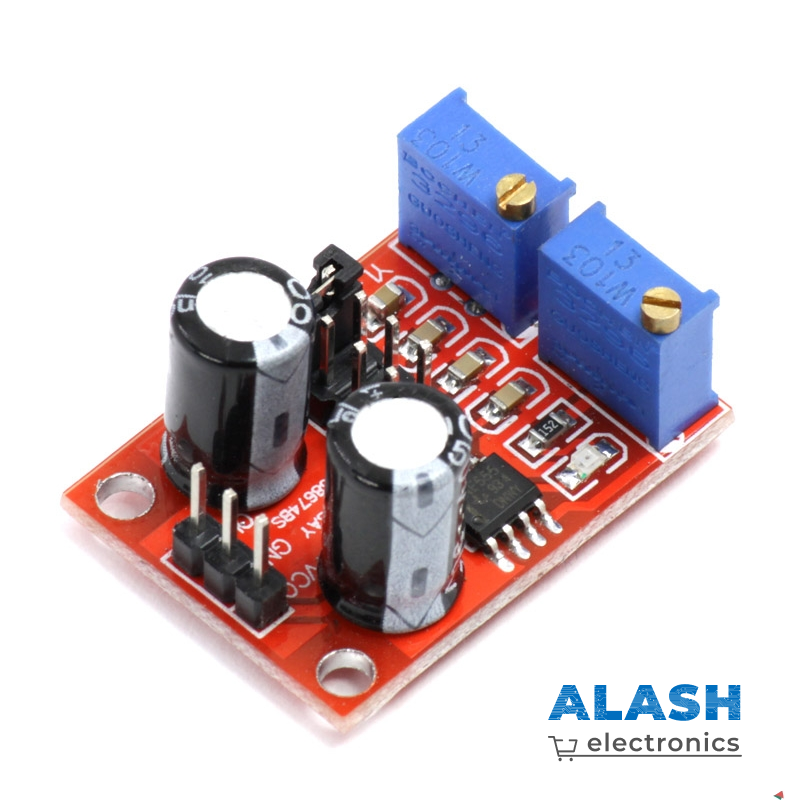

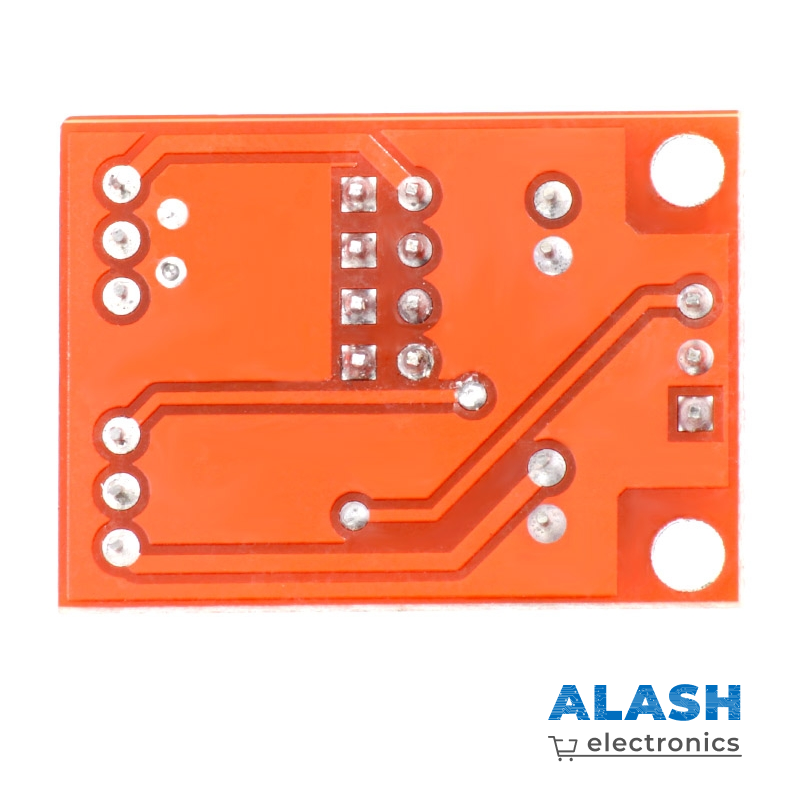

Модуль генератора импульсов на NE555

Диапазон регулировки частоты выходных импульсов регулируется с помощью перемычки в 4 диапазонах:

• 1 Гц – 50 Гц
• 50 Гц – 1 кГц
• 1 кГц – 10 кГц
• 10 кГц – 200 кГц

Выходной ток генератора не превышает 35 мА, поэтому для управления более мощной нагрузкой необходим усилитель тока выходного каскада. При изменении диапазона частот следует отключать питание модуля.

Особенности модуля:

• Подстройка частоты импульсов в выбранном диапазоне осуществляется резистором R1
• Скважность задается с помощью подстроечного резистора R2
• Амплитуда выходных импульсов пропорциональна напряжению источника питания (4,2 – 11,4 В)
• Питание модуля может осуществляется от Arduino или от внешнего источника питания
