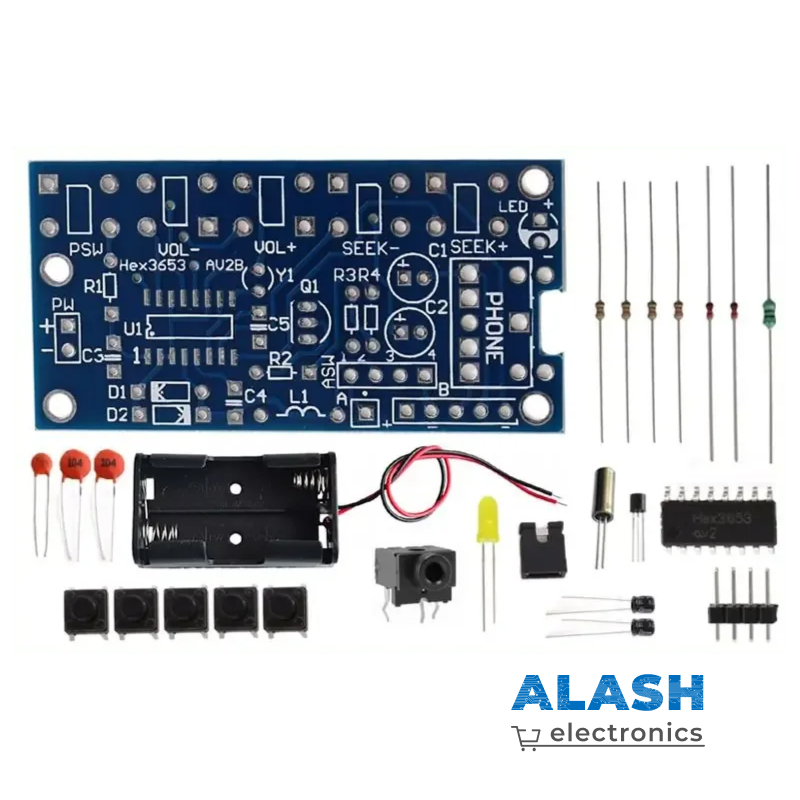

Радиоконструктор: FM-радиоприёмник

В наборе поставляется множество различных электронных компонентов: резисторы, конденсаторы, индуктивность, диоды, микросхема, аудио разъём и кнопки. Характеристика радиоприемника: 1. Диапазон частот: FM 2. Напряжение питания: 1.8-3.6 постоянного тока 3. Рабочий ток: 19 мА 4. Рабочая частота: 76-108 МГц 5. Выходное сопротивление: 32 Ом 6. Рабочая температура: -40 ℃ ~ 85 ℃ 7. Рабочая влажность: 0% ~ 95% RH 8. Размер: 57*32*20 мм Этапы установки: 1: Установите микросхему RDA5807 на U1. На углу микросхемы есть точка, которая указывает на 1-ю ножку для правильной установки микросхемы 2: Установите кварцевый генератор 32.768кГц на Y1 3: Установите резисторы 10кОм на R1, R2, R3 и R4 4: Установите индуктивность 10мкГн на L1 5: Установите керамический конденсатор 33пФ на C4 (33) 6: Установите керамический конденсатор 100нФ на C3 и С5 (104) 7: Установите электролитический конденсатор 100 мкФ на C1 и C2 8: Установите диод 1N4148 на D1 и D2 C3. 1 шт. 0022 пФ (223) 9: Установите транзистор NPN SS8050 на Q1 согласно положению на плате 10: Установите тактовые кнопки 5 штук 11: Установите аудиоразъём 3.5 мм для подключения наушников 12: Подключите батарейный отсек к плате (красный провод плюс - черный провод минус) 13: Установите светодиод на плату (LED) Кнопки слева — направо: 1. Включить/выключить радио 2. Громкость уменьшить 3. Громкость увеличить 4. Предыдущая станция 5. Следующая станция
