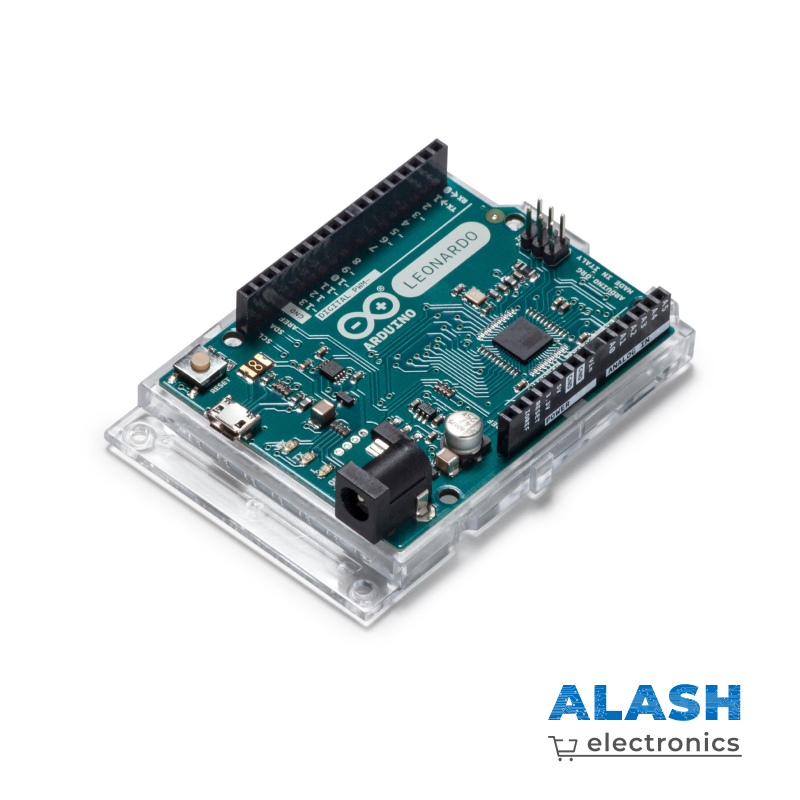

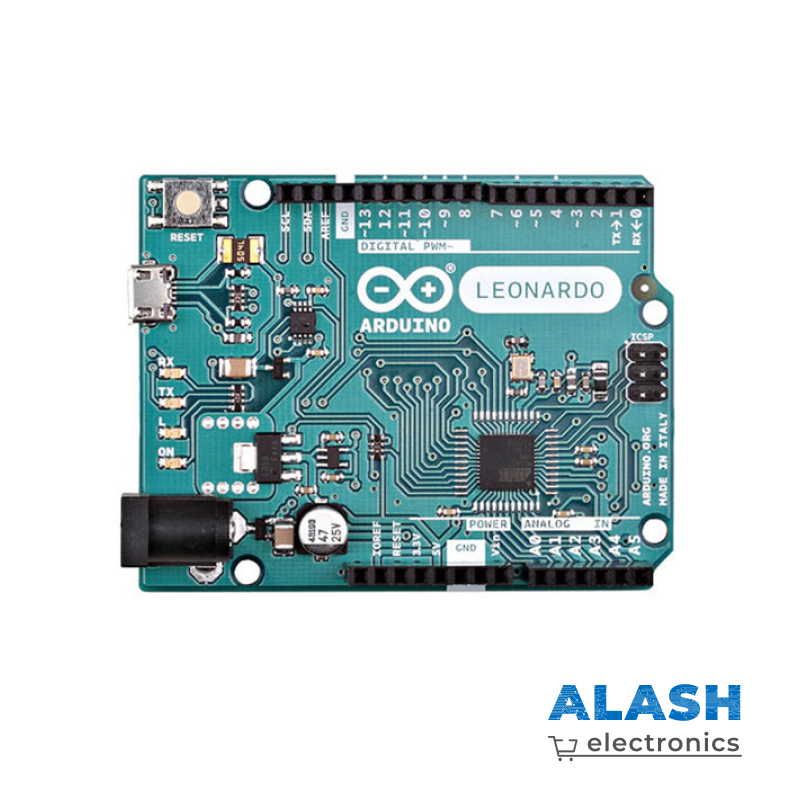

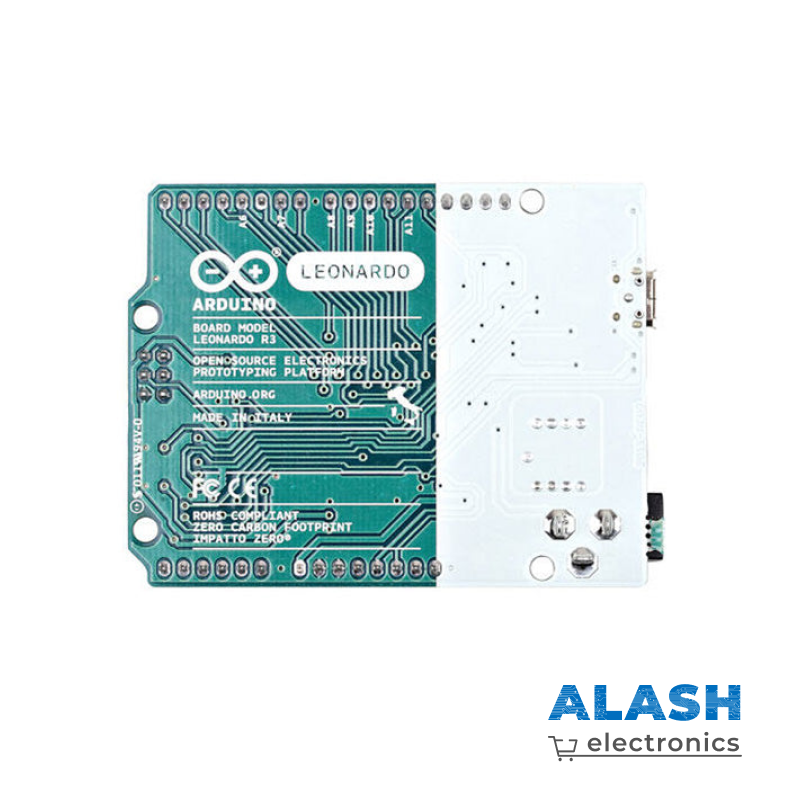

Arduino Leonardo

Name: Arduino Leonardo
SKU: 116

(0)

Добавить в сравнение

В корзине шт Перейти

Купить в 1 клик

Это последняя модель Arduino Leonardo, оригинальная, произведённая в Италии .

Arduino — это открытая платформа, которая позволяет собирать всевозможные электронные устройства. Arduino будет интересен креативщикам, дизайнерам, программистам и всем пытливым умам, желающим собрать собственный гэджет. Устройства могут работать как автономно, так и в связке с компьютером. Всё зависит от идеи.

Платформа состоит из аппаратной и программной частей; обе чрезвычайно гибки и просты в использовании. Для программирования используется упрощённая версия C++, известная так же как Wiring. Разработку можно вести как с использованием бесплатной среды Arduino IDE, так и с помощью произвольного C/C++ инструментария. Поддерживаются операционные системы Windows, MacOS X и Linux.

Arduino Leonardo — это плата схожая по характеристикам с Arduino Uno, но с несколько отличающимся микроконтроллером и его обвязкой.

В качестве микроконтроллера используется ATmega32u4. Он же используется и в качестве USB-UART преобразователя для прошивки. Этим Arduino Leonardo выделяется среди остальных плат Arduino, где для коммуникации используется дополнительный микроконтроллер. Это имеет следующие последствия:

Arduino Leonardo “смотрит” в сторону USB через виртуальный serial-порт, не через аппаратный. Это означает, что 0-й и 1-й контакты аппаратного порта остаются свободными и вы можете использовать их одновременно с коммуникацией с компьютером. Виртуальный serial-порт доступен через класс Serial, а аппаратный — через класс Serial1.
При сбросе микроконтроллера его соединение с компьютером теряется и поднимается заново. Это усложняет процесс прошивки, но не должно являться особой проблемой, т.к. Arduino IDE поддерживает этот процесс.
При открытии serial-соединения с компьютера загруженный скетч не перезагружается. Это означает, что если вы отсылаете данные по serial до реального открытия соединения, они уйдут в никуда и вы не сможете их увидеть.
С точки зрения компьютера Arduino Leonardo является ID устройством (вроде клавиатуры или мыши), поэтому сделать на основе Arduino Leonardo новый компьютерный эмулятор проще, чем с другими платами.

Описание

Питание

Arduino Leonardo может получать питание через подключение USB или от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее питание (не USB) может подаваться через преобразователь напряжения AC/DC (блок питания) или аккумуляторной батареей. Преобразователь напряжения подключается посредством разъема 2.1 мм с центральным положительным полюсом. Провода от батареи подключаются к выводам Gnd и Vin разъема питания.

Платформа может работать при внешнем питании от 6 В до 20 В. При напряжении питания ниже 7 В, вывод 5V может выдавать менее 5 В, при этом платформа может работать нестабильно. При использовании напряжения выше 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 В до 12 В.

Выводы питания:

VIN. Вход используется для подачи питания от внешнего источника (в отсутствие 5 В от разъема USB или другого регулируемого источника питания). Подача напряжения питания происходит через данный вывод.
5V. Регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате. Питание может подаваться от вывода VIN через регулятор напряжения, или от разъема USB, или другого регулируемого источника напряжения 5 В.
3V3. Напряжение на выводе 3.3 В генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА.
GND. Выводы заземления.
IOREF. Вывод с рабочим напряжением вход/выходов платы. Для Leonardo это 5 В. Предполагается к использованию платами расширения для правильноего выбора рабочего напряжения.

Память

Микроконтроллер ATmega32u4 располагает 32 КБ флэш памяти, из которых 4 КБ используется для хранения загрузчика, а также 2.5 КБ ОЗУ (SRAM) и 1 КБ EEPROM (которая читается и записывается с помощью библиотеки EEPROM).

Входы и Выходы

Каждый из 20 цифровых выводов Leonardo может настроен как вход или выход, используя функции pinMode(), digitalWrite(), и digitalRead(). Выводы работают при напряжении 5 В. Каждый вывод имеет нагрузочный резистор (по умолчанию отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:

Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы подключены к соответствующим выводам микросхемы последовательной шины ATmega32U4 USB-to-TTL. Обратите внимание что у Leonardo, класс Serial относится к последовательному соединению USB CDC. Последовательное соединение через выводы 0 и 1 осуществляется через класс Serial1.
TWI: 2 (SDA) и 3 (SCL). Посредством выводов осуществляется связь I2C (TWI), для создания которой используется библиотека Wire.
Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
ШИМ: 3, 5, 6, 9, 10, 11 и 13. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite().
SPI: на разъеме ICSP. Посредством данных выводов осуществляется связь SPI, для чего используется библиотека SPI. Обратите внимание, что в Leonardo выводы SPI не разведены на цифровые вход/выходы как это было в предыдущих версиях Arduino контроллеров.
LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.
Аналоговые входы: A0-A11. Все аналоговые входы могут работать в режиме цифровых вход/выходов. Разрешение аналоговых входов — 10 бит, т.е. 1024 различных значения. По умолчанию значение на аналоговых входах измеряется от земли (0) до 5 Вольт, верхний предел диапазона может быть изменен с помощью AREF входа и функции analogReference().

Дополнительная пара выводов платформы:

AREF. Опорное напряжение для аналоговых входов. Используется с функцией analogReference().
Reset. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.

Токовая защита разъема USB

В Arduino Leonardo встроен самовостанавливающийся предохранитель (автомат), защищающий порт USB компьютера от токов короткого замыкания и сверхтоков. Хотя практически все компьютеры имеют подобную защиту, тем не менее, данный предохранитель обеспечивает дополнительный барьер. Предохранитель срабатыват при прохождении тока более 500 мА через USB порт и размыкает цепь до тех пока нормальные значения токов не будут востановлены.
