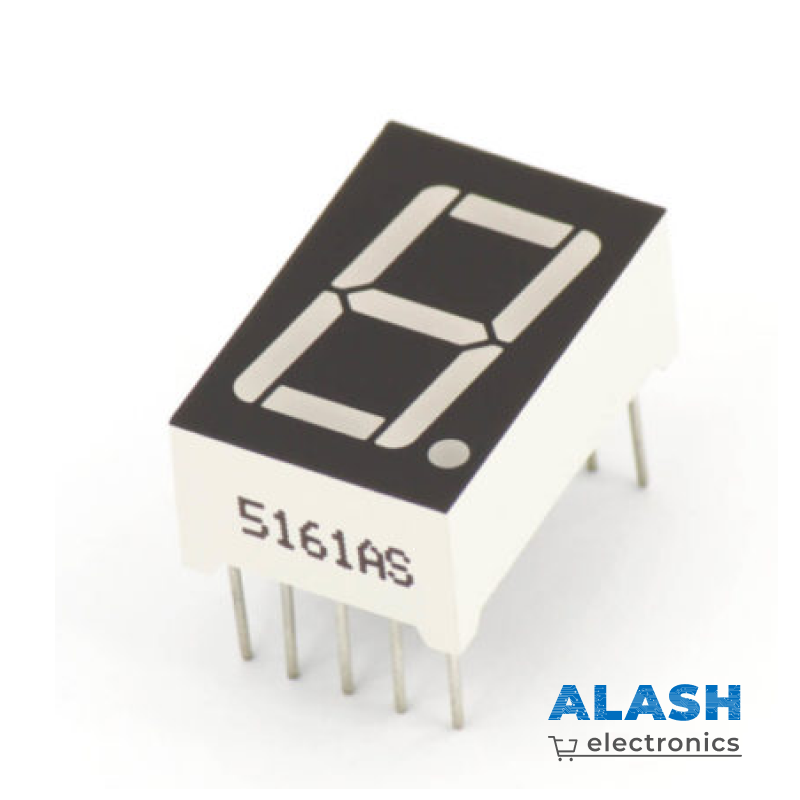

7-сегментный LED индикатор (0.56″, Красный, Общий катод)

Электрически все катоды LED-ов соединены с общим выводом катода cc. LED-ы загораются при включении их анодов (a, b, c…). Существуют так же и обратные соединения, где у индикаторов есть общий анод ca. Обычно используется несколько цифровых индикаторов, чтобы создать многозначные цифры – для этого индикаторы снабжены сегментом в виде запятой (точки) – dp. В итоге, у одного индикатора 8 сегментов, хотя называют их по числу цифровых сегментов 7-сегментным.

Цифровые LED индикаторы легко использовать, потому что управлять ими можно напрямую от выводов микроконтроллера, но также имеются специальные драйвера, которые позволяют управлять цифровым индикатором с меньшим количеством выводов микроконтроллера. Цифровые индикаторы LED бывают различных цветов, они могут быть очень яркими и большими. Для отображения всего латинского алфавита существуют индикаторы с добавочными сегментами.
