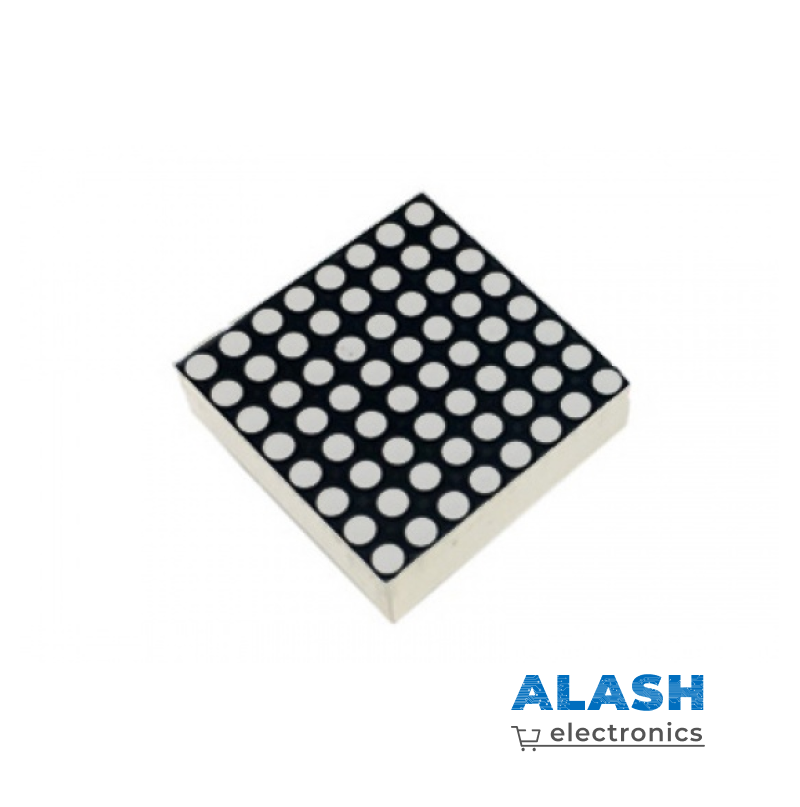

Светодиодная матрица 8х8 SMM-1588ASRG красно-зеленая

Светодиодная матрица — отличный способ отображения информации.

Снизу матрицы, находится два ряда пинов, со стандартным шагом 2.54, что позволяет удобно воткнуть сетодиодную матрицу в две беспаечные макетные платы.

Размеры и цоколёвка на картинке ниже. Отсчет пинов идет от нижнего левого угла против часовой стрелки, если держать матрицу лицевой стороной к себе. Низ находится там, где на ребре имеется выступ. Там же напечатан серийник.

Двухцветная (красный и зеленый) LED-матрица 8×8 с общим анодом, рабочее напряжение 5V, 8 пинов — анод (пины 1-4, 21-24), 8 пинов — катод зеленый (пины 5-12), 8 пинов — катод красный (пины 13-20). Нумерация пинов идет с нижнего правого угла, по часовой стрелке, если смотреть со стороны пинов (и наоборот, если смотреть со стороны диодов)
