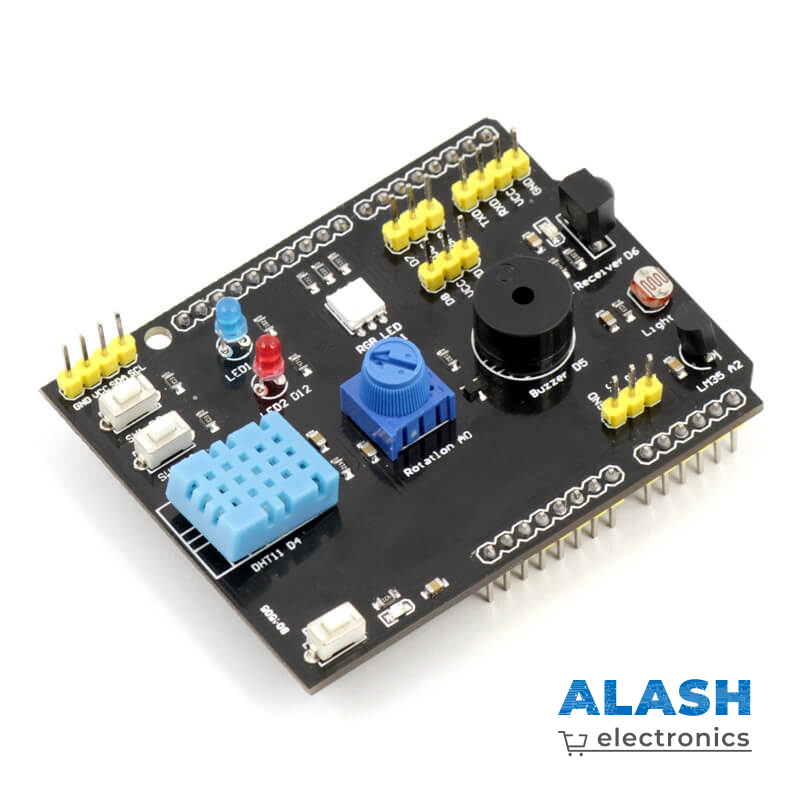

Многофункциональный шилд с DHT11 и LM35

Multi-function Shield с DHT11 и LM35 представляет многофункциональную плату расширения, выполненную в виде шилда для установки на Arduino Uno, Mega и подобные им по размерам платы.

  На плате установлены следующие датчики и устройства:

• цифровой датчик температуры и влажности DHT11 (подключен к D4);
• аналоговый датчик температуры LM35 (A2);
• аналоговый датчик освещенности (A1);
• приемник ИК сигналов с пульта (D6);
• динамик для генерации простейших звуковых сигналов (D5);
• две кнопки (D2, D3);
• потенциометр (A0);
• светодиод синий (D13);
• светодиод красный (D12);
• RGB светодиод (D9, D10, D11).
