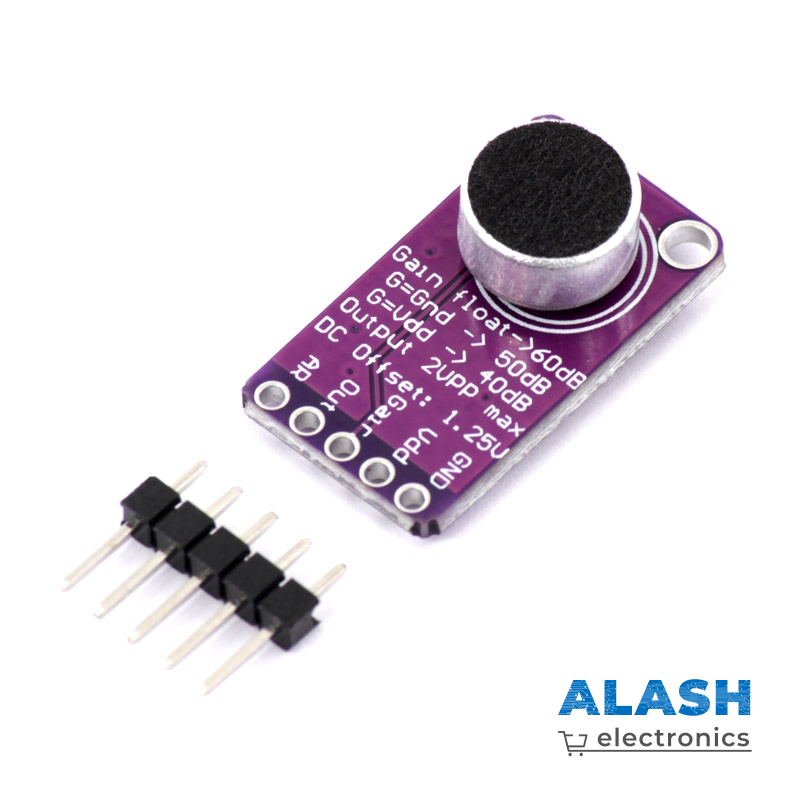

Модуль микрофона с усилителем MAX9814

Малощумящий предусилитель имеет фиксированный коэффициент усиления 12 дБ, в то время как каскад регулируемого усиления, настраиваемым автоматически от 20 дБ до 0 дБ в зависимости от напряжения выходного сигнала и порога АРУ.

Среди достоинств модуля можно выделить широкий динамический диапазон, низкий коэффициент шума и искажений, а также возможность регулировки коэффициента усиления.

Данный модуль подойдет для самых разных проектов, в которых требуется запись или анализ звука в окружающем пространстве.

Коэффициент усиления задается замыканием между собой контактов модуля:

• Gain соединен с Vdd — 40 дБ;
• Gain соединен с GND — 50 дБ;
• Gain не соединен ни с одним проводом — 60 дБ.

Контактная группа модуля:

• GND – «земля», общий провод;
• Vdd – питание;
• Gain – управление коэффициентом усиления выходного каскада;
• Out – выход звукового сигнала;
• AR – вход обратной связи.
