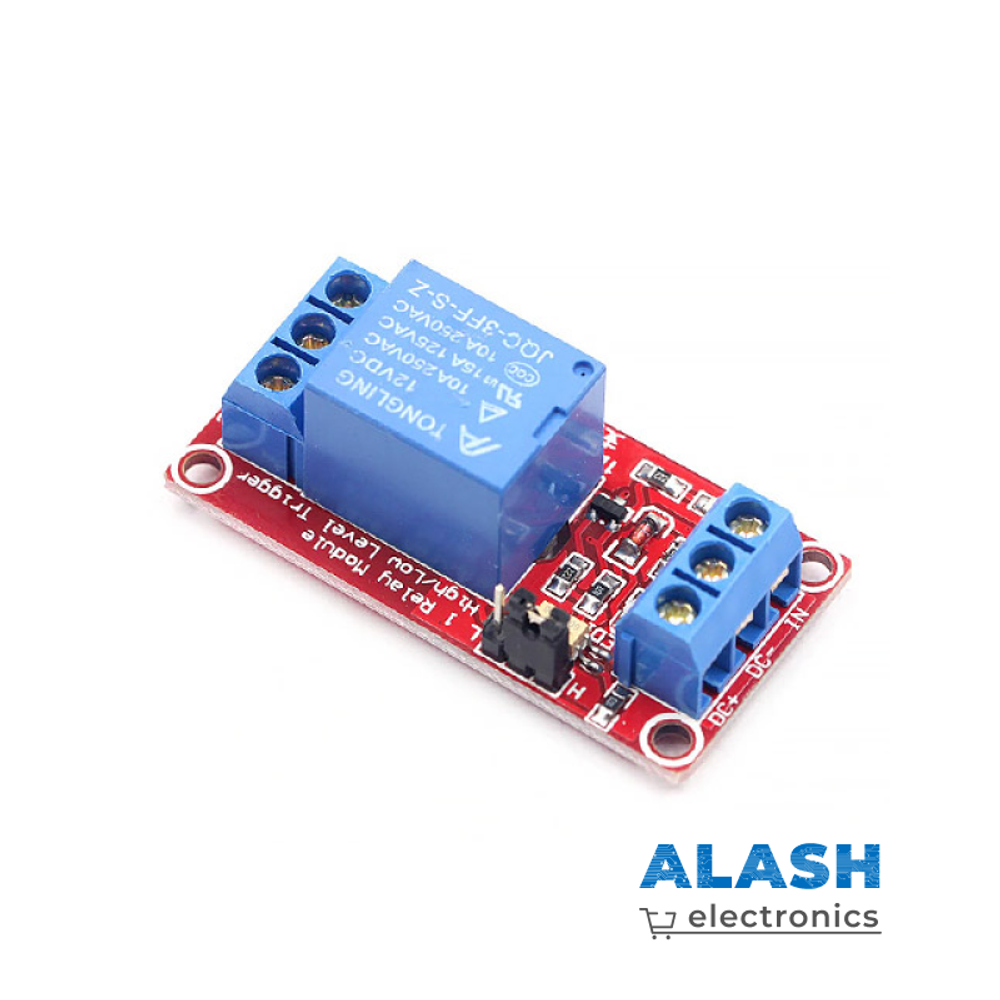

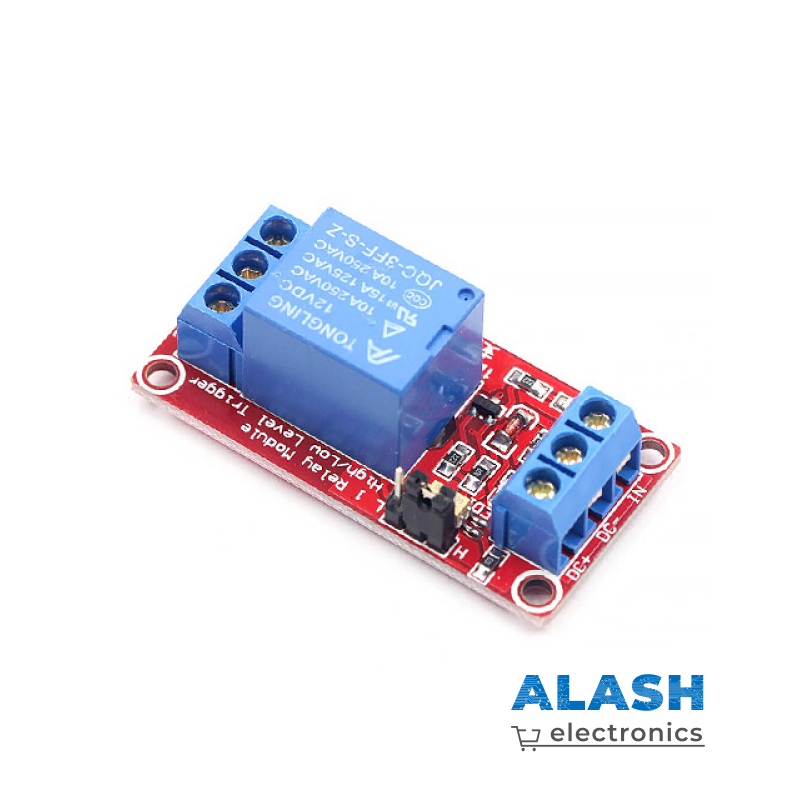

1-канальный модуль реле (12 V)

1-канальный модуль реле (12V) с выбором уровня сигнала пригодится, если в ��азных условиях необходим модуль реле, срабатывающий по высокому, либо низкому сигналу. Выбор уровня происходит с помощью установки перемычки на модуле в нужное положение. Например, если необходимо срабатывание по низкому уровню сигнала, то перемычку необходимо установить ближе к букве L, в противном случае перемычка устанавливается на контакты ближе к букве H.

Описание выводов модуля:

• DC+ – вход положительного (+) вывода источника питания;
• DC- – вход отрицательного (-) вывода источника питания;
• IN – вход управляющего сигнала;
• COM – общий выход (Common);
• NO – нормально разомкнутый выход (Normally Open);
• NC – нормально замкнутый выход (Normally Closed).
