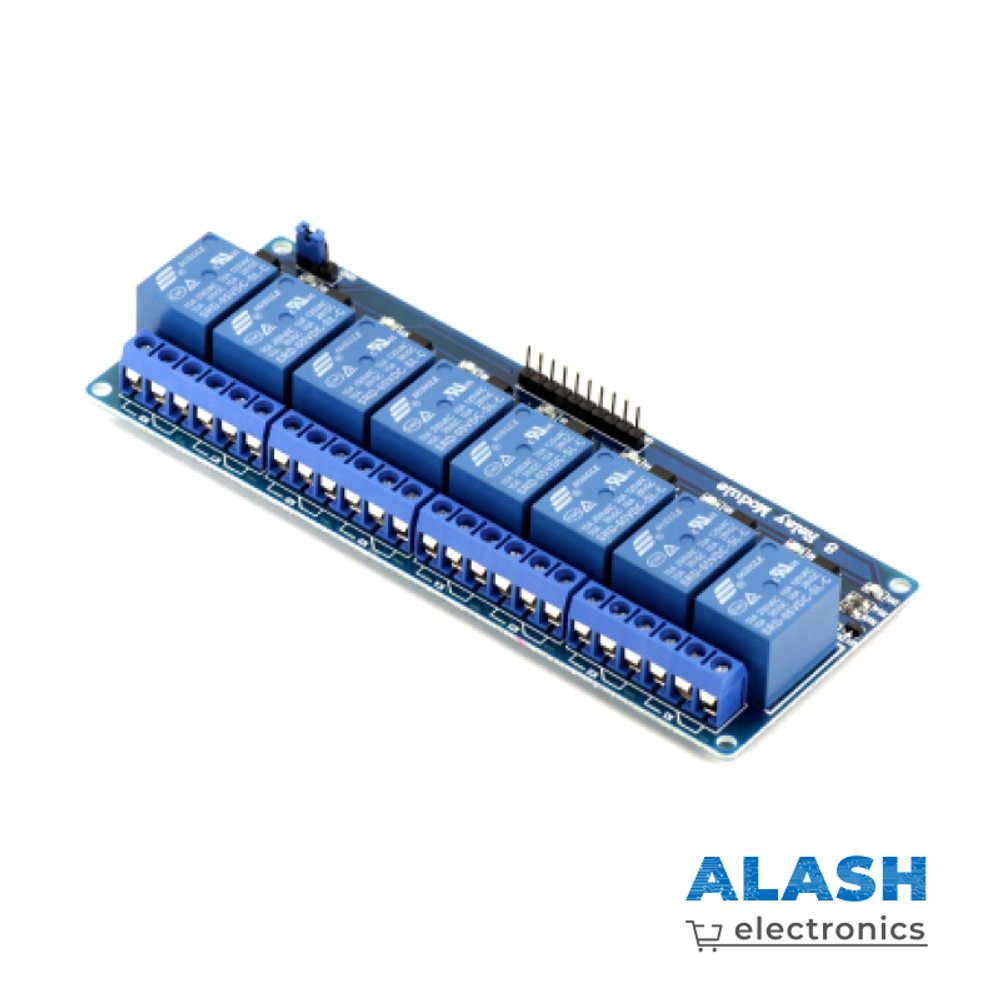

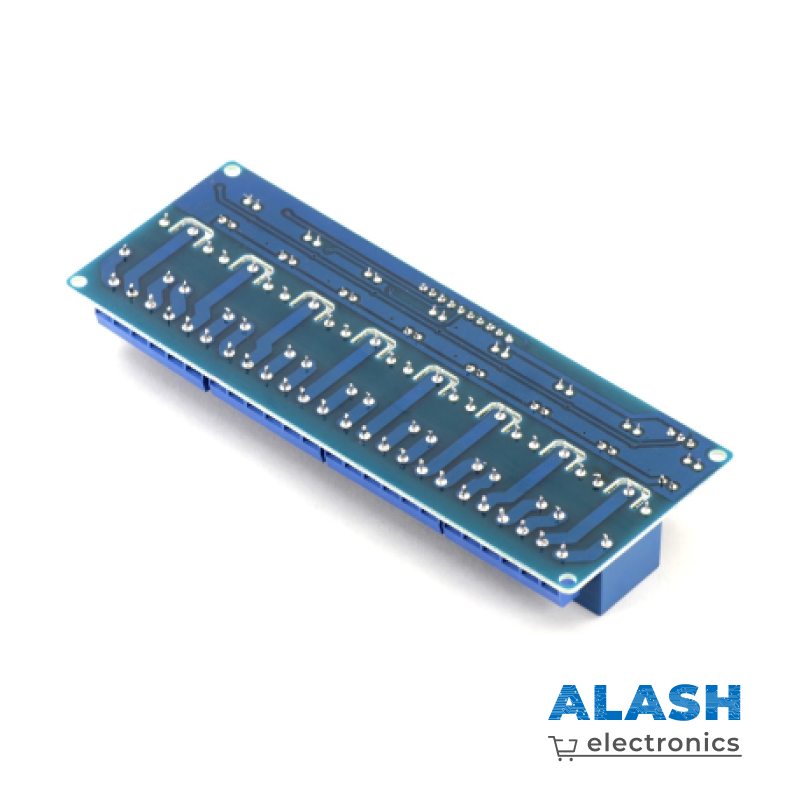

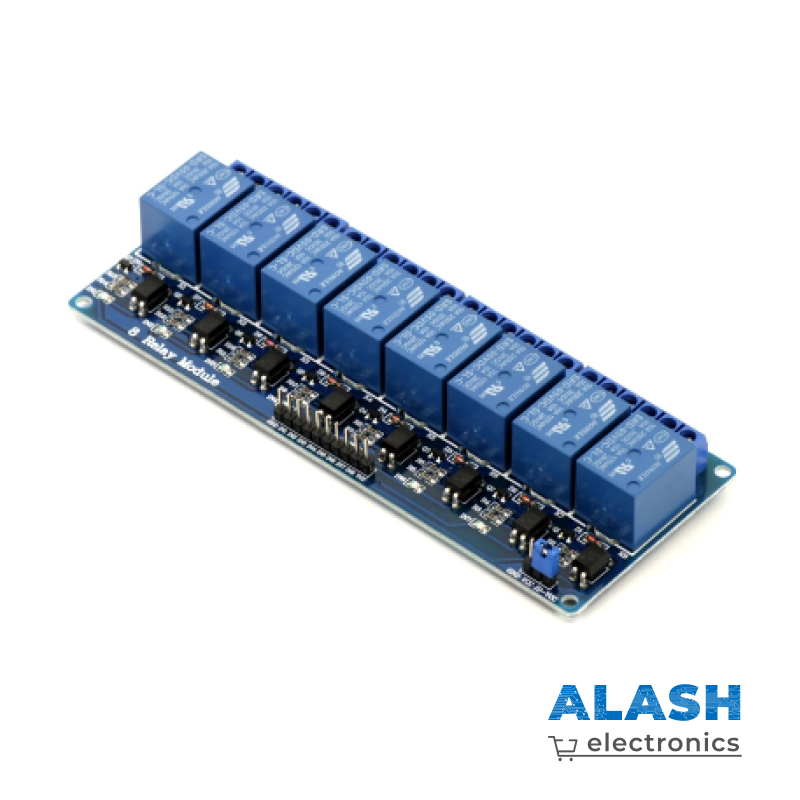

8-канальный модуль реле (5 V)

Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к выводам VCC и GND модуль питания на 5 В. Потом к управляющим выводам IN1 – IN8 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. Если на управляющих выводах есть входящие сигналы, то будут светиться светодиоды IN1 – IN8, которые соответствуют управляющим выводам. К каждому из 8 реле подключен красный светодиод D1 – D8, который будет светиться, когда реле включено.

Релейный модуль имеет два интерфейса: для подключения управляющего устройства и для подключения управляемых приборов к реле.

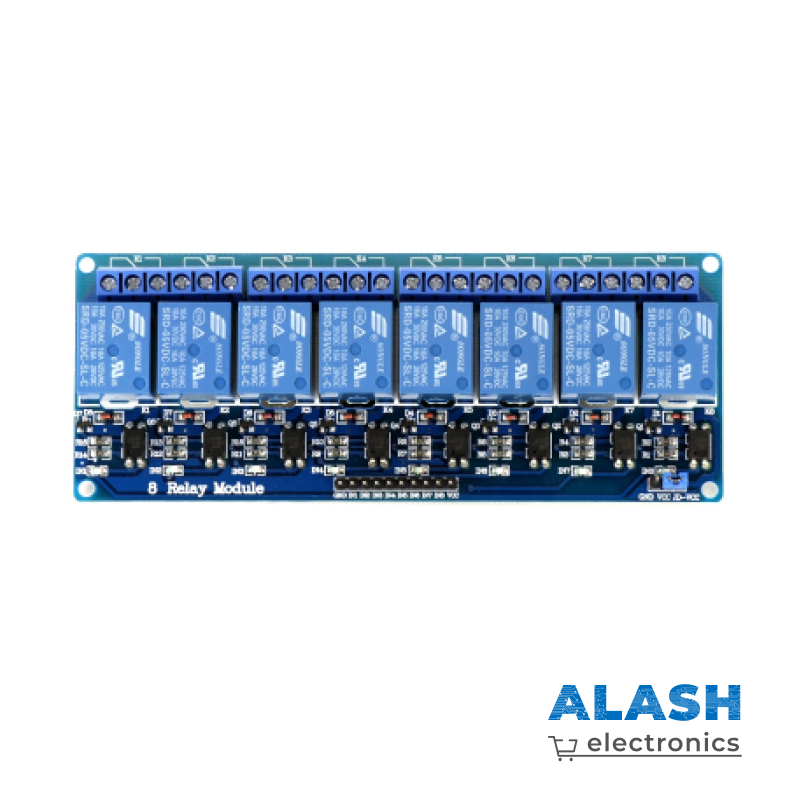

Разъём для подачи внешнего питания (JD-VCC VCC GND) используется для того, чтобы обеспечить гальваническую развязку платы Arduino и модуля реле. По умолчанию, на разъёме между штырьками JD-VCC и VCC имеется перемычка. Когда она установлена, модуль использует для питания напряжение, поданное на вывод VCC управляющего разъёма, а плата Arduino не имеет гальванической развязки с модулем. Если нужно обеспечить гальваническую развязку модуля и Arduino, необходимо подавать питание на модуль через разъём внешнего питания. Для этого убирается перемычка, и дополнительное питание подаётся на контакты JD-VCC и GND. При этом питание на вывод VCC управляющего разъёма также подаётся (от +5 В Arduino).
