Описание

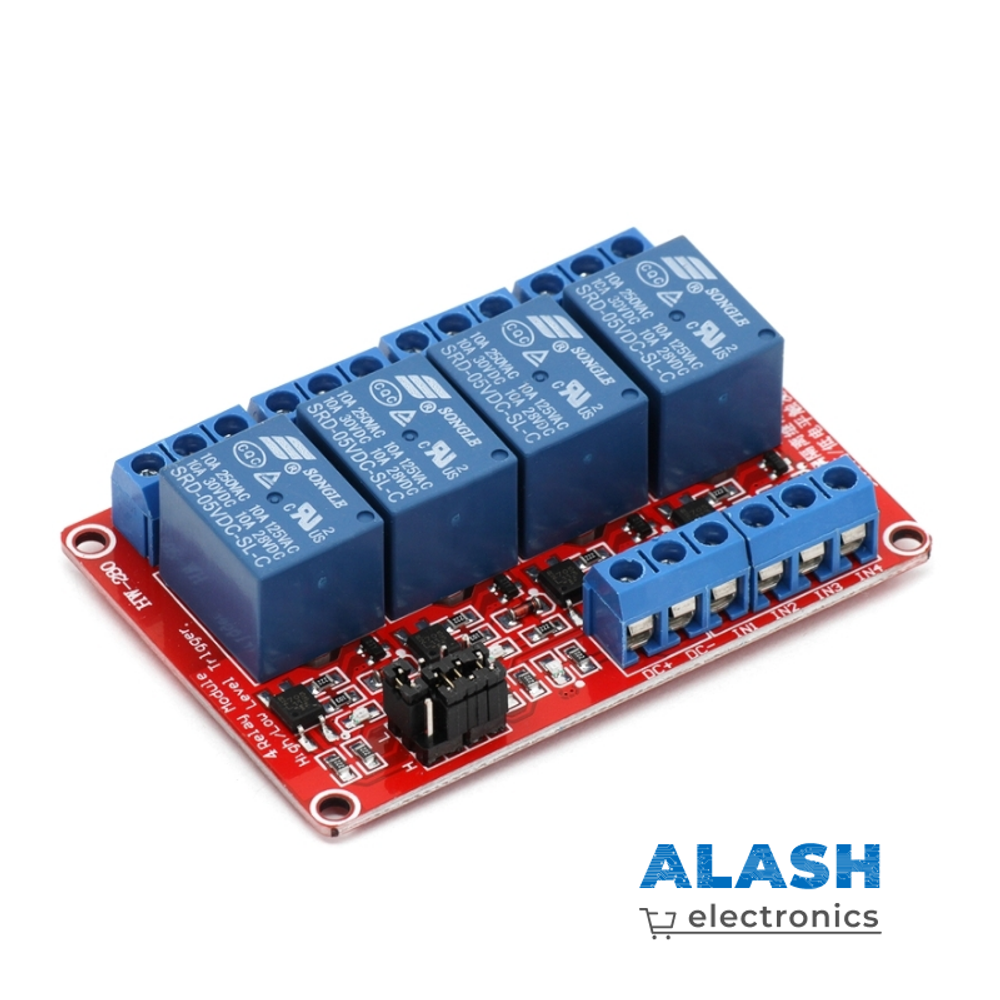

4-канальный модуль реле (5V) с выбором уровня сигнала найдет применение, если в зависимости от условий необходим модуль реле, срабатывающий по высокому, либо низкому сигналу. Выбор уровня происходит с помощью установки перемычки на модуле в нужное положение. Например, если необходимо срабатывание по низкому уровню сигнала, то перемычку необходимо установить ближе к букве L (low), в противном случае перемычка устанавливается на контакты ближе к букве H (high). Уровень сигнала настраивается для каждого канала индивидуально.
Описание выводов модуля:
- DC+ – вход положительного (+) вывода источника питания;
- DC- – вход отрицательного (-) вывода источника питания;
- IN1 – вход управляющего сигнала (1 канал);
- IN2 – вход управляющего сигнала (2 канал);
- IN3 – вход управляющего сигнала (3 канал);
- IN4 – вход управляющего сигнала (4 канал);
- COM – общий выход (Common);
- NO – нормально разомкнутый выход (Normally Open);
- NC – нормально замкнутый выход (Normally Closed).
