Описание
| Рабочее напряжение, В | от 2.7 до 5.5 В |
| Рабочий ток, А | от 0.4мА до 1.5 мА |
| Дальность обнаружения | 18-20 м |
| Измерительный угол | 90° |
| Рабочая частота | 38 кГц |
| Режим подключения | GND, VCC, S |
| Рабочая температура, °C | от -20°C до +85°C |
| Габариты | 7x30 мм |
ПОДРОБНЕЕ

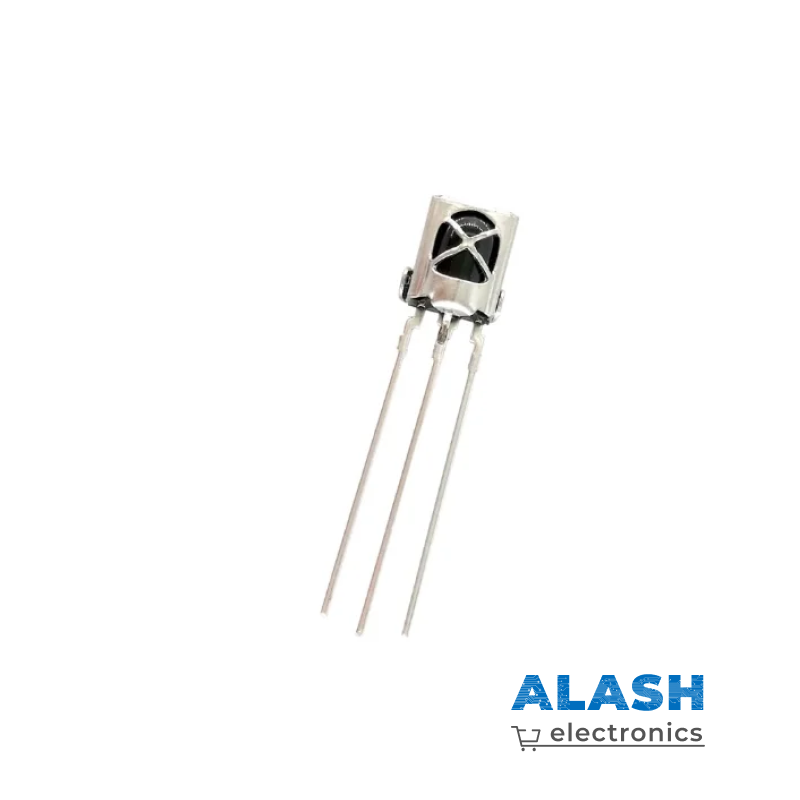

Модуль “KY-022” ИК-приемника выполнен на базе датчика “VS1838B” (рабочая частота 38 кГц) и предназначен для приема данных по инфракрасному каналу от пультов дистанционного управления телевизором и от другого оборудования в доме.
На плате имеется светодиод с токоограничивающим резистором 1 кОм, которые включены между контактами “VCC+” и “S”.
Структурная схема ИК приемника:
Принципиальная схема:
Подключение:
- “S” – выход
- VСС – “+” питания
- GND – общий
