Описание

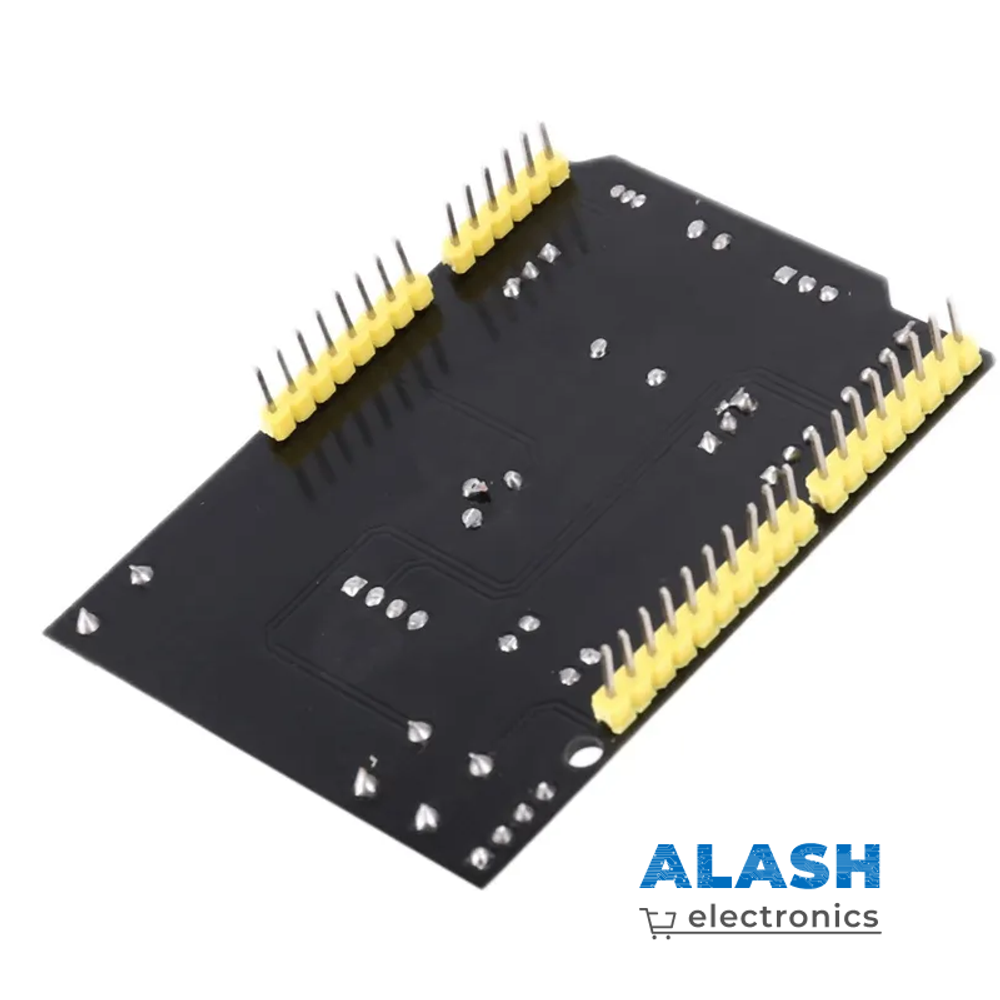

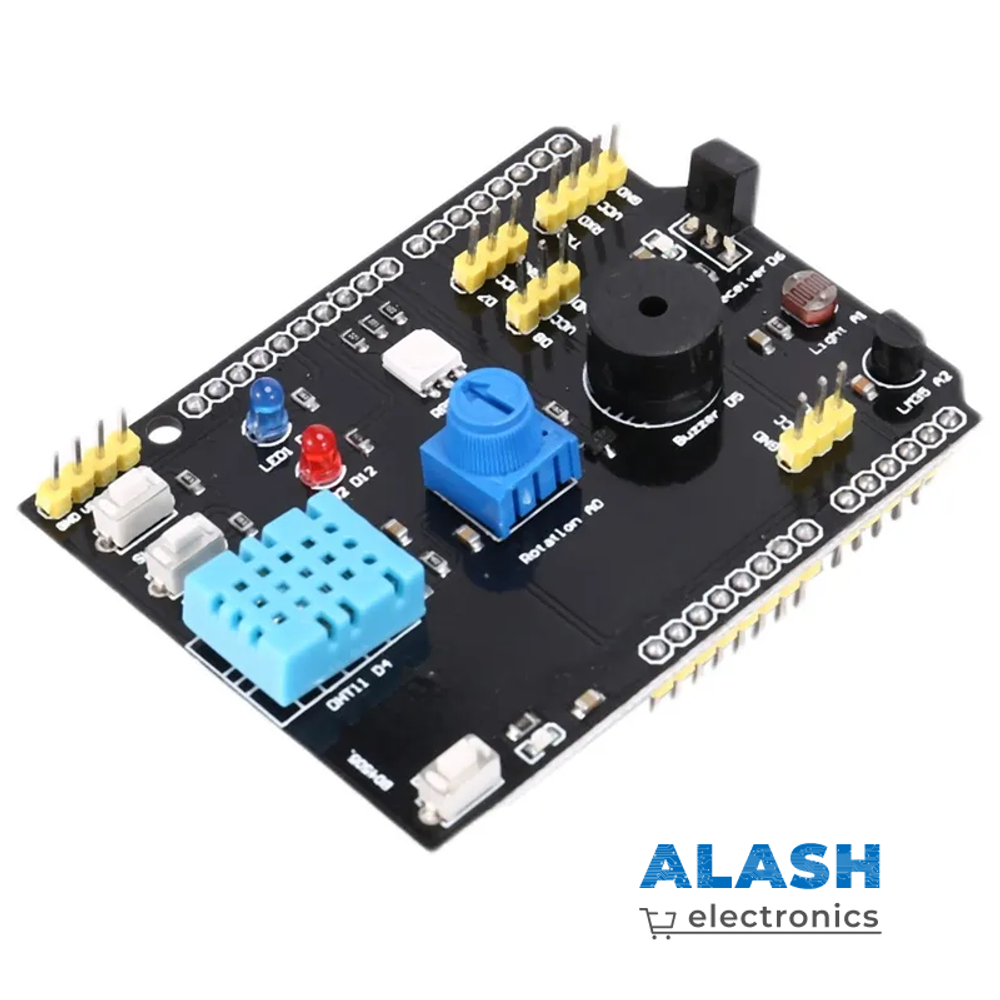

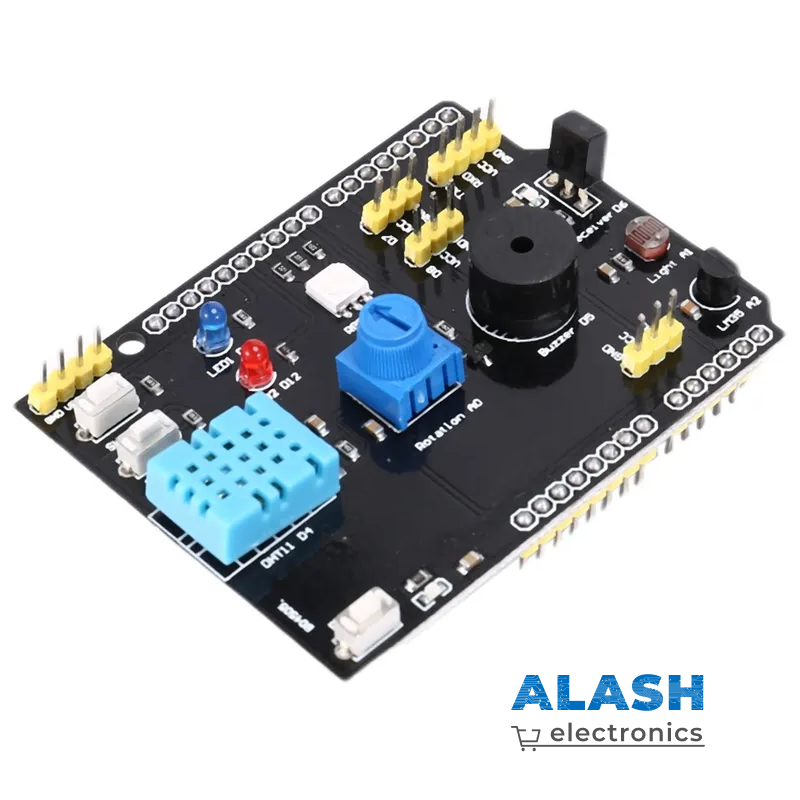

Многофункциональная плата расширения Multi-shield для Arduino Uno — идеальное решение для изучения и расширения возможностей микроконтроллера. Эта плата оснащена разнообразными датчиками и модулями, которые предварительно подключены к соответствующим выводам, что значительно упрощает процесс разработки и прототипирования.
Основные компоненты и их подключения:
- Кнопки: подключены к выводам D2 и D3, обеспечивая простое взаимодействие с пользователем.
- Датчик температуры и влажности DHT11: подключен к D4, позволяет измерять температуру и влажность окружающей среды.
- Зуммер: на D5, предназначен для генерации звуковых сигналов.
- ИК-приемник: подключен к D6, обеспечивает прием инфракрасных сигналов, например, от пультов дистанционного управления.
- RGB-светодиод: использует выводы D9, D10 и D11 для отображения различных цветов.
- Красный светодиод (3 мм): на D12, для индикации.
- Синий светодиод (3 мм): на D13, для индикации.
- Потенциометр: подключен к аналоговому входу A0, позволяет регулировать аналоговые значения.
- Фоторезистор (датчик света): на A1, измеряет уровень освещенности.
- Датчик температуры LM35DZ: подключен к A2, обеспечивает точное измерение температуры.
Благодаря интеграции этих компонентов, плата Multi-shield предоставляет широкий спектр возможностей для разработки проектов на базе Arduino Uno, делая ее незаменимым инструментом для обучения и экспериментов.
