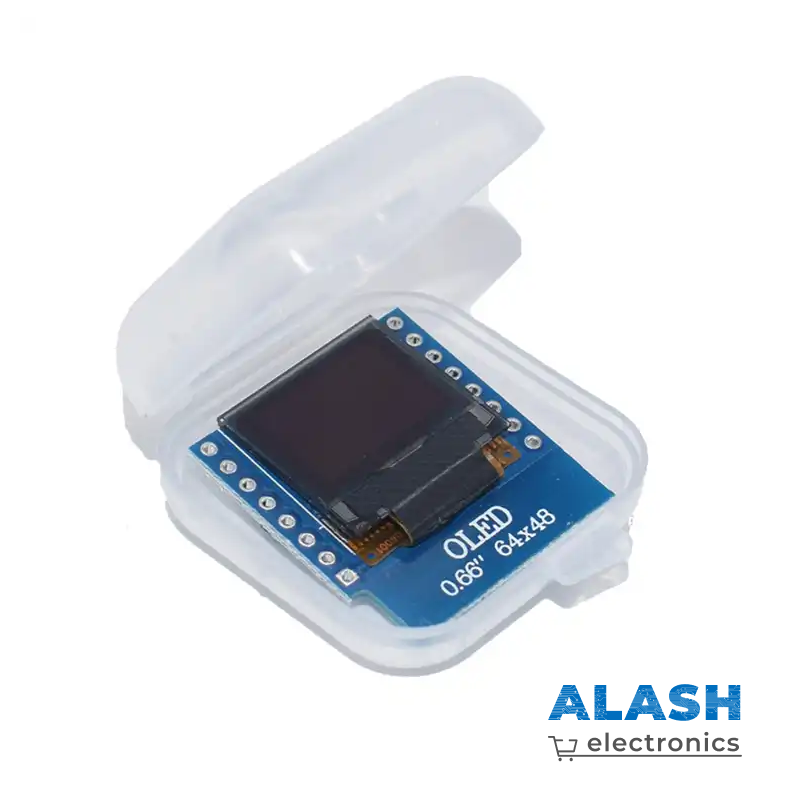

OLED-дисплей 64x48, 0.66″, с IIC I2C OLED(ЖК-экран)

Особенности шилда:

• Используемые выводы: D1 (SCL), D2 (SDA), 3V3, GND
• Шина передачи данных: I2C
• Адрес на шине I2C: 0x3C (по умолчанию) или 0x3D (устанавливается на обороте платы)
• Размер экрана: 64×48 пикселей (0.66” дюймов)
• Тип дисплея: OLED
• Микроконтроллер дисплея: SSD1306
• Цвет дисплея: монохромный (белый/чёрный)

Подключение:

• Перед установкой шилда, к его выводам нужно припаять разъемы идущие с ним в комплекте.
• Все Shield WeMos устанавливаются на плату WEMOS D1 mini без использования проводов.
• На всех платах WeMos имеется вырез возле вывода 3V3. При установке Shield вырезы всех плат должны находиться с одной и той же стороны (друг над другом).
• Модуль использует шину I2C для получения данных по адресу 0x3C (адрес по умолчанию). На обратной стороне платы имеется 3 контактные площадки для установки адреса на шине I2C, центральная площадка должна быть соединена с одной из крайних, рядом с которыми написан устанавливаемый адрес 0x3C / 0x3D.

Этот OLED-дисплейный модуль с диагональю 0,66 дюйма разработан для совместного использования с платформой WEMOS D1 MINI, модулем ESP32, AVR STM32 и другими. Он обеспечивает яркое и четкое отображение с разрешением 64x48 пикселей, используя интерфейс IIC I2C для удобного подключения.

Характеристики:

• Размер дисплея: 0,66 дюйма
• Разрешение: 64x48 пикселей
• Интерфейс: IIC I2C
• Поддерживаемые платформы: WEMOS D1 MINI, ESP32, AVR STM32 и др.

Этот компактный OLED-дисплей подходит для проектов, где требуется небольшой и яркий экран, таких как информационные панели, часы и другие DIY-приложения.
