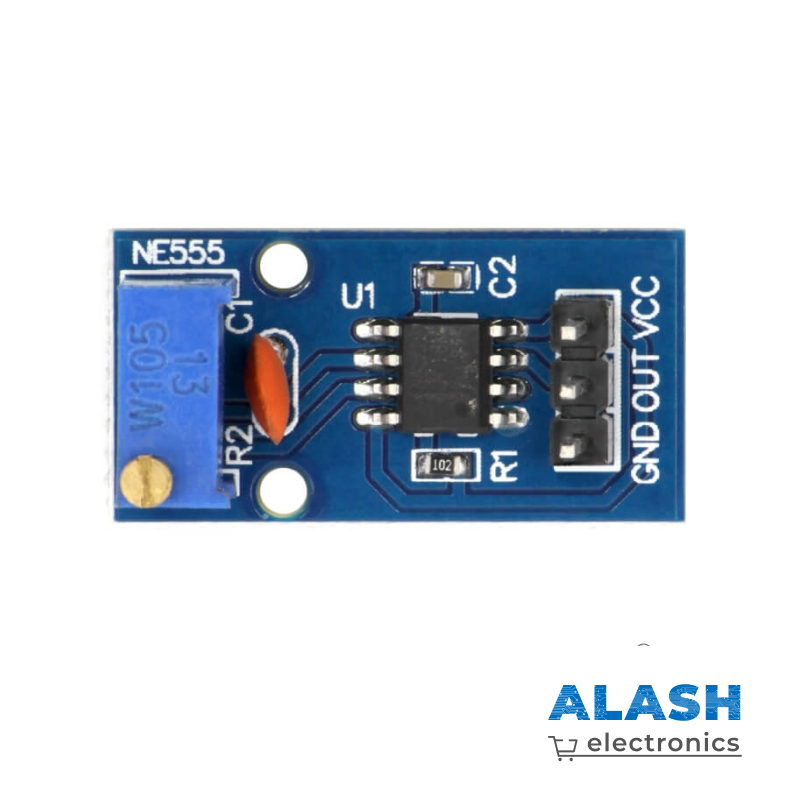

Описание
Частота выходных прямоугольных импульсов регулируется с помощью ручки потенциометра в диапазоне от 1 Гц до 100 кГц. Другие параметры выходного сигнала не регулируются. Амплитуда выходных импульсов пропорциональна напряжению источника питания (5…12 В).
3-х контактный штыревой разъем с расстоянием между контактами 2,54 мм.

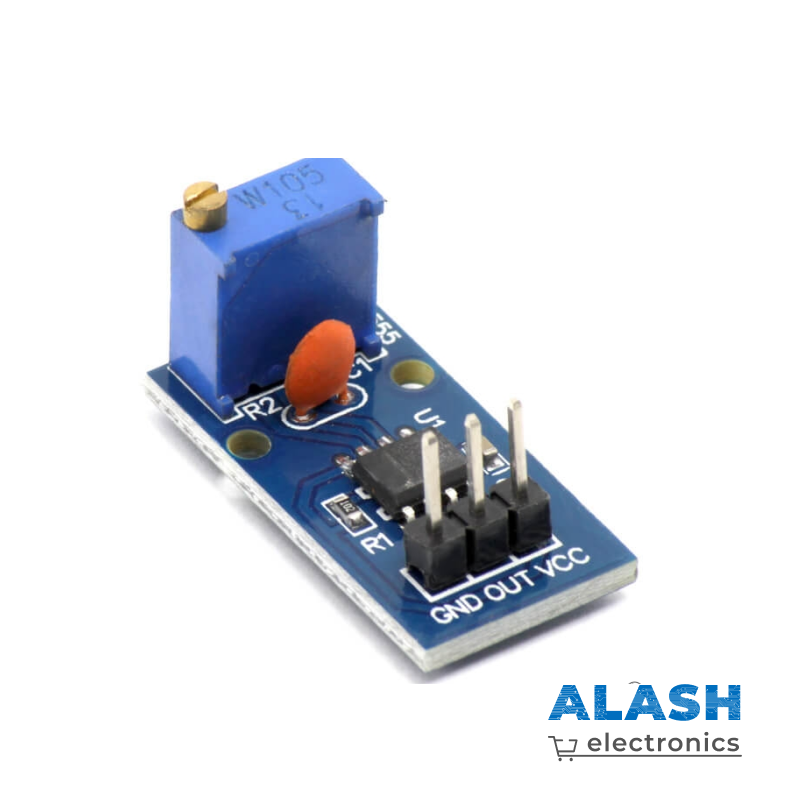

Контакты
- GND – общий контакт
- OUT – выходной сигнал
- VCC – напряжение питания
Питание модуля осуществляется или от Arduino, или от внешнего источника питания. Ток потребления около 225 мА. Выходной ток генератора не превышает 200 мА, поэтому для управления более мощной нагрузкой необходим усилитель тока выходного каскада.
