Модуль сенсорного переключателя на TTP223 датчик касание Touch sensor

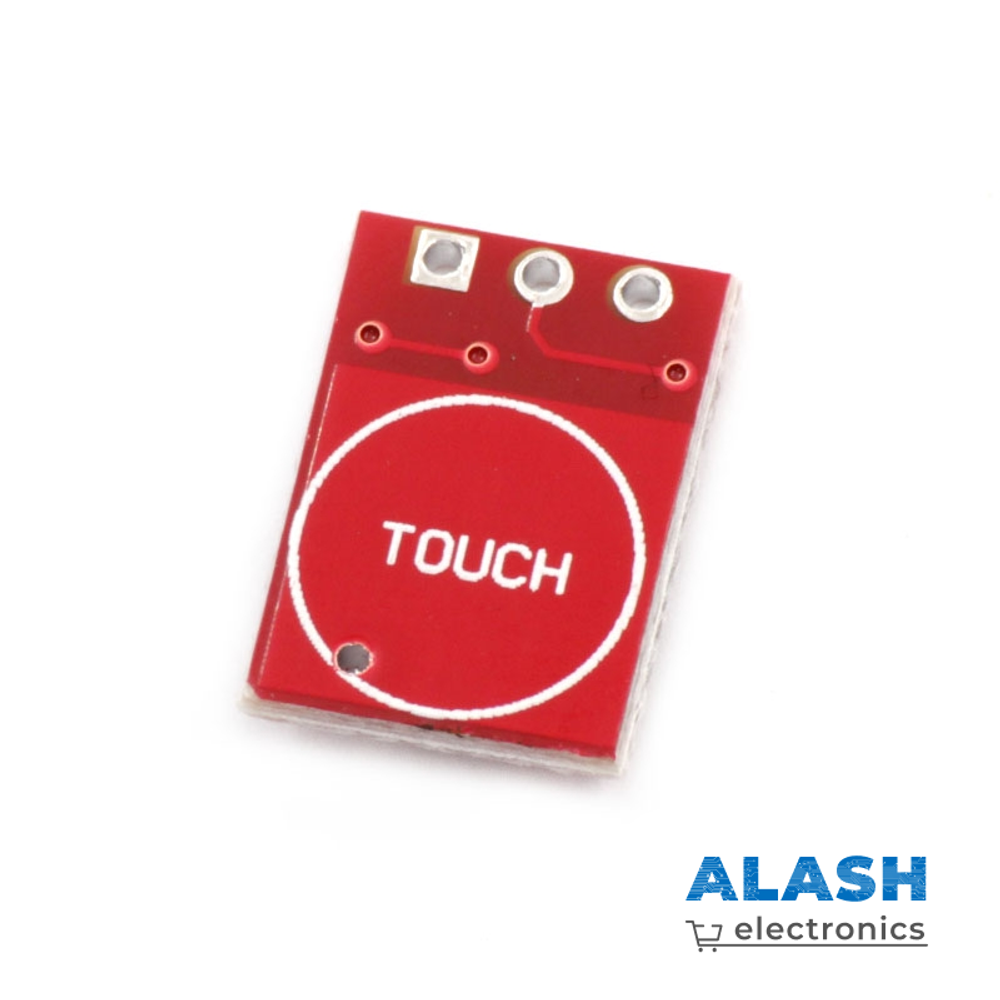

Модуль цифрового сенсорного датчика предназначен для активации устройств с помощью касания. С помощью данного модуля можно заменить обычные тактовые кнопки. Плата датчика спроектирована на базе микросхемы TTP223. При нажатии на площадку сенсорной кнопки изменяется ток утечки. После чего микросхема определяет его и сигнализирует о нажатии на кнопку. Если сенсор не использовался в течение 12 секунд модуль переходит в режим «энергосбережения». Расстояние срабатывания датчика составляет 3 мм.

Модуль можно подключить к платформе Arduino или другим микроконтроллерным устройствам. Плата модуля имеет 3 вывода:

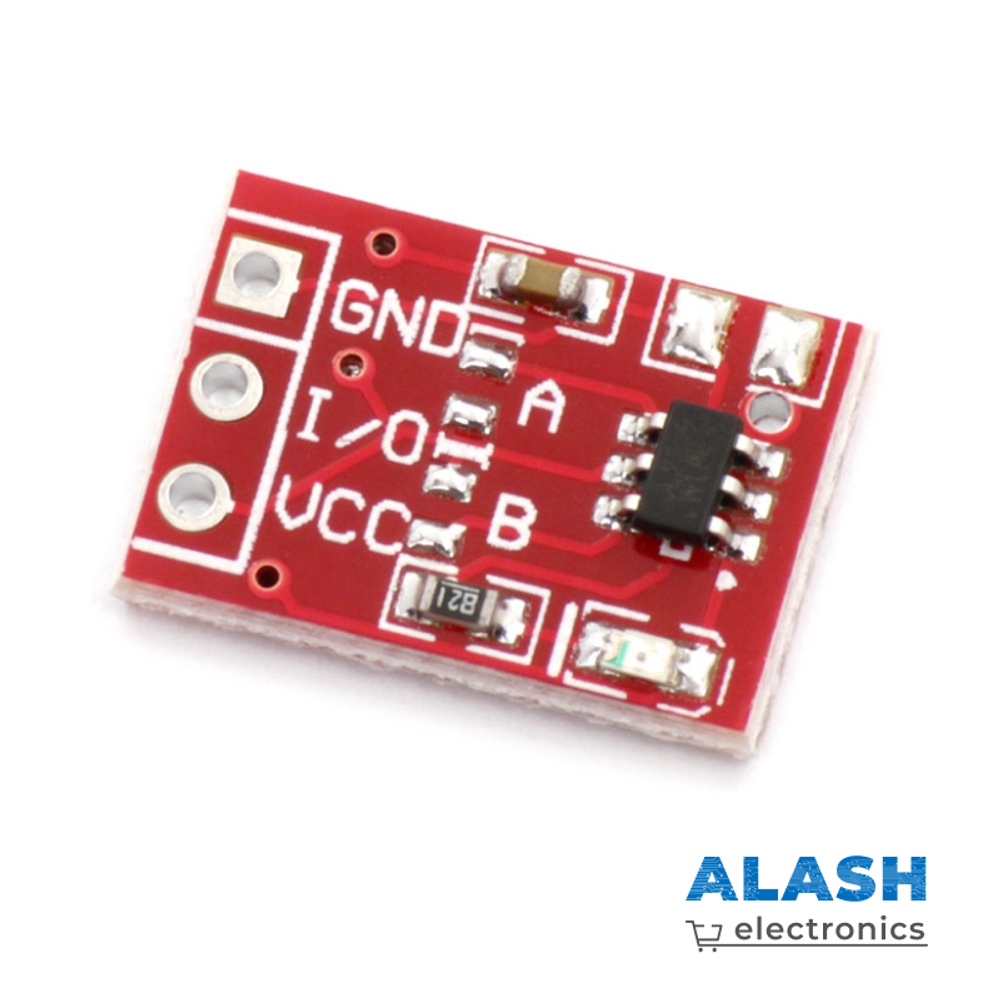

Распиновка:

• GND – «земля»
• I/O – цифровой сигнал
• VCC – напряжение питания

Датчик имеет 2 контактные площадки A и B.

Площадка A позволяет переключать уровень сигнала сенсора:

1. без перемычки высокий уровень (HIGH);
2. с перемычкой низкий (LOW).

Площадка B переключает режимы работы сенсора:

1. без перемычки кнопка без фиксации;
2. с перемычкой кнопка с фиксацией (триггер).

Чувствительность модуля TTP223 зависит от размера сенсора и конденсатора – C3 (на плате не припаян), место под который расположено на плате между выводом 3 микросхемы и общим проводом (GND). Для настройки чувствительности можно использовать несколько методов:

• для ее увеличения надо увеличить размер контактной площадки сенсора, для этого с помощью отверстия на площадке, к ней припаивается короткий провод, который соединяется с новой увеличенной контактной площадкой;
• также для увеличения чувствительности можно уменьшить толщину стенки корпуса, за которой будет находиться датчик;
• еще один способ увеличения чувствительности – не использовать конденсатор C3 (когда его нет, чувствительность максимальная; когда установлен C3 = 50 пикофарад – минимальная). С3 можно использовать в ��иапа��оне от 0 до 50 пФ.
