Жидкокристаллический дисплей 16x4 представляет собой электронный дисплейный модуль, который находит широкое применение. ЖК-дисплей 16x4 - это очень простой модуль, который очень часто используется в различных устройствах и схемах. Эти модули предпочтительнее семисегментных или других многосегментных светодиодных дисплеев. Они экономичны, легко программируются, не имеют ограничений на отображение специальных и даже настраиваемых символов (в отличие от семисегментных), возможность добавления анимации и так далее. Он может отображать по 16 символов в 4 строках.
Технические характеристики
Угол обзора: 180°
Тип подсветки: LED
Цвет подсветки: синий
Цвет символов: белый
Контроллер: HD44780
Тип выводимой информации: символьный (латиница)
Формат выводимой информации:
количество строк - 4
количество символов в строке - 16
общее количество символов - 64
Размер символа (мм): 2.95x4.35
Размер пикселя (мм): 0.5х0.5

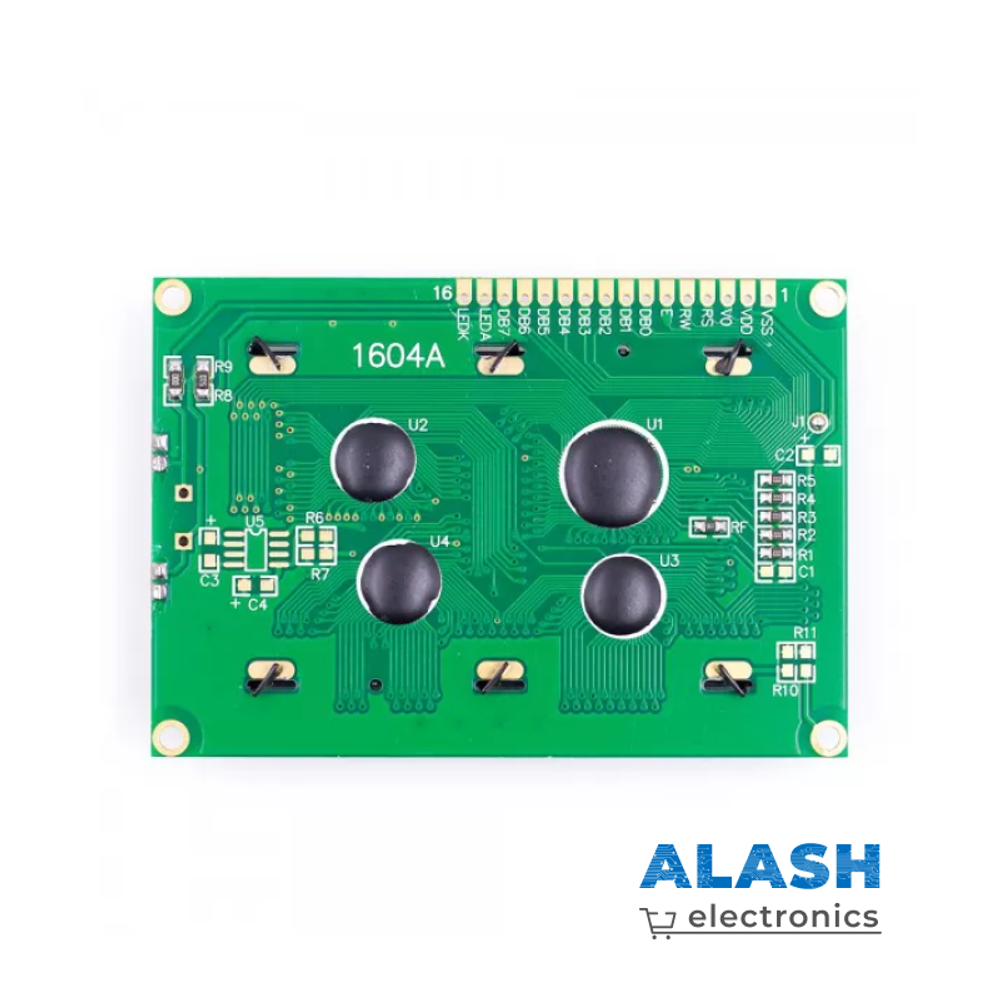

Контакты модуля:
VSS - питание контроллера (-)
VDD - питание контроллера (+)
VL - вывод управления контрастом
RS - выбор регистра
R/W - чтение/запись (режим записи при соединении с землей)
E - enable (строб по спаду)
DB0-DB3 - младшие биты 8-битного интерфейса
DB4-DB7 старшие биты интерфейса
A - анод (+) питания подсветки
K - катод (-) питания подсветки
Напряжение питания (В): 3.3 - 5 (при напряжении ниже 4 В для высокой контрастности потребуется источник отрицательного напряжения для регулятора контрастности)
Рабочая температура (°С): - 20... + 70
Относительная влажность (%): 10 ~ 95
Размеры (мм): 80×35×11
