Name: Модуль расширителя портов PCF8574T (I2C, 8 GPIO)
Brand: Alash Electronics
SKU: 2346
Price: 690 KZT
Availability: InStock

Описание

Модуль расширителя портов PCF8574T (I2C, 8 GPIO)

Модуль на базе микросхемы PCF8574T представляет собой 8-битный расширитель входов/выходов параллельной шины (GPIO) с управлением по интерфейсу I²C. Устройство позволяет добавить 8 цифровых выводов к управляющему микроконтроллеру (Arduino, ESP32, STM32, Raspberry Pi), используя всего две линии связи (SDA и SCL). Наличие аппаратных перемычек адресации позволяет объединять до 8 таких модулей на одной шине I²C, увеличивая количество свободных портов до 64.

Технические характеристики

Параметр	Значение
Микросхема	PCF8574T (NXP Semiconductors / Texas Instruments)
Количество свободных портов (I/O)	8 каналов (P0 – P7)
Интерфейс связи	I²C (тактовая частота до 100 кГц)
Базовый I²C адрес	`0x27` (диапазон `0x20` … `0x27` настраивается перемычками A0, A1, A2)
Напряжение питания (VCC)	3.3 – 5.5 В DC
Ток покоя (Standby)	< 10 мкА
Макс. выходной ток в режиме HIGH (Source)	300 мкА (слабая подтяжка)
Макс. втекающий ток в режиме LOW (Sink)	25 мА (мощный ключ на землю)
Вывод прерывания (INT)	1 канал (выход с открытым стоком, активный LOW)
Разъем / Подключение	4-пинный разъем I²C + штыревые выводы P0–P7

Особенности адресации и управления

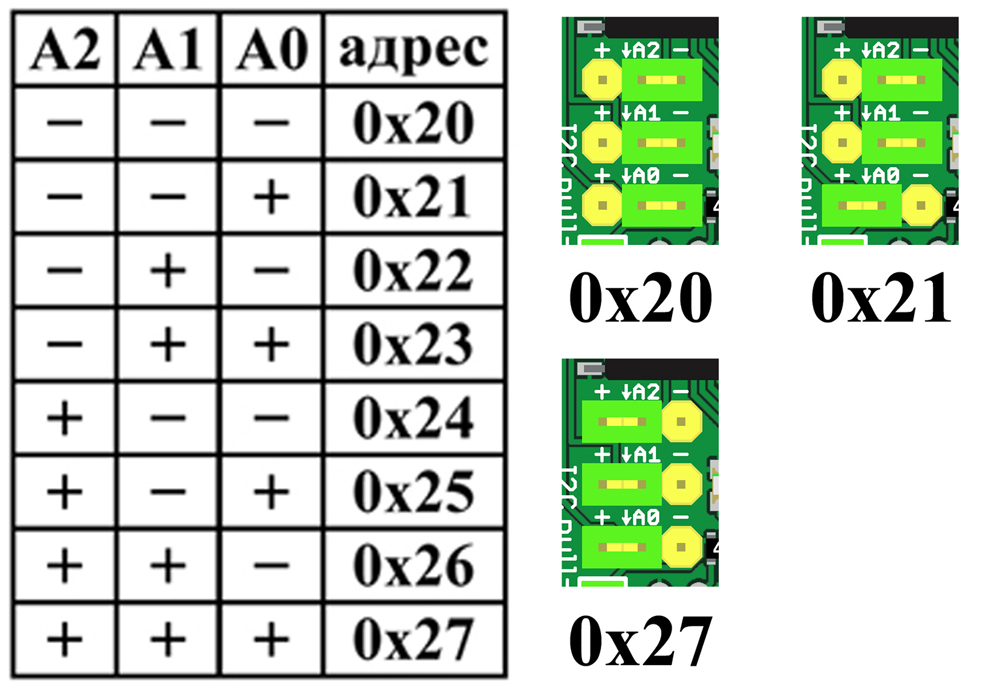

Выбор адреса I²C: На плате расположены джамперы/площадки A0, A1, A2. Изменяя их положение (подтяжка к VCC или GND), можно задать один из 8 возможных адресов в диапазоне от 0x20 до 0x27 (для версии PCF8574T).
Специфика выходов (Sink/Source): Выходы микросхемы оптимизированы для работы в режиме «втекающего тока» (Sink). Это означает, что нагрузку (например, светодиоды или реле) рекомендуется подключать плюсом к VCC, а минусом к выводу P0–P7. При установке LOW (0) ток до 25 мА уверено зажигает светодиод или срабатывает реле.
Выход прерывания (INT): Вывод INT автоматически переходит в низкий уровень (LOW) при изменении состояния любой из входных линий (P0–P7), что избавляет микроконтроллер от постоянного опроса шины I²C (polling).

Область применения

Подключение символьных дисплеев: Прямое использование или основа для переходных плат I²C-адаптеров экранов LCD 1602 / 2004 (HD44780).
Считывание матричных клавиатур и кнопок: Опрос кнопочных панелей, концевых выключателей и селекторов с экономным расходованием пинов МК.
Управление блоками реле и индикацией: Коммутация многоканальных релейных модулей, светодиодных шкафчиков и транзисторных ключей.
Расширение систем автоматизации: Применение в умных домах и промышленных контроллерах на базе ESP8266, ESP32, STM32 или Arduino Uno/Nano/Mega.

Преимущества

Экономия пинов микроконтроллера: Позволяет управлять 8–64 цифровыми устройствами всего по двум проводам (SDA, SCL).
Поддержка аппаратных прерываний: Наличие пина INT позволяет мгновенно реагировать на нажатия кнопок или срабатывание датчиков без задержек.
Широкий диапазон питания (3.3–5.5 В): Совместим как с 5-вольтовой логикой (Arduino), так и с 3.3-вольтовыми микроконтроллерами без конвертеров уровней.
Гибкое масштабирование: Легко объединяется в цепочку (Cascade) на одной шине с другими I²C-устройствами.
