Модуль цифро-аналогового преобразователя MCP4725 (12 бит, I2C, EEPROM)

Модуль цифро-аналогового преобразователя MCP4725 (12 бит, I2C, EEPROM)

Модуль на базе микросхемы MCP4725 от Microchip представляет собой 12-битный прецизионный цифро-аналоговый преобразователь (ЦАП / DAC) с управлением по интерфейсу I²C. В отличие от аппроксимированного сигнала ШИМ (PWM), модуль формирует истинный аналоговый сигнал с гладким выраженным уровнем напряжения. Наличие встроенной энергонезависимой памяти EEPROM позволяет сохранять выходное значение напряжения даже после отключения питания, а архитектура Rail-to-Rail обеспечивает размах сигнала от 0 В до полного напряжения питания.

Технические характеристики

Назначение контактов (Pinout)

• VCC: Питание модуля (2.7 – 5.5 В DC, служит также опорным напряжением).
• GND: Общий провод (земля).
• SDA: Линия данных шины I²C.
• SCL: Линия тактирования шины I²C.
• OUT / VOUT: Аналоговый выход сформированного напряжения.
• ADDR / A0: Выбор I²C адреса (притянут к GND ➔ 0x60, при подтяжке к VCC ➔ 0x61).

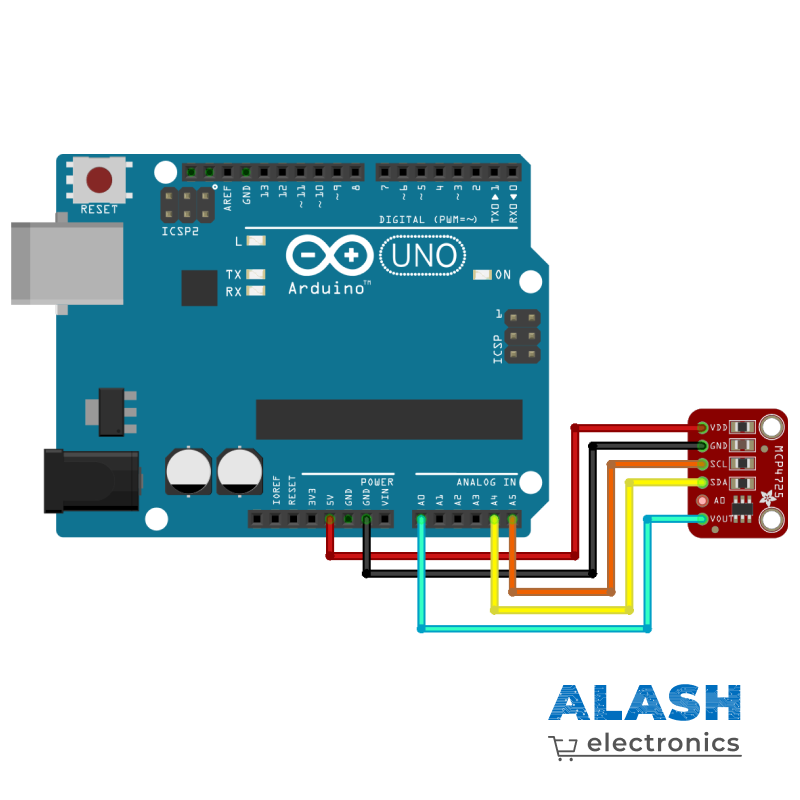

Пример скетча для Arduino

Скрипт генерирует ступенчато увеличивающееся напряжение на выходе MCP4725 и одновременно считывает его с помощью встроенного АЦП Arduino (пин A0) для проверки точности:

#include <Wire.h>
#include

#define analogVin A0

Adafruit_MCP4725 MCP4725;

void setup(void) {
  Serial.begin(9600);

  // Инициализация ЦАП с адресом 0x60 (или 0x61)
  MCP4725.begin(0x60);
}

void loop(void) {
  uint32_t MCP4725_value;
  int adcValueRead = 0;
  float voltageRead = 0;
  float MCP4725_expected_output;

  // Перебор значений от 0 до 4095 с шагом 15
  for (MCP4725_value = 0; MCP4725_value < 4096; MCP4725_value += 15) {
    // Расчет теоретического напряжения на выходе
    MCP4725_expected_output = (5.0 / 4096.0) * MCP4725_value;

    // Установка напряжения на ЦАП (false — без перезаписи EEPROM)
    MCP4725.setVoltage(MCP4725_value, false);

    delay(250);

    // Считывание значения АЦП Arduino
    adcValueRead = analogRead(analogVin);
    voltageRead = (adcValueRead * 5.0) / 1024.0;

    // Вывод измерений в Serial Monitor
    Serial.print("MCP4725 Value: ");
    Serial.print(MCP4725_value);
    Serial.print("\tExpected Volt: ");
    Serial.print(MCP4725_expected_output, 3);
    Serial.print("\tADC Read: ");
    Serial.print(adcValueRead);
    Serial.print("\tMeasured Volt: ");
    Serial.println(voltageRead, 3);
  }
}

Область применения

• Генераторы сигналов и звука: Формирование синусоидальных, треугольных, пилообразных волн и аудиосигналов без применения тяжелых фильтров НЧ.
• Прецизионное управление нагрузкой: Задание опорного напряжения для лабораторных блоков питания, драйверов токовых петель и регулируемых источников тока.
• Калибровка и измерительные стенды: Эмуляция показаний аналоговых датчиков для проверки автоматики и контроллеров.
• DIY-аудио и синтезаторы: Использование в музыкальных проектах, синтезаторах речи и управляемых напряжением генераторах (VCO/VCA).

Преимущества

1. Истинный аналоговый сигнал (12 бит): Выдает 4096 дискретных уровней напряжения без пульсаций и шума, характерных для фильтрованного ШИМ.
2. Встроенная EEPROM-память: Позволяет сохранить заданный уровень напряжения в память микросхемы — при включении модуль сразу выдаст необходимое напряжение до установки связи с МК.
3. Выход Rail-to-Rail: Обеспечивает полный диапазон регулировки от 0 В до VCC без «мертвых зон» у границ питания.
4. Адресация и масштабируемость: Наличие переключаемого адреса позволяет разместить два независимых модуля на одной шине I²C.
