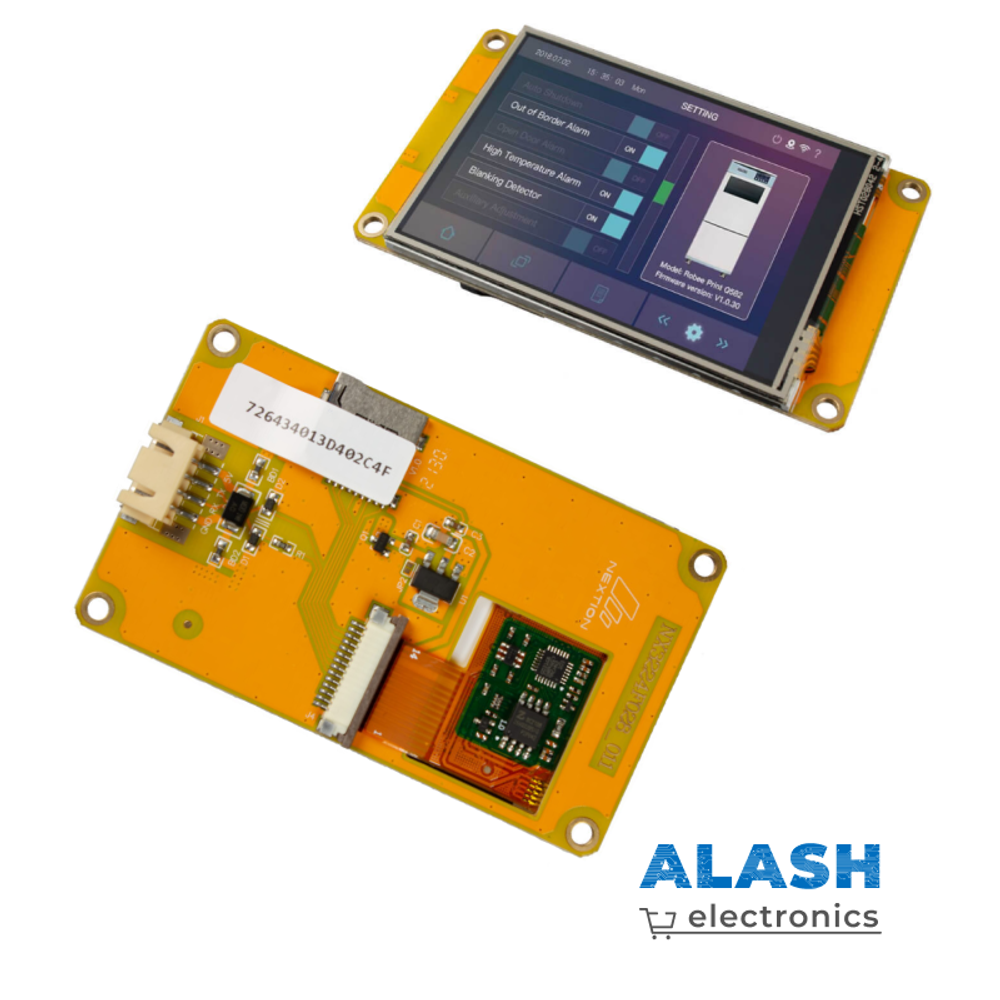

Nextion NX3224F028 - 2.8" TFT LCD Интеллектуальный Сенсорный Дисплей

Дисплейный модуль Nextion Discovery NX3224F028 (2,8” / 320×240) пригодится для создания практичного визуального интерфейса с сенсорным управлением.

Размеры 2,8-дюймового дисплея позволяют встроить его в компактное мобильное устройство и получить готовый резистивный тачскрин с разрешением 320×240, который легко заменит десяток переключателей, потенциометров и индикаторов.

Набросайте кнопки, регуляторы и индикаторы в наглядном редакторе, добавьте фоновые картинки, залейте прошивку на сенсорный экран — и ваш интерфейс мечты готов. Графика и сценарии работы обрабатываются собственным процессором устройства, высвобождая вычислительные ресурсы управляющей электроники для других задач.

Особенности

Линейка умных дисплеев Nextion включает в себя серии Basic, Discovery, Enhanced и Intelligent.

Дисплей Nextion NX3224F028 относится к младшей серии Discovery — она аналогична Basic, только с более мощным микроконтроллером на борту. Это позволило применить более эффективный алгоритм сжатия картинок, который экономит место во встроенной Flash-памяти дисплея.



Basic, Discovery

Enhanced

Intelligent

Анимация GUI

Нет

Нет

Есть

Прозрачность GUI

Нет

Нет

Есть

Аудио и видео в GUI

Нет

Нет

Есть

Тип ЖК-матрицы

TN

TN

IPS

Микроконтроллер

48/64 МГц

48/108 МГц

200 МГц

Оперативная память

3,5 КБ

3,5/8 КБ

512 КБ

Флеш-память

4/16 МБ

16/32 МБ

128 МБ

Энергонезависимая память

–

1 КБ

1 КБ

Порты GPIO

–

8

8

Часы реального времени

Нет

Есть

Есть

Начинка

Умный дисплей оснащён 32-разрядным микроконтроллером STM32G031G8 с тактовой частотой 64 МГц и 3,5 КБ оперативной памяти. За хранение прошивки, пользовательских картинок и шрифтов отвечает внешний чип флеш-памяти на 4 МБ.

В дисплее установлена ЖК-матрица TFT TN диагональю 2,8 дюйма с разрешением 320×240, которая выводит 65536 оттенков цвета (16 бит). Яркость экрана настраивается от 0 до 300 кд/м² с интервалом 1%, а ресурс LED-подсветки — не менее 30000 часов.

Подключение

HMI-дисплей обрабатывает данные собственной начинкой и общается с управляющей платой по интерфейсу UART с помощью управляющих кодов.

Питание

Для дисплея рекомендуется источник питания 5 В / 500 мА — например, подойдёт блок питания с кабелем micro-USB.

Nextion Editor

Платформа Nextion — это сочетание линейки сенсорных дисплеев и визуального редактора интерфейсов.

Чтобы не тратить время на попиксельную отрисовку элементов интерфейса, установите Nextion Editor. Используйте библиотеку стандартных элементов: кнопок, ползунков, полей ввода, графиков и прогресс-баров. Перетащите подходящие объекты на макет экрана и настройте их реакцию на события.

Для отладки интерфейса не придётся перепрошивать устройство: в редакторе предусмотрен удобный эмулятор экрана, который позволяет быстро протестировать результат.

Прошивка устройства

Дисплейный модуль прошивается по UART. Эта процедура может занять несколько минут, особенно если в интерфейсе присутствуют картинки и GIF-анимация.

Для ускорения процесса дисплей поддерживает прошивку с SD-карты. Скопируйте файл проекта в корень microSD’шки, вставьте её в картридер на обратной стороне устройства и включите экран — прошивка начнётся автоматически.

Комплектация

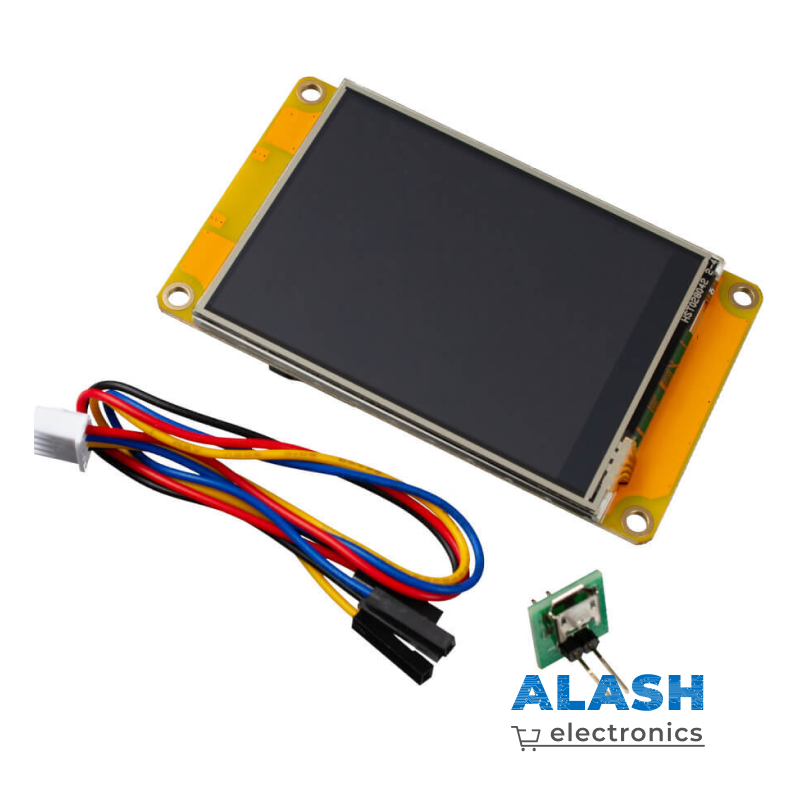

• 1× Дисплейный модуль
• 1× Четырёхпроводной шлейф
• 1× Переходник для питания по USB

Характеристики

• Модель: Nextion Discovery NX3224F028 (SKU 6920075776805)
• Диагональ: 2,8 дюйма
• Разрешение: 320×240
• Тип матрицы: TFT TN
• Глубина цвета: 16 бит (65536 цветов)
• Подсветка: светодиодная (LED)
• Максимальная яркость: 300 кд/м²
• Ресурс подсветки: не менее 30000 часов (до потери ½ яркости)
• Тип тачскрина: резистивный
• Встроенный микроконтроллер: STM32G031G8
• Тактовая частота: 64 МГц
• Оперативная память: 3,5 КБ
• Флеш-память: 4 МБ
• Интерфейс обмена данными: UART
• Поддержка microSD: до 32 ГБ (FAT32)
• Напряжение питания: 5 В
• Напряжение логических уровней: 3,3–5 В
• Потребляемый ток:
  • При 100% яркости: до 105 мА
  • Режим сна: 4,5 мА
  • Режим глубокого сна: 0,25 мА
• Видимая область экрана: 57,6×43,2 мм
• Размер модуля: 85×50×11,6 мм
• Вес: 22 г
