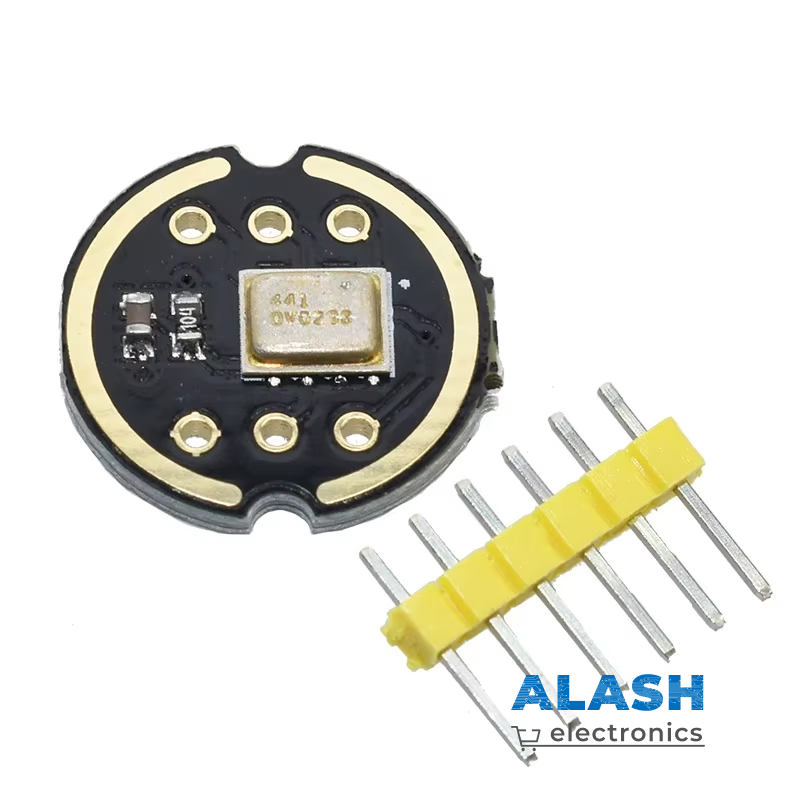

Всенаправленный I2S микрофон INMP441

INMP441 - это высокопроизводительный, малопотребляющий, всенаправленный MEMS-микрофон с цифровым выходом.

INMP441 состоит из датчика MEMS, аналого-цифрового преобразователя, фильтров сглаживания, управления питанием и стандартного 24-битного интерфейса I²S. Интерфейс I²S позволяет INMP441 подключаться напрямую к цифровым процессорам, таким как DSP и микроконтроллеры, без необходимости использования аудиокодека в системе. INMP441 имеет высокий SNR. INMP441 имеет плоскую широкополосную частотную характеристику, что обеспечивает естественный звук с высокой разборчивостью.

Применение:

• Системы телеконференцсвязи;
• Пульты управления;
• Игровые консоли;
• Мобильные устройства (смартфоны);
• Ноутбуки;
• Планшеты;
• Системы безопасности.

Спецификация:

• Напряжение питания: от 1.8 до 3.3 В;
• Цифровой интерфейс: I²S с 24-битными данными высокой точности;
• Высокое SNR: 61 дБА;
• Высокая чувствительность: -26 дБFS;
• Плоская частотная характеристика: от 60 Гц до 15 кГц;
• Потребление тока: 1.4 мА;
• Высокий PSR: -75 дБFS;
• Габариты: 4.72x3.76x1 мм, для поверхностного монтажа;
• Совместимость с процессами пайки: Sn/Pb и без свинца;
• Соответствие: RoHS / WEEE.

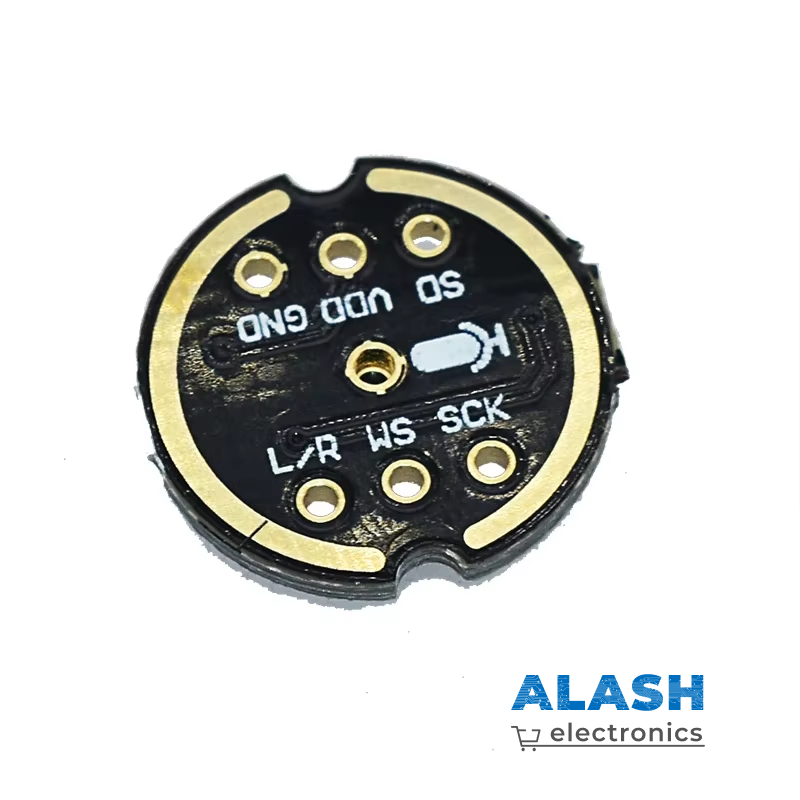

Назначение выводов:

• Vdd - положительный вывод питания, от 1.8 до 3.3 В;
• GND - общий вывод питания;
• L/R - выбор канала, низкий уровень - левый канал, высокий - правый;
• SCK - тактовая частота интерфейса I2S;
• WS - выбор слова;
• SD - последовательный вывод данных.
