Аналого-цифровой преобразователь — устройство, преобразующее входной аналоговый сигнал в дискретный код.

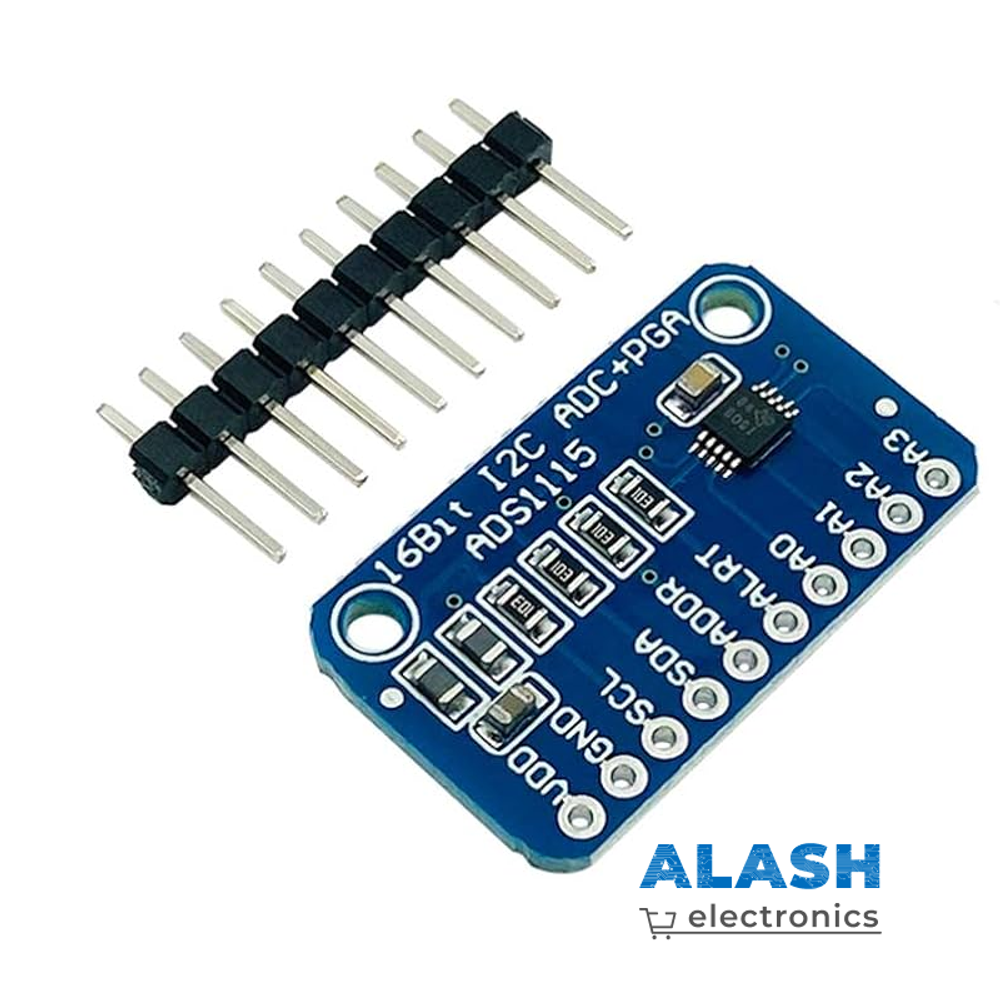

Датчик ADS1115 — 16-ти разрядный аналогово-цифровой преобразователь с 4 выходами для преобразования аналогового сигнала в цифровой.
Спецификация:
- Напряжение питания: 2,0 В–5,5 В;
- Низкое потребление тока: 150 мкА;
- 16-ти разрядный АЦП;
- 4 выхода для измерения аналогового сигнала;
- Интерфейс I2C;
- Программируемый компаратор;
- Входной мультиплексор (MUX), который позволяет выполнять два дифференциальных или четыре односторонних входных измерения;
- Диапазон рабочих температур: от -40°C до +125°C;
- Габариты: 17x27x1.2 мм.
Напряжение питания модуля от 2.0 до 5.5 В (по стандарту используется 3.3 В или 5 В для плат Arduino.) постоянного тока, подаётся на выводы «VDD» модуля. Диапазон питания может быть изменен с помощью предустановленных функция. Не превышайте диапазон напряжения на аналоговых выводах соответствующий заданной функции, больше чем на 0.3 В.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Подключение одного датчика к Arduino:
Напряжение на входах A0...A3 не должно превышать напряжение на выходе VDD больше, чем на 0,3 В, иначе можно сжечь плату.
Выводы SDA и SCL модуля подключаются к аппаратной шине I2C Arduino.
Выводы GND, VDD являются выводами питания (вывод VDD - питание модуля +3,3 в или +5 В)
Выводы A0...A3 являются аналоговыми выводами для измерения аналогового сигнала, поступающего с внешних устройств.
Вывод ADDR используется для выбора адреса шины I2C.
Вывод ALRT предназначен для подключения компаратора или сигнализирует о готовности преобразования.
Подключение нескольких датчиков к Arduino с разным адресами I2C:
Существует возможность подключения до 4 датчиков одновременно. Для этого вывод ADDR подключается к разным выводам в зависимости от адреса:
- Адрес 0х48 - вывод ADDR подключается к линии GND.
- Адрес 0х49 - вывод ADDR подключается к линии 5V.
- Адрес 0х4A - вывод ADDR подключается к линии SDA.
- Адрес 0х4B - вывод ADDR подключается к линии SCL.
