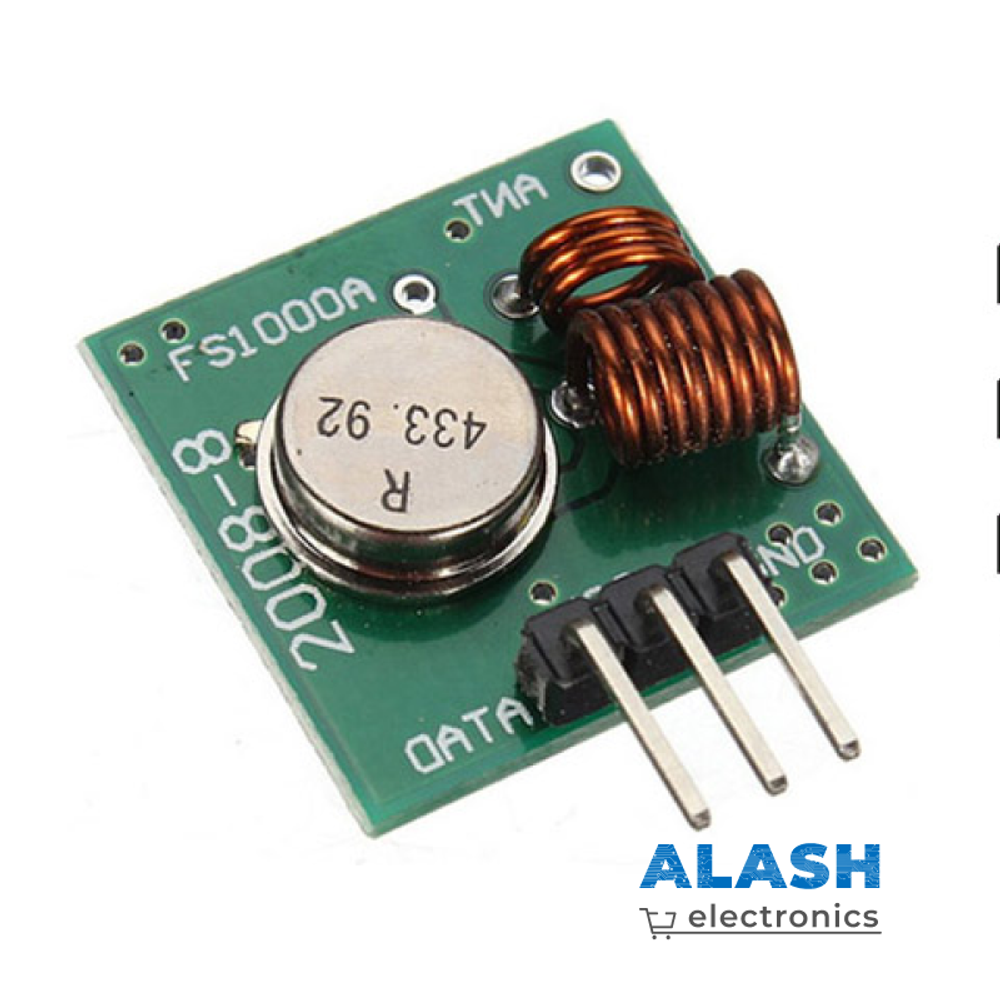

Радиомодуль FS1000A 433Mhz

Радиомодуль FS1000A 433 MHz — это простой и доступный модуль радиопередачи, широко используемый для построения беспроводных систем связи в проектах с микроконтроллерами, таких как Arduino. Он передает данные на частоте 433 МГц, что делает его подходящим для дистанционного управления, датчиков и других устройств с небольшой скоростью передачи данных.

Основные характеристики:

• Частота передачи: 433 МГц
• Напряжение питания: 3.5–12 В (оптимально 5 В для работы с Arduino)
• Ток потребления: около 10 мА
• Дальность передачи:
  • До 20–50 метров в помещении
  • До 100 метров на открытом пространстве (при использовании подходящей антенны)
• Скорость передачи данных: до 10 кбит/с
• Тип модуляции: Amplitude Shift Keying (ASK)

Комплектность:

Радиомодуль FS1000A обычно используется вместе с приемником (например, XY-MK-5V), образуя простую пару для передачи данных.

Подключение:

Модуль FS1000A имеет 3 контакта:

1. VCC – питание (3.5–12 В)
2. DATA – вход данных
3. GND – земля

Для улучшения дальности передачи рекомендуется подключить антенну длиной около 17 см (четверть длины волны для 433 МГц).

Применение:

• Дистанционное управление (например, управление реле, освещение)
• Передача данных с датчиков
• Умный дом
• Беспроводные игрушки
• Простые системы телеметрии
