Ультракомпактный беспроводной трансивер nRF24L01+ Mini на базе чипа Nordic Semiconductor работает в нелицензируемом диапазоне 2.400–2.525 ГГц (ISM). Модуль предназначен для построения локальных беспроводных сетей между микроконтроллерами (Arduino, ESP32, STM32, Raspberry Pi) с поддержкой скорости передачи данных до 2 Мбит/с и топологий от Point-to-Point до Mesh-сетей.

Форм-фактор Mini отличается от стандартного nRF24L01+ уменьшенными габаритами и интегрированной SMD/PCB-антенной, что делает его удобным для встраивания в малогабаритные корпусы и портативные устройства.

---

Технические характеристики

Параметр	Значение
Основной трансивер	Nordic Semiconductor nRF24L01+
Диапазон частот	2.400 – 2.525 ГГц (126 каналов с шагом 1 МГц)
Скорость передачи данных	250 Кбит/с / 1 Мбит/с / 2 Мбит/с
Дальность связи	До 100 м (прямая видимость) / до 30 м (в помещении)
Интерфейс управления	SPI + управляющие пины CE, CSN, IRQ
Напряжение питания ($V_{CC}$)	1.9 – 3.6 В DC (Строго 3.3 В! Не подключать к 5V)
Толерантность GPIO к 5V	Да (сигнальные линии SPI, CE, CSN выдерживают 5V-логику)
Выходная мощность передатчика	Настраиваемая: -18, -12, -6, 0 дБм
Потребляемый ток	Передача: ~15 мА / Прием: ~21 мА / Ожидание: 8 мкА / Пиковый: до 150 мА
Чувствительность приемника	-82 дБм (на 2 Мбит/с) / -94 дБм (на 250 Кбит/с)
Антенна	Встроенная PCB-антенна на плате
Форм-фактор / Шаг выводов	Mini (отверстия под пайку / штыри с шагом 1.27 мм или 2.54 мм в зависимости от платы)

---

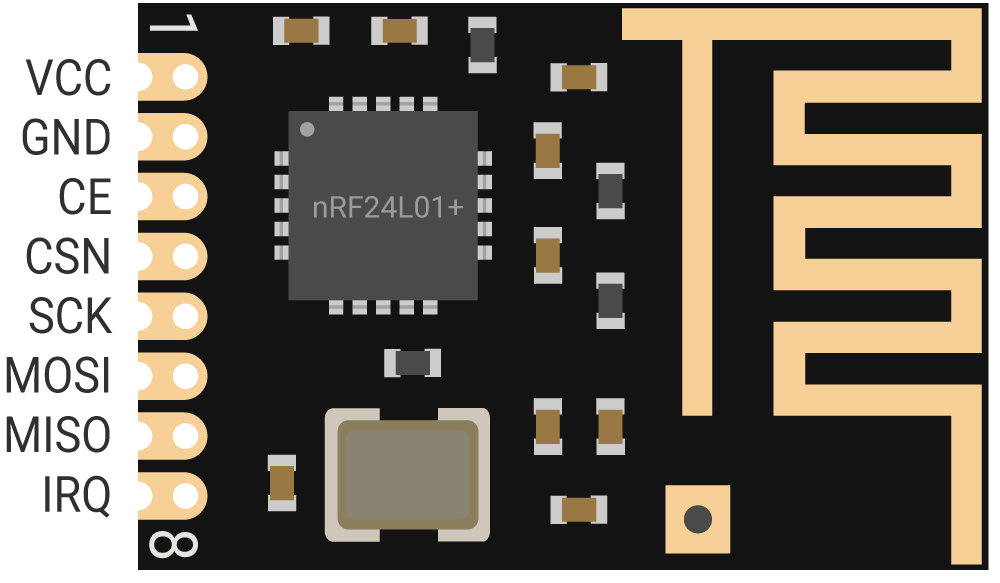

Назначение контактов (Pinout)

• VCC: Питание модуля (строго 3.3 В DC).
• GND: Общий провод (земля).
• CE (Chip Enable): Управление режимом работы (выбор Прием/Передача/Сон). Должен быть подтянут контроллером для работы.
• CSN (Chip Select Not): Активация шины SPI (активный LOW).
• SCK: Тактовая линия шины SPI (Serial Clock).
• MOSI: Вход данных SPI (Master Out Slave In) — подключается к MOSI контроллера (в описании поставщика указана опечатка в схеме кроссировки, стандартная схема: MOSI➔MOSI).
• MISO: Выход данных SPI (Master In Slave Out) — подключается к MISO контроллера (MISO➔MISO).
• IRQ: Выход прерывания (активный LOW). Оповещает микроконтроллер об отправке пакета, получении данных или превышении лимита повторов. Можно не подключать.

---

Схемотехнические особенности и нюансы питания

1. Конденсатор по питанию (Критично!): В момент включения передатчика nRF24L01+ потребляет импульсный ток до 150 мА. Штатные LDO-стабилизаторы 3.3V на платах Arduino Uno/Nano не успевают отрабатывать эти броски, что приводит к зависанию модуля. Обязательно припаивайте электролитический или керамический конденсатор емкостью 10–100 мкФ непосредственно на выводы VCC и GND модуля.
2. Питание 3.3 В, логика 5 В: Питание $V_{CC}$ должно составлять ровно 3.3 В. При этом сигнальные выводы (CE, CSN, SCK, MOSI) толерантны к 5V-логике, поэтому модуль можно напрямую подключать к 5V платам Arduino без конвертеров уровней.
3. Разнос частотных каналов: При работе на максимальной скорости 2 Мбит/с полоса сигнала расширяется почти до 2 МГц. Во избежание перекрытия сигналов и взаимных помех используйте каналы с интервалом не менее 2 МГц (например, канал 70 и канал 72).

---

Топологии сетей и режимы работы

• Point-to-Point (1-to-1): Прямой обмен данными между двумя модулями (с аппаратно подтвержденной доставкой Auto-ACK).
• Multiceiver (до 6 к 1): Один приемник одновременно слушает до 6 передатчиков (через 6 виртуальных каналов — Data Pipes 0..5).
• Broadcast (1 ко многим): Передатчик вещает данные всем модулям на канале без ожидания подтверждения (Auto-ACK отключен).
• Mesh-сеть: Топология «паутина», где каждый модуль выступает ретранслятором (реализуется программно через библиотеки RF24Network или RF24Mesh).

---

Пример кода для Arduino (Библиотека RF24)

Скетч Передатчика (TX):

#include <SPI.h>
#include

RF24 radio(7, 8); // CE на D7, CSN на D8
const byte address[6] = "00001";

void setup() {
  radio.begin();
  radio.openWritingPipe(address);
  radio.setPALevel(RF24_PA_LOW); // Уровень мощности (-12 дБм)
  radio.stopListening();
}

void loop() {
  const char text[] = "Hello World";
  radio.write(&text, sizeof(text));
  delay(1000);
}

Скетч Приемника (RX):

#include <SPI.h>
#include

RF24 radio(7, 8); // CE на D7, CSN на D8
const byte address[6] = "00001";

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openReadingPipe(0, address);
  radio.setPALevel(RF24_PA_LOW);
  radio.startListening();
}

void loop() {
  if (radio.available()) {
    char text[32] = "";
    radio.read(&text, sizeof(text));
    Serial.println(text);
  }
}

---

Область применения

• Системы «Умного дома»: Беспроводной опрос автономных датчиков (температура, протечка, открытие дверей) с передачей на центральный шлюз.
• Дистанционное управление и телеметрия: Пульты управления для радиоуправляемых моделей, коптеров, робототехнических платформ.
• Автономные беспроводные сети: Организация обмена данными в местах с отсутствием сети Wi-Fi или сотовой связи.
