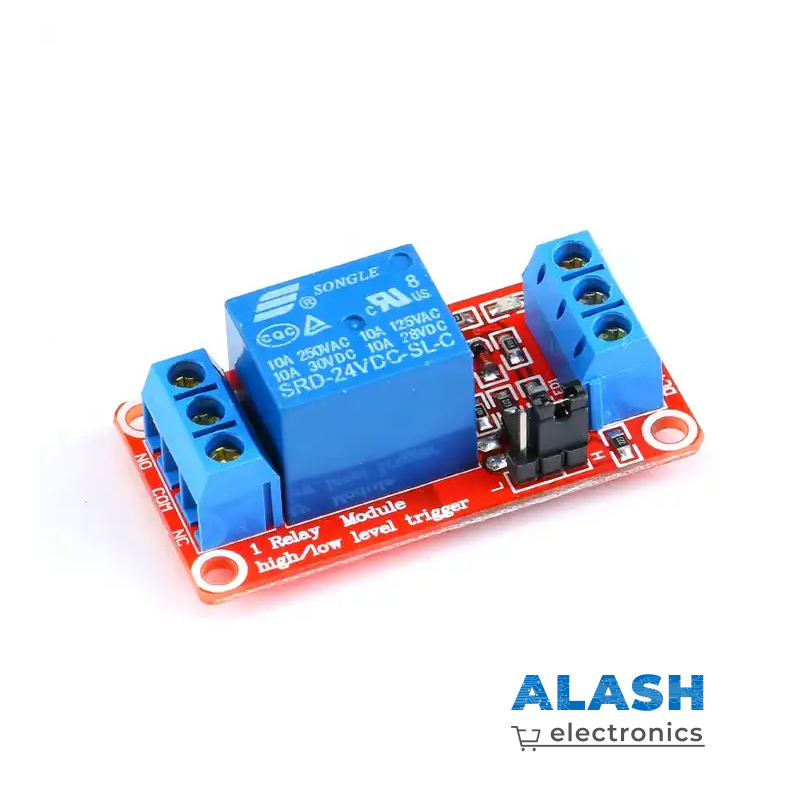

1-канальный модуль реле (24 В) с выбором уровня сигнала

РЕЛЕЙНЫЙ 1-КАНАЛЬНЫЙ МОДУЛЬ ОПТОПАРЫ ТРИГГЕРА УРОВНЯ 24 В ARDUINO

Этим реле можно управлять с помощью триггера 24 В. Он также имеет оптопару для соединения двух отдельных электрических цепей. Это модуль, готовый для легкой интеграции проекта Arduino.

БЫСТРЫЕ ХАРАКТЕРИСТИКИ:

• Максимальная нагрузка: 250 В переменного тока/10 А, 30 В постоянного тока/10 А.
• Ток триггера: 5 мА
• Рабочее напряжение: 24 В
• Размер модуля: 50 х 26 х 18,5 мм (Д х Ш х В)
• Четыре отверстия под крепежные болты диаметром 3,1 мм.

Интерфейс модуля:

• DC+: положительный источник питания (VCC)
• DC-: отрицательный источник питания (GND)
• IN: может быть реле управления высоким или низким уровнем.

Релейные выходы:

• НЕТ: нормально открытый релейный интерфейс
• COM: реле общего интерфейса
• NC: нормально закрытый релейный интерфейс

Варианты триггера высокого и низкого уровня:

• Триггер низкого уровня, когда перемычка подключена к контакту LOW.
• Триггер высокого уровня, когда перемычка подключена к контакту HIGH.
