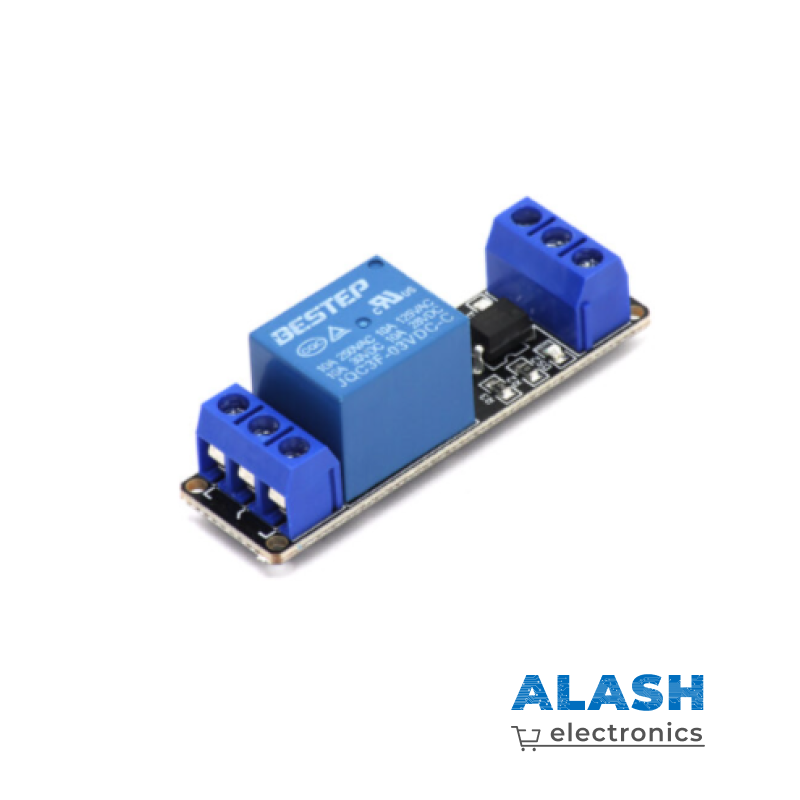

1-канальный модуль реле (3 В)

1-канальный модуль реле с управляющим напряжением 3V предназначен для управления мощным током, как постоянным, так и переменным (10A | 30VDC / 250VAC). Реле срабатывает при подаче на вход низкого уровня сигнала.

Описание выводов модуля:

• DC+ – подключается к 3V для питания модуля (+);
• DC- – подключается к «земле» (-);
• IN – подключается, например, к плате ESP8266 или микроконтроллеру для управления замыкания и размыкания выходов реле;
• COM – для подключения контакта управляемой цепи;
• NO – нормально разомкнутый выход (Normally Open), замкнется с выходом COM при подаче низкого уровня на вход IN;
• NC – нормально замкнутый выход (Normally Closed), разомкнется с выходом COM при подаче низкого уровня на вход IN.

На модуле также имеется два светодиода:

• зеленый – индикация подачи питания на модуль;
• красный – индикация замыкания реле.
